Solution
Aspirer les fumées de soudage avec une torche aspirante sur groupe mobile
Une entreprise spécialisée dans la fabrication de charpentes métalliques a équipé deux postes de soudage de torches aspirantes sur groupe mobile avec aspiration et équilibreur positionneur de torche. Son objectif : offrir de meilleures conditions de travail à ses salariés.
Date de mise à jour : 8 févr. 2024
Impact en prévention
Avec ce dispositif, les opérateurs ne sont plus exposés aux fumées et poussières de soudage. L'équilibreur permet d'alléger le poids de la torche. La potence facilite les déplacements du bras.
Les opérateurs sont très satisfaits de ce dispositif qui s'intègre dans une démarche globale d’amélioration des conditions de travail. L’entreprise a tout à gagner à aménager ses postes : cela contribue à la rendre attractive et le turnover est quasi inexistant.
Ce dispositif sécurise, par ailleurs, le poste de travail (réduction du nombre de câbles ou de fils traînant à terre). Et la manutention des pièces étant facilitée, les conditions de travail des opérateurs s’en trouvent améliorées vis-à-vis des TMS. Le fait que les fumées de soudage soient beaucoup mieux captées génère moins d'appréhension de la part des salariés présents dans l'atelier et moins de pollution environnementale.

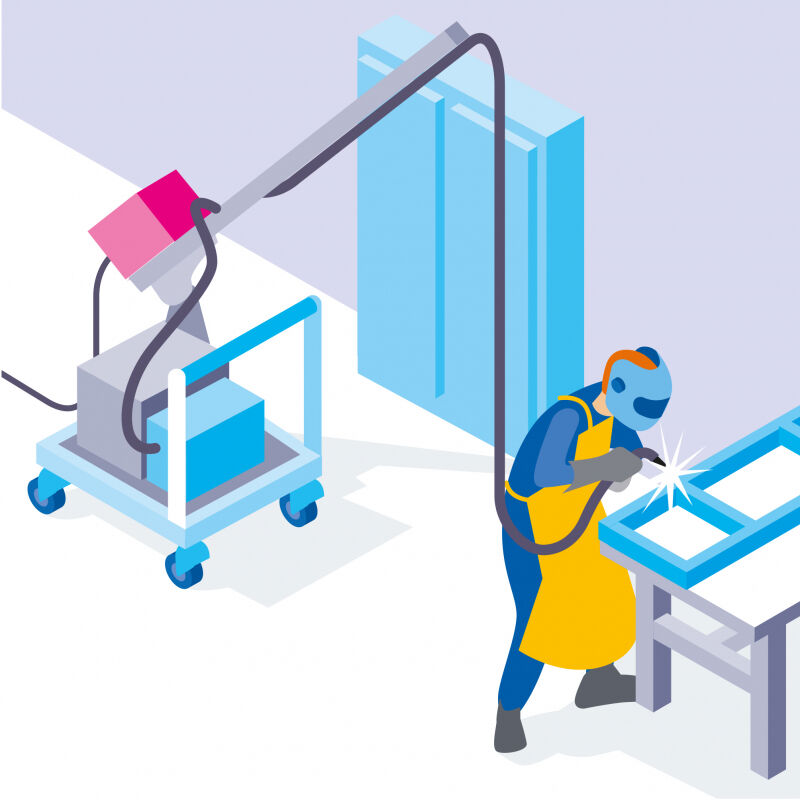

La torche aspirante sur groupe mobile facilite le travail des serruriers charpentiers
La torche aspirante sur groupe mobile aspire les fumées émises lors du soudage. L’équilibreur permet d’alléger le poids de la torche et de faciliter les déplacements du bras via la potence.
Après avoir effectué un diagnostic avec la Carsat, le chef de cette entreprise de 13 salariés a équipé deux postes à l’occasion de l’installation de son nouvel atelier en 2014.
Avant
Des fumées de soudage évacuées par aération de l’atelier
Le soudage était réalisé sous ventilation naturelle du poste de travail (par aération de l’atelier), ce qui ne permettait pas de capter les fumées à la source.
Après
La torche aspirante pour une aspiration à la source efficace et contrôlée
L’entreprise a équipé deux postes de soudure de torche aspirante sur groupe mobile et équilibreur. L’aspiration des fumées par captation à la source est efficace et contrôlée régulièrement. En allégeant le poids de la torche grâce à l’équilibreur, les mouvements du bras sont facilités et les opérateurs sont plus sereins dans leur travail.
L’entreprise a testé différentes solutions dont les cagoules aspirantes et ventilées avant d’opter pour les torches aspirantes sur groupe mobile et équilibreur. Elle a bénéficié de l’accompagnement financier de la Carsat Pays de la Loire.
Vue d'ensemble du poste de travail de soudure
Vue du poste à souder avec l'aspiration mobile.
Vue d'ensemble du poste de soudure avec l'ensemble torche aspirante sur poste mobile au premier plan et la torche aspirante sur potence en fond d'atelier
Impact sur les risques
Risque principal
Asphyxie ou intoxication
Risque secondaire
Brûlures
Risque secondaire
Chute de plain-pied
Risque secondaire
Atteintes musculaires et articulaires
Risque secondaire
Risques psychosociaux (RPS)
Impact qualité et RSE
Développement durable
Meilleure captage des fumées de soudage
Développement personnel
Les retours des salariés sur ce nouveau dispositif sont très positifs : ils ne reviendraient pas en arrière.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,20 euro de gain.
Retour sur investissement
7 ans et demi sont nécessaires pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 159 euros par an.
Économie réalisée
L’économie globale réalisée est de 1 587 euros (gains – coûts).
Bilan économique
- Période envisagée : 10 ans
- Effectif concerné : 1 personne
Sur 10 ans, l'investissement est rentable avec un ratio de 1,26 sachant que le matériel a une durée de vie bien plus longue encore.
Les gains principaux se retrouvent sur l’économie des consommables et sur l’entretien, les torches étant moins sollicitées grâce à l’aspiration et à l’équilibreur.
Même si cela est difficile à chiffrer, les conditions de travail améliorent l'attractivité de l'entreprise et le turnover est quasi inexistant.
À noter : si la subvention de la Carsat (1 000 €) avait été prise en compte dans le calcul, le rendement passerait à 1,36 et le temps de retour sur investissement à seulement 5,5 ans.
Coût
| Décision |
66 € |
| Achats |
3 335 € |
| Formation |
33 € |
| Installation |
99 € |
| Production |
1 170 € |
| Entretien |
1 350 € |
| Total Coûts | 6 053 € |
Gains
| Production |
3 370 € |
| Entretien |
4 270 € |
| Total Gains | 7 640 € |
Coût
|
Décision 66 € Réception du fournisseur par le chef d'atelier 66 € |
|
Achats 3 335 € Achat d'une torche aspirante sur groupe mobile avec aspiration et équilibreur 3 335 € |
|
Formation 33 € Prise en main de l'équipement 33 € |
|
Installation 99 € Installation des postes de travail : poste de travail avec aspiration et équilibreur 99 € |
|
Production 1 170 € Consommation électrique des groupes aspirants 1 170 € |
|
Entretien 1 350 € Vérification périodique annuelle 1 350 € |
|
Total Coûts 6 053 € |
Gains
|
Production 3 370 € Gains sur les consommables : tube contact, buse et diffuseur 3 370 € |
|
Entretien 4 270 € Gain sur remplacement des torches suite à usure 4 110 € Changement des filtres 160 € |
|
Total Gains 7 640 € |
