Solution
Coffrer des paliers d'escalier en posant des équerres métalliques de coffrage
Une entreprise spécialisée dans la rénovation de bâtiments tertiaires et les travaux pour hôtels et palaces a installé des équerres métalliques de coffrage et d'étais pour la réalisation des paliers d'escalier sur un de ses chantiers. Objectif : sécuriser la zone d’intervention. L’environnement est moins encombré et les compagnons peuvent ainsi circuler et travailler en sécurité.
Date de mise à jour : 10 mars 2023
Impact en prévention
- La mise en place de cette solution permet un encombrement moins important des paliers d'escalier, ce qui facilite la circulation des opérateurs.
- Les risques de heurt, de chute de plain-pied ou de hauteur sont également diminués.
Libérer de l’espace dans les cages d’escalier grâce aux équerres de coffrage
L’entreprise a décidé d’utiliser des équerres de coffrage pour réaliser les paliers d’escaliers sur un gros chantier de gros œuvre. Elle devait réaliser deux cages d'escalier sur 18 étages et deux paliers par étage, soit 72 paliers au total. Cette solution lui a permis de gagner de la place dans les cages d’escalier et de favoriser ainsi la circulation des opérateurs.
Afin de favoriser l’appropriation de la solution par les équipes, une présentation du système a été faite lors d'un quart d’heure sécurité.
Avant
Recours à des tours d’étaiement
Auparavant, les paliers d’escalier étaient supportés par des tours d'étaiement
Après
Des équerres et des étais pour supporter les paliers d’escalier

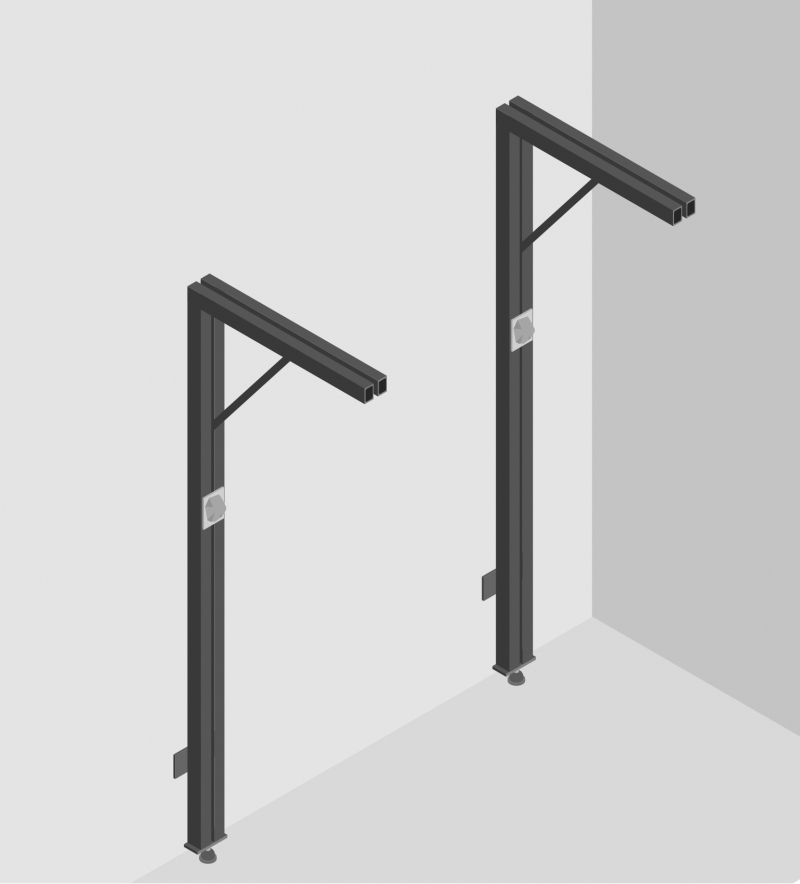

Les paliers d'escalier sont supportés par des équerres métalliques de coffrage et des étais. Ces équerres sont fixées au voile à l'aide d'une tige avec écrou de serrage.
Les équerres d’escalier font gagner de la place et facilitent la circulation des opérateurs.
Impact sur les risques
Risque principal
Chute de hauteur
Risque secondaire
Chute de plain-pied
Risque secondaire
Heurt
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 3 euros de gains.
Retour sur investissement
L’investissement est amorti en un trimestre.
Bilan par salarié/an
L’économie par salarié s’élève à 1 188 euros chaque année.
Économie réalisée
L’économie globale est de 9 500 euros (gains - coûts).
Bilan économique
- Période envisagée : 1 an
- Effectif concerné : 8 personnes
L’entreprise réalise des économies sur la location des tours d'étaiement. Elle gagne également du temps sur les déplacements des opérateurs dans les escaliers.
Coût
| Décision |
200 € |
| Achats |
4 500 € |
| Formation |
47 € |
| Total Coûts | 4 747 € |
Gains
| Production |
14 246 € |
| Total Gains | 14 246 € |
Coût
|
Décision 200 € Etude et conception des équerres 200 € |
|
Achats 4 500 € Achat des équerres 4 500 € |
|
Formation 47 € Suivi des opérateurs au quart d'heure sécurité 39 € Animation du quart d'heure sécurité 8 € |
|
Total Coûts 4 747 € |
Gains
|
Production 14 246 € Location des tours d'étaiement 864 € Montage et démontage des systèmes d'étaiement 7 085 € Déplacement d'opérateurs 6 298 € |
|
Total Gains 14 246 € |
