Creuser une fouille avec pose de massifs en béton pour caténaire

Cette méthode s’applique aux fouilles de dimensions modestes : largeur et longueur comprises entre 1,40 et 2,2 mètres.

Elle comprend deux étapes :

1. La première consiste à creuser une fouille de section carrée ou rectangulaire, d’une profondeur maximale de 1,30 mètre. Des cadres en béton préfabriqués seront empilés : ceux-ci assurent le blindage de la fouille et serviront de coffrage lors du coulage du massif en béton. La présente fiche décrit cette étape.
2. La seconde concerne le prolongement de la profondeur de la précédente, mais de section moindre. Il s’agit de mettre en place une carotte, la réservation dans le massif béton qui permettra d’assurer le calage du poteau.

Les travaux s’effectuent au moyen d’une pelle avec benne preneuse (équipé pour les opérations de levage de charge) ou un godet rétro (adapté aux dimensions de la fouille).

L’employeur délivre une autorisation de conduite au conducteur. Elle atteste de l’aptitude et de la formation du salarié. L’engin est à jour des vérifications réglementaires.

Le plan du bureau d’études détermine les éléments et matériaux nécessaires pour le tracé et le blindage.

Tous les intervenants portent obligatoirement les EPI suivants : chaussures de sécurité, gants, casque, gilet haute visibilité de classe 2. En cas de travaux exposant au risque de projection (ex. : ballast), le port de lunettes est aussi obligatoire.

Avant le creusement

Poser des bastaings au sol, à l’extérieur du tracé de la fouille pour former un cadre.

Mesures de sécurité durant la durée des travaux de creusement

Une barrière amovible à l’extérieur de la zone délimitée par les bastaings, sauf le long de la voie, constitue une protection collective qui sera maintenue pendant toute la durée des travaux. Personne n’accède à la zone d’évolution de la pelle en fonctionnement. Les abords de la fouille sont dégagés. Le personnel est toujours face à la fouille et à la vue du conducteur de la pelle. La distance d’approche de véhicule est supérieure à 1 mètre. La zone de dépôt des matériaux est dégagée et accessible.

Creuser la première partie de la fouille et poser des cadres en béton

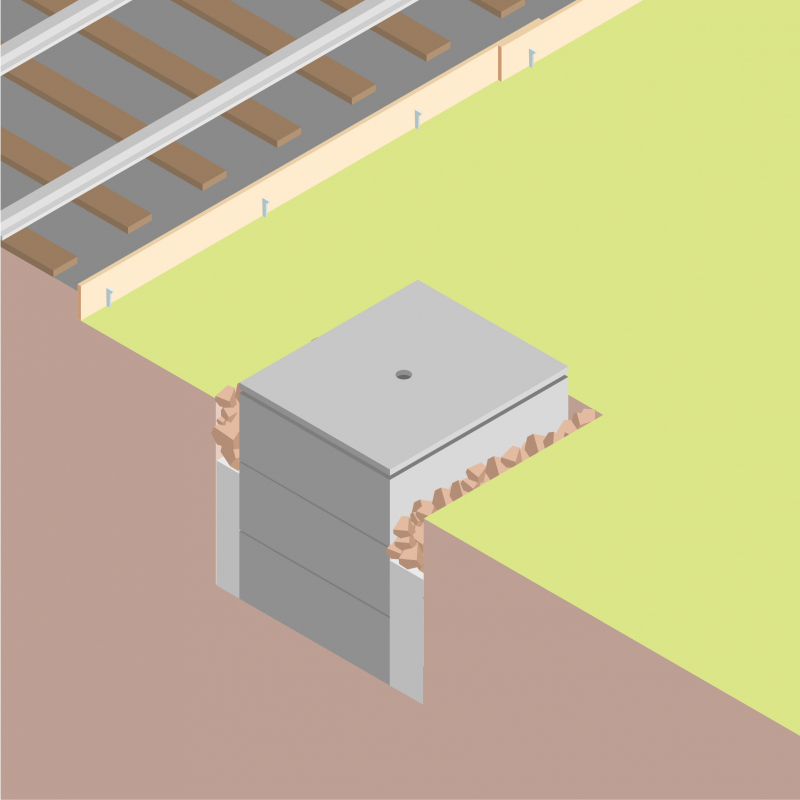

La fouille est de section carrée (1,4 m x 1,4 m) ou rectangulaire (1,4 m x 2,2 m). Sa profondeur maximale est de 1,3 m. Empilés, les cadres préfabriqués en béton assurent le blindage de la fouille. Le remblai se dépose entre l’extérieur des cadres et les parois de la fouille : en béton jusqu’à 30 cm en dessous du niveau de la piste puis en grave. La fouille se referme par un couvercle (plaque en béton ou en bois) supportant le passage de personnes. La seconde partie de la fouille prolonge la profondeur de la première.
