Solution
Découper et chanfreiner des canalisations avec un disque diamant
Une entreprise de travaux publics spécialisée dans les réseaux et le génie civil utilise une disqueuse (Ø125) sur batterie, équipée d'un disque diamanté pour à la fois découper et chanfreiner tout type de tuyaux. Cet équipement répond à des exigences de qualité et d’amélioration des conditions de travail de l'équipe de canalisations.
Date de mise à jour : 19 déc. 2023
Impact en prévention
- Grâce à cet outil, la coupe et le chanfreinage des canalisations sont :
- moins pénibles (poids, encombrement, bruit, démarrage),
- moins dangereux (on ne biaise plus la lame pour chanfreiner),
- plus rapides (coupe et chanfreinage simultanément avec 1 seul opérateur ),
- et plus propres (passage du thermique à l'électrique).
- Sur une année, l'entreprise ne recense aucun accident du travail avec ce nouvel équipement.
Utiliser une disqueuse avec un disque à diamant spécial découpage et chanfreinage de canalisations
À la suite d'accidents récurrents liés à l'utilisation des tronçonneuses thermiques sur des chantiers de canalisation, l’entreprise a souhaité améliorer les conditions de travail de ses équipes. Elle a loué, pour chacune des équipes, une disqueuse (Ø125 mm) autonome, équipée d'un disque diamant spécial pour couper et chanfreiner simultanément les canalisations de diamètre inférieur ou égal à 125 mm. Avec ce nouvel équipement, l'entreprise a rapidement constaté une amélioration de la prévention et de la qualité obtenue.
Avant
Une tronçonneuse thermique lourde et bruyante
L'équipe utilisait une tronçonneuse thermique (Ø300 mm) pour découper tout type de tuyaux et les chanfreiner ensuite en inclinant le disque. Cette tronçonneuse pesait 10 kilos et produisait une nuisance sonore de 105 dB en moyenne. Il fallait 2 personnes pour réaliser l’intervention qui durait en moyenne deux minutes.
Après
Découper et chanfreiner simultanément les tuyaux
À présent, l'équipe dispose d'une petite disqueuse (Ø125 mm), autonome sur batterie et équipée d'un disque diamanté. Ce disque permet de découper et chanfreiner simultanément les tuyaux (PVC, PE, PU et PRV) d'un diamètre inférieur ou égal à 125 mm. Cet équipement, disque compris, ne pèse que 3 kilos et produit une nuisance sonore de 83 dB. Un seul opérateur est désormais nécessaire pour réaliser cette tâche, qui dure toujours deux minutes en moyenne
- Quand elle utilisait une tronçonneuse thermique (Ø300 mm), l’entreprise a connu 2 accidents du travail sur deux ans qui ont entraîné 57 jours d'arrêt au total.
- Depuis le recours à ce nouveau modèle, l'utilisation de la tronçonneuse thermique a été réduite de 30 %.

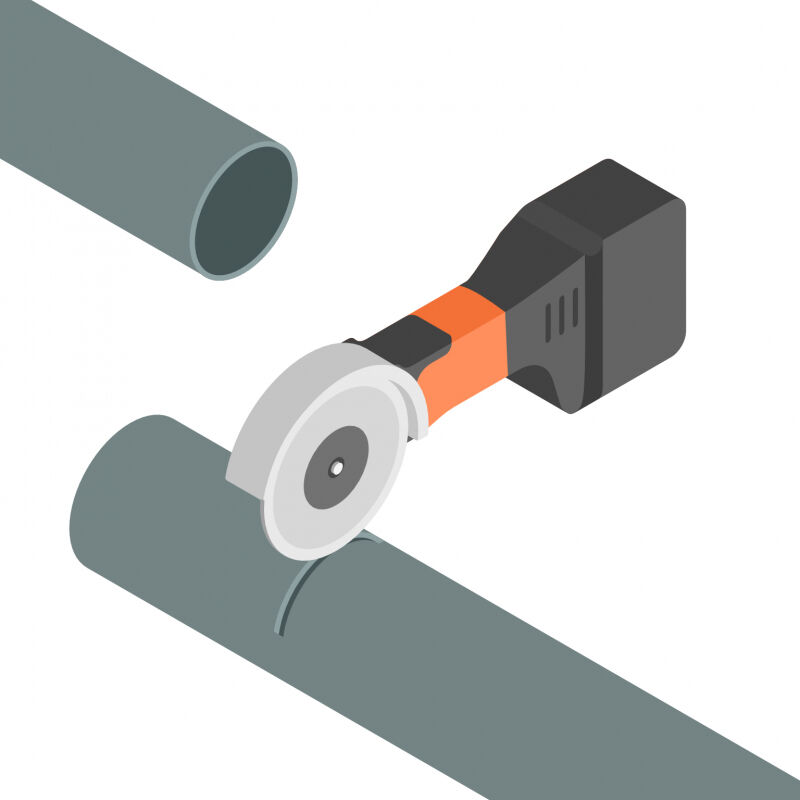

La disqueuse à découper et à chanfreiner est plus légère et moins bruyante que la tronçonneuse thermique utilisée auparavant.
Impact sur les risques
Risque principal
Coupure ou sectionnement
Risque secondaire
Atteintes musculaires et articulaires
Risque secondaire
Bruit
Impact qualité et RSE
Qualité
La qualité des chanfreins s'est améliorée : ils sont plus réguliers et moins coupants, ce qui permet d'obtenir un meilleur emboîtage et une étanchéité pérenne des conduites ainsi réalisées.
Développement durable
Remplacement de la tronçonnneuse thermique à une disqueuse sur batterie
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 9,23 euros de gain.
Retour sur investissement
L’investissement est amorti en un peu plus de 1 mois.
Bilan par salarié/an
L’économie par salarié s’élève à 73 euros par an.
Économie réalisée
L’économie globale est de 5 696 euros (gains - coûts).
Bilan économique
Période envisagée : 2 ans
Effectif concerné : 39 personnes
Les opérations de coupe et de chanfreinage sont réalisées désormais en une seule opération pour 30 % des cas. L’entreprise gagne du temps car une seule personne est mobilisée contre deux auparavant.
Avec 692 € d'investissement par équipe, l'entreprise génère quasiment 5 700 € de bénéfices tout en réduisant fortement les risques de coupures, de TMS et liés au bruit sur ce poste de travail.
Coût
| Achats |
692 € |
| Total Coûts | 692 € |
Gains
| Achats |
508 € |
| Production |
5 880 € |
| Total Gains | 6 388 € |
Coût
|
Achats 692 € Coût de la disqueuse diam. 125 692 € |
|
Total Coûts 692 € |
Gains
|
Achats 508 € Coût moyen des disques diam. 230 108 € Coût moyen des disques diam. 125 qui coupent et chanfreinent simultanément 400 € |
|
Production 5 880 € Coüt main d'œuvre pour faire les découpes et les chanfreins 5 880 € |
|
Total Gains 6 388 € |
