Solution
Des cages d'ascenseur prémontées pour optimiser le chantier
Chargée de construire un bâtiment de 12 étages, une entreprise générale teste la mise en oeuvre de cages d'ascenseur prémontées. En évitant la mise en place de banches béton dans un espace réduit, la solution améliore les conditions de sécurité du chantier tout en générant des gains de productivité.
Date de mise à jour : 8 févr. 2024
Impact en prévention
L'utilisation des cages d'ascenseur prémontées génère des gains majeurs en prévention. L'ensemble des risques dus à l'utilisation des banches est supprimé pour ces éléments, notamment ceux liés au travail en hauteur. L'encombrement de la zone est considérablement réduit, ce qui là, encore, contribue à la sécurité du chantier en améliorant les conditions de circulation des compagnons.
La préfabrication des cages d'ascenseur pour gagner en temps et en sécurité
Le coulage de la cage d'ascenseur de manière traditionnelle est une opération délicate : les compagnons doivent mettre en place des banches dans un espace réduit, ce qui présente un certain nombre de risques liés à l'encombrement du chantier et surtout au travail en hauteur, notamment lors des opérations d'élingage et de désélingage des banches.
Chargée de construire un immeuble de 12 étages, cette entreprise générale réfléchit au moyen d'améliorer la sécurité de ses équipes tout en gagnant en productivité. Elle se tourne vers la préfabrication en usine des cages d'ascenseur : ces dernières arrivent sur le chantier prémontées (3 cotés et 1 linteau).
Des promesses de rentabilité tenues
Pour ce chantier, les cages font 1,80 m x 1,60 m, sont réalisables et s'adaptent aux contraintes du projet (dans la limite du poids et du transport par étage). La solution est mise en œuvre à partir du R+1 car le rez-de-chaussée fait plus de 3 m de hauteur, ce qui ne permet pas la mise en œuvre de la solution préfabriquée.
La mise en place des cages d'ascenseur prémontées se révèle très pertinente au niveau du plan de prévention, avec la suppression de la quasi-totalité des risques liés à l'utilisation des banches. Elle tient aussi ses promesses de rentabilité avec une avancée plus rapide du chantier (une journée de gagnée par étage).
Avant
Un coulage sur site dans des espaces réduits
Les cages d'ascenseur étaient réalisées sur chantier, en voiles béton traditionnels, au moyen de banches métalliques que les compagnons devaient mettre en place dans des espaces réduits.
Après
Une préfabrication en usine, une mise en oeuvre rapide
Les cages d'ascenseurs arrivent sur chantier prémontées, prêtes à être installées, ce qui évite la mise en place des banches dédiées. Le chantier est plus sûr, mais aussi plus rapide, avec un jour de coulage gagné par niveau.

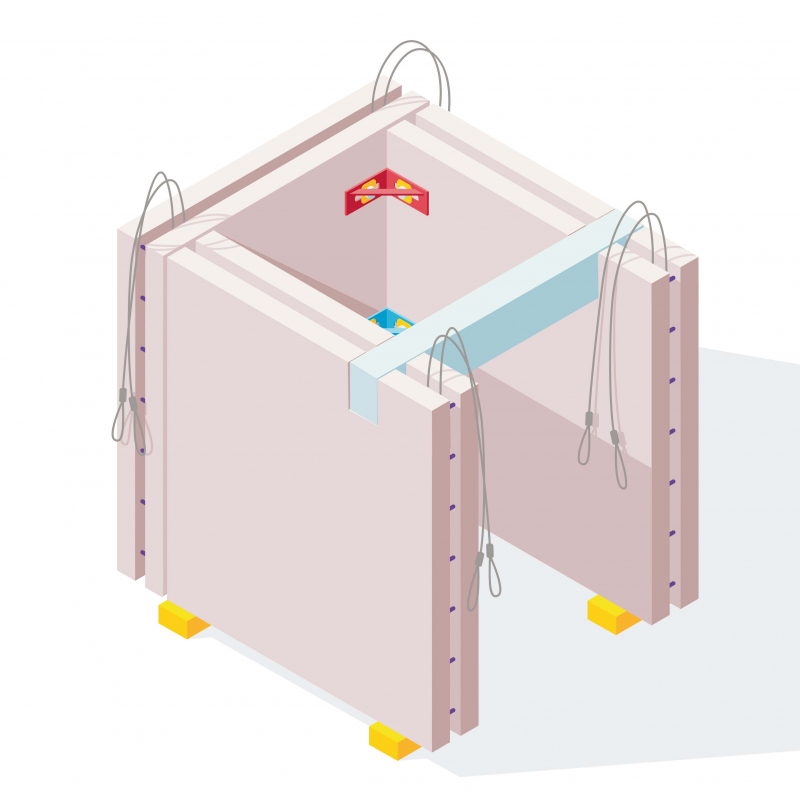

Détail cage prémontée avec équerres
Impact sur les risques
Risque principal
Chute de hauteur
Risque supprimé
Risque secondaire
Chute de plain-pied
Risque secondaire
Atteintes musculaires et articulaires
Risque supprimé
Risque secondaire
Basculement - Renversement
Risque supprimé
Impact qualité et RSE
Qualité
L'utilisation des cages d'ascenseurs prémontées améliore les liaisons verticales du gros oeuvre et supprime la plupart des reprises.
Développement durable
Le coulage de la cage se fait avec les surplus de béton générés lors du coulage des voiles du niveau.
Performance de cette solution
Rendement (gains / coûts)
Pour un euro investi, cette solution génère 1,93 euro de gains.
Retour sur investissement
L'investissement est amorti immédiatement.
Bilan par salarié/an
Le gain par salarié s'élève à 9530 euros par an.
Économie réalisée
L'économie globale est de 28591 euros (gains - coûts).
Bilan économique
L'utilisation des cages d'ascenseur prémontées génère une rentabilité supplémentaire pour l'entreprise, principalement grâce aux gains de temps dans la rotation des banches. Le coffrage par banches nécessitait auparavant trois jours avant de pouvoir réaliser les cages d'ascenseurs, immobilisant des banches et de l'espace près de la cage en cours de coffrage. Avec les cages prémontées, la mise en place et le coulage prennent 24 h de moins par niveau et nécessitent deux fois moins de personnel, tout en libérant plus rapidement les zones à proximité des opérations de coffrage. Ces gains compensent à eux seuls le coût lié à l'achat des cages prémontées.
Coût
| Achats |
30 800 € |
| Total Coûts | 30 800 € |
Gains
| Achats |
8 800 € |
| Installation |
378 € |
| Production |
48 984 € |
| Qualité |
1 229 € |
| Total Gains | 59 391 € |
Coût
|
Achats 30 800 € Achat des cages d'ascenseur prémontées 30 800 € |
|
Total Coûts 30 800 € |
Gains
|
Achats 8 800 € Gains sur la fourniture du béton de coffrage 8 800 € |
|
Installation 378 € Gains sur les temps de grutage 378 € |
|
Production 48 984 € Gains sur la location des banches 2 600 € Gains sur la location de la grue 8 500 € Gains de productivité sur la mise en place du ferraillage et le coulage du béton 37 884 € |
|
Qualité 1 229 € Finitions et reprises 1 229 € |
|
Total Gains 59 391 € |
