Solution
Des plaques en fibres allégées pour le franchissement des tranchées
Une entreprise de travaux électriques décide de remplacer les tôles de franchissement par des ponts en matériaux composites. Beaucoup plus légères et maniables, ces plaques assurent la sécurité des opérateurs et des riverains tout en améliorant les conditions de travail de l'équipe.
Date de mise à jour : 13 mars 2023
Impact en prévention
L'emploi de plaques en fibres de verre pour le franchissement des tranchées a un impact très positif sur les conditions de travail des salariés. La solution supprime les manutentions par l'engin de terrassement et évite aux opérateurs les manipulations à la barre à mine pour positionner plus précisément les tôles. Elle améliore aussi la sécurité pendant le transport : l'habitude était de transporter la tôle sur la remorque entre la plateau et la mini pelle.
Le poids des plaques (44 kg) permet leur manutention par deux opérateurs, moyennant des précautions pour éviter les risques de TMS liés au port de charge.
Trois passages en moyenne par semaine sont sécurisés.
Une solution optimale pour sécuriser les tranchées
Comme tous les professionnels intervenant sur les réseaux, cette entreprise de travaux électriques doit sécuriser ses chantiers quand elle ouvre des tranchées, et plus encore dans des rues bordées d'habitations. La solution traditionnelle consiste à installer des tôles métalliques très lourdes (près de 800 kg) qui doivent être manutentionnées par un engin avec l'aide des salariés, avec les risques associés à ce type de manœuvres.
Pour faciliter cette phase de mise en sécurité, l'entreprise décide de remplacer les tôles en acier par des éléments plus légers (44 kg) en fibres de verre. Leur poids allégé autorise la manutention par deux compagnons, tout en supportant des charges de plusieurs tonnes. Ces plaques peuvent être assemblées les unes aux autres pour couvrir l'intégralité de la tranchée.
Ces plaques en composite présentent d'autres avantages :
- elles sont antidérapantes grâce à leur surface striée,
- elle sont bien visibles du fait de leur couleur jaune,
- elle sont munies d'ergots en sous-face afin de stabiliser leur positionnement dans la tranchée.
Avec cette solution, l'entreprise assure la sécurisation de ses opérateurs et des riverains, tout en améliorant les conditions de travail sur le chantier.
Avant
Des tôles métalliques lourdes et peu maniables
Pour couvrir ses tranchées, l'entreprise utilisait des tôles en acier. Ces plaques très lourdes nécessitaient l'utilisation d'un engin de terrassement pour les manipuler, généralement avec l'assistance d'un compagnon. Au vu des risques associés à ces manutentions (écrasement, retombée de la charge), le chantier était momentanément stoppé.
Après
Des plaques composites faciles à manutentionner

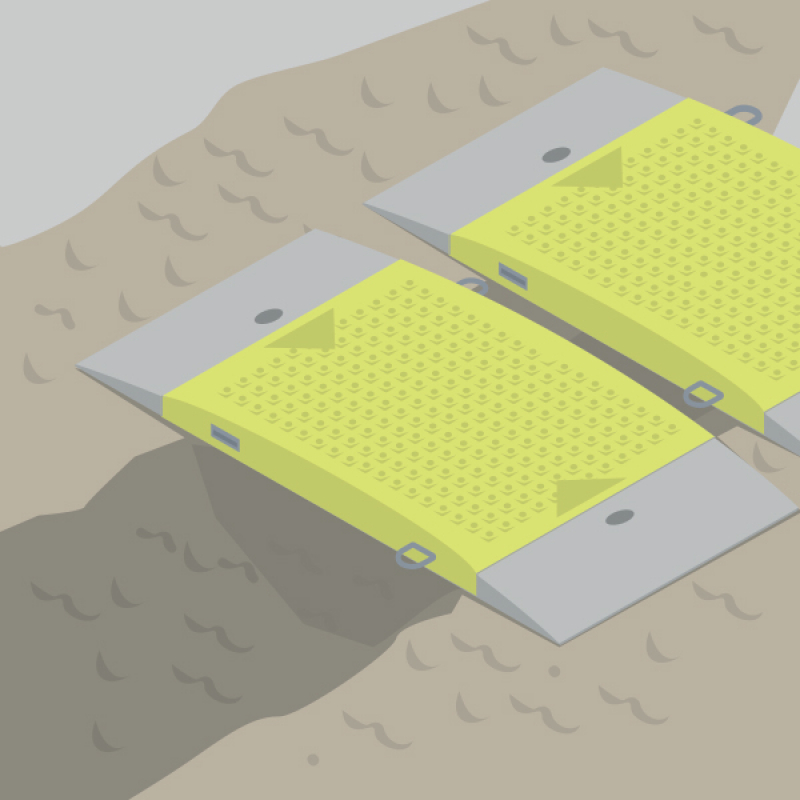

L'entreprise utilise désormais des plaques en fibre de verre manipulables par deux opérateurs, et clipsables entre elles pour s'adapter aux différentes largeurs de passages. Antidérapantes, ces plaques sont munies d'ergots en sous-face pour les stabiliser dans la tranchée.
Chaque plaque peut supporter une charge de plusieurs tonnes. Les plaques composites sont clipsables entre elles et dotées d'un ergot pour bloquer leur position dans la tranchée.
Impact sur les risques
Risque principal
Retombée de la charge
Risque supprimé
Risque secondaire
Risque routier sur voie publique
Risque secondaire
Ecrasement
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 3,40 euros de gains.
Retour sur investissement
Un peu plus de 1 an est nécessaire pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 1 584 euros par an.
Économie réalisée
L’économie globale est de 6 337 euros (gains - coûts).
Bilan économique
L'emploi de plaques en fibres de verre pour le franchissement des tranchées génère des gains pour l'entreprise. D'une part sur les achats : le coût des plaques composites est deux fois moindre que celui des tôles utilisées auparavant. Et d'autre part sur la productivité : l'ouverture et le recouvrement des tranchées se font plus rapidement, sans arrêts de chantier liés aux manutentions des tôles par l'engin de terrassement. En 13 mois, l'achat de 12 ponts en fibres de verre est amorti, à raison de trois jours d'utilisation par semaine et par chantier.
Coût
| Achats |
2 640 € |
| Total Coûts | 2 640 € |
Gains
| Achats |
4 950 € |
| Production |
4 027 € |
| Total Gains | 8 977 € |
Coût
|
Achats 2 640 € Achat des plaques en fibre de verre (1500x500, poids 44 kg) pour 50 ml de tranchée. 2 640 € |
|
Total Coûts 2 640 € |
Gains
|
Achats 4 950 € Economies sur l'achat/livraison de tôles métalliques (en 3000x1500x22, poids 792kg) pour 50 ml de tranchée. 4 950 € |
|
Production 4 027 € Gains de temps sur l'ouverture de tranchée de 50 ml/j, pose plaques incluses. 4 027 € |
|
Total Gains 8 977 € |
