Solution

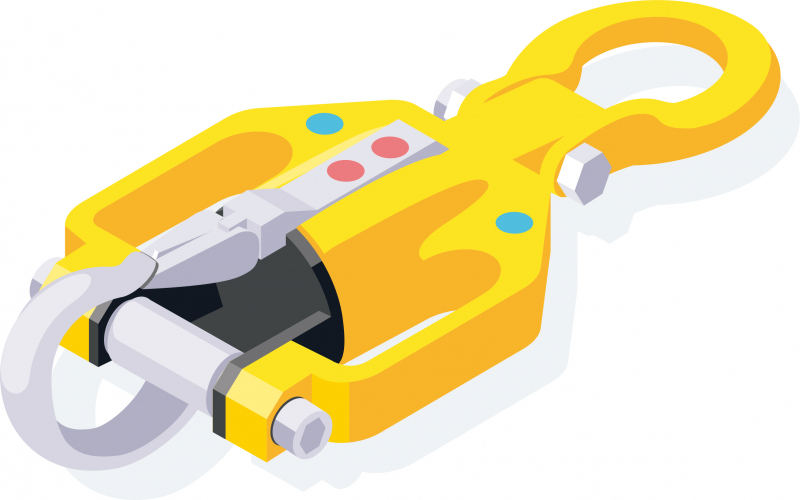

Désélinguer à distance avec des crochets radiotélécommandés
Pour ses chantiers de charpente, une entreprise utilise des crochets radiotélécommandés qui assurent la libération de la charge. En permettant aux compagnons de réaliser au sol les opérations de désélingage, cette solution sécurise le chantier tout en offrant des gains de productivité.
Date de mise à jour : 18 juil. 2024
Impact en prévention
L'utilisation des crochets de levage télécommandés élimine les différents risques liés au travail en hauteur des compagnons. Traditionnellement, le désélingage se fait depuis une nacelle, voire, en mode dégradé, depuis une échelle quand l'utilisation d'une plate-forme élévatrice est impossible. La commande des crochets depuis le sol supprime le besoin d'intervenir en hauteur, ainsi que le risque de coincement des mains de l'opérateur et de heurt avec la charge pendant les opérations de désélingage.
La solution est, en outre, dotée d'un système de sécurité : une fois les éléments posés et stabilisés, si la charge résiduelle sous la grue, mesurée par le crochet, est anormale (plus de 10 kg), l'alimentation électrique est coupée. Toute action sur la télécommande devient alors inefficace et le décrochage des élingues n'est pas possible.
Piloter le désélingage depuis le sol
La pose de charpente implique inévitablement l'élingage, le levage et le désélingage de pièces lourdes. Une fois ces pièces mises en place, les compagnons assurent le retrait des élingues, dans l'idéal depuis une nacelle pour sécuriser leur intervention en hauteur. Pour renforcer la sécurité lors de cette phase critique, cette entreprise décide de tester un nouveau mode opératoire avec l'utilisation de crochets de levage commandés à distance. Le premier chantier pilote porte sur la création d'un espace commercial d'une surface de 1 000m², conçu en poteaux poutres en lamellé-collé.
Des crochets pour soulever des charges jusqu'à 2000 kg
Les crochets utilisés sur ce premier projet peuvent assumer des charges allant de 25 à 2 000 kg - sachant qu'il existe également des crochets avec une capacité maximale d'utilisation (CMU) de 5,2 tonnes. Ils sont faciles à manipuler, avec un poids limité à 2,8 kg, et ils sont également robustes, avec la possibilité d'ajouter des protections contre les chocs. Différents modes d'attache des charges sont prévus et peuvent être utilisés en combinaison avec des chaînes, élingues ou câbles.
Une télécommande efficace jusqu'à 50 mètres de hauteur
L'utilisation des crochets de levage se fait très simplement : l'opérateur commande leur ouverture depuis le sol à l'aide d'une télécommande, efficace jusqu'à une hauteur de 50 mètres. Les batteries doivent être chargées avant la première utilisation et après un entreposage prolongé, pour un temps de chargement qui varie de 1 à 1,5 heure.
Un gain de temps pour l'élingage et le désélingage
L'utilisation des crochets de levage télécommandés sur ce chantier se révèle très convaincante. La solution a permis d'éviter l'exposition des compagnons aux risques de chute de hauteur, de heurt ou de coincement des doigts lors du désélinguage. Le tout en réduisant considérablement le temps nécessaire pour cette tâche, passé de 10 minutes par pièce avec la méthode traditionnelle à à peine une minute avec les crochets télécommandés.
En réduisant le temps nécessaire au désélingage, l'utilisation des crochets télécommandés permet de libérer la grue plus rapidement.
L'ouverture des crochets se fait via la télécommande, efficace jusqu'à 50 mètres de hauteur.
Les crochets utilisés sur ce chantier peuvent assumer des charges allant de 25 à 2 000 kg : il existe des modèles permettant de lever jusqu'à 5 200 kg par crochet.
Voir la vidéo en cliquant ici.
Avant
Un décrochage des élingues en hauteur
Depuis une nacelle, un opérateur effectuait le décrochage des élingues des poutres après la pose des poutres. Cette opération délicate requérait une vigilance particulière en raison des risques potentiels de chute de hauteur, de heurt ou de coincement des doigts. Pendant cette phase, d'une durée moyenne d'une dizaine de minutes, le grutier demeurait en attente de la libération des élingues.
Après
Un désélingage des crochets de levage commandé à distance depuis le sol
L'entreprise a investi dans des crochets radiotélécommandés (CMU 2T) permettant le désélinguage avec une ouverture à distance. Cette solution permet de décrocher les élingues depuis le sol grâce à une télécommande à signal radio, efficace jusqu'à une hauteur de 50 mètres. L'utilisation de ces crochets de levage à commande évite aux compagnons de travailler en hauteur et libère la grue beaucoup plus rapidement.
Impact sur les risques
Risque principal
Chute de hauteur
Risque supprimé
Risque secondaire
Atteintes musculaires et articulaires
Risque secondaire
Coupure ou sectionnement
Risque secondaire
Heurt
Risque supprimé
Impact qualité et RSE
Développement durable
Cette solution réduit le temps d'utilisation de la grue et donc les consommations de carburant.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,34 euro de gain.
Retour sur investissement
L’investissement est amorti en près de 9 mois.
Bilan par salarié/an
L’économie par salarié est de 274 euros chaque année.
Économie réalisée
L’économie globale réalisée est de 1 095 euros (gains - coûts).
Bilan économique
- Période envisagée : 1 mois
- Effectif concerné : 4 personnes
L'utilisation des crochets de levage télécommandés est une opération économiquement intéressante pour l'entreprise, principalement grâce au temps économisé en production lors du désélingage. Cette opération, qui prenait environ dix minutes par charge, s'effectue désormais automatiquement en quelques secondes.
Après un investissement initial d'environ 3 000 €, les gains sont estimés à 1 095 € dès la première année d'utilisation, via la réalisation de trois chantiers de 1 000 m2 de surface chacun.
Coût
| Achats |
3 000 € |
| Formation |
150 € |
| Entretien |
75 € |
| Total Coûts | 3 225 € |
Gains
| Production |
4 320 € |
| Total Gains | 4 320 € |
Coût
|
Achats 3 000 € Achat de la valise complète, dont deux crochets CMU 2T et une radiocommande 3 000 € |
|
Formation 150 € Formation à la prise en main par le fabricant (prestation comprise dans le premier achat) 150 € |
|
Entretien 75 € Vérification annuelle 75 € |
|
Total Coûts 3 225 € |
Gains
|
Production 4 320 € Gains de main-d'oeuvre sur la pose des charpentes 3 720 € Économies sur la location de la nacelle 600 € |
|
Total Gains 4 320 € |
