Solution
Désélinguer en sécurité avec des crochets à ouverture à distance
Pour la mise en œuvre de planchers bois, une entreprise utilise un système de crochets à ouverture à distance qui évite aux compagnons de monter sur la structure pour désélinguer. Cette solution réduit les risques de chutes de hauteur tout en procurant des gains de productivité sur le chantier.
Date de mise à jour : 29 mars 2024
Impact en prévention
L'emploi de crochets auto-détachables améliore sensiblement les conditions de travail des salariés sur le chantier. Ce dispositif de désélingage à distance supprime, de fait, pour cette tâche, l'exposition des opérateurs au risque de chute de hauteur.
Dans ce cas précis d'utilisation de planchers CLT, la solution a aussi permis de s'affranchir de la mise en place de protections latérales, limitant d'autant les manutentions manuelles dédiées et les risques TMS associés pour les salariés.
Gérer les élingues à distance
Pour la mise en œuvre de planchers en bois lamellé-croisé (CLT), une entreprise générale cherche un procédé améliorant la sécurité de ses compagnons. Tout comme pour la pose de prédalle ou de dalle alvéolaire, se pose la question de l'exposition au risque de chute de hauteur pour l'opérateur chargé du désélinguage du panneau CLT une fois posé. Traditionnellement, cet opérateur doit monter sur la structure pour décrocher les élingues, ce qui nécessite donc la pose de garde-corps sur les côtés.
L'entreprise décide de tester sur ce chantier l'utilisation de crochets auto-détachables proposés par la marque Ludwig System. Cette solution permet le décrochage à distance des élingues, évitant la mise en place systématique de protections sur les rives latérales. Seuls les garde-corps en façade doivent être préalablement installés. En évitant à l'opérateur de monter sur la structure, l'utilisation des crochets à ouverture à distance améliore très directement leur sécurité sur le chantier. Elle se révèle aussi bénéfique au plan économique, surtout dans le contexte de l'opération concernée où la zone de stockage était réduite, limitant à 5 unités le nombre de panneaux CLT stockés au sol. Le fait de s'affranchir des garde-corps latéraux a permis de superposer les panneaux stockés et donc d'augmenter la cadence de pose, réduisant le délai initial de deux à un mois.
Avant
Un désélingage en hauteur nécessitant la pose de multiples garde-corps
Pour mettre en place les planchers bois sur l'ouvrage, il fallait les équiper au sol des garde-corps de type barrière sur 3 côtés afin d'assurer la sécurité du compagnon chargé du désélingage. Une fois le plancher en bois mis en place par la grue, puis fixé sur les poutres à travers les garde-corps, le compagnon pouvait accéder en toute sécurité sur le plancher pour désélinguer.
Après
Une opération gérée en toute sécurité au sol
Désormais, les planchers bois sont équipés au sol d'un seul garde-corps correspondant à la future façade. Une fois le plancher en bois mis en place par la grue, le crochet à ouverture automatique permet le désélingage sans que les compagnons aient besoin d'accéder au plancher. L'installation de garde-corps latéraux n'étant plus nécessaire, le stockage des panneaux de CLT est plus facile.

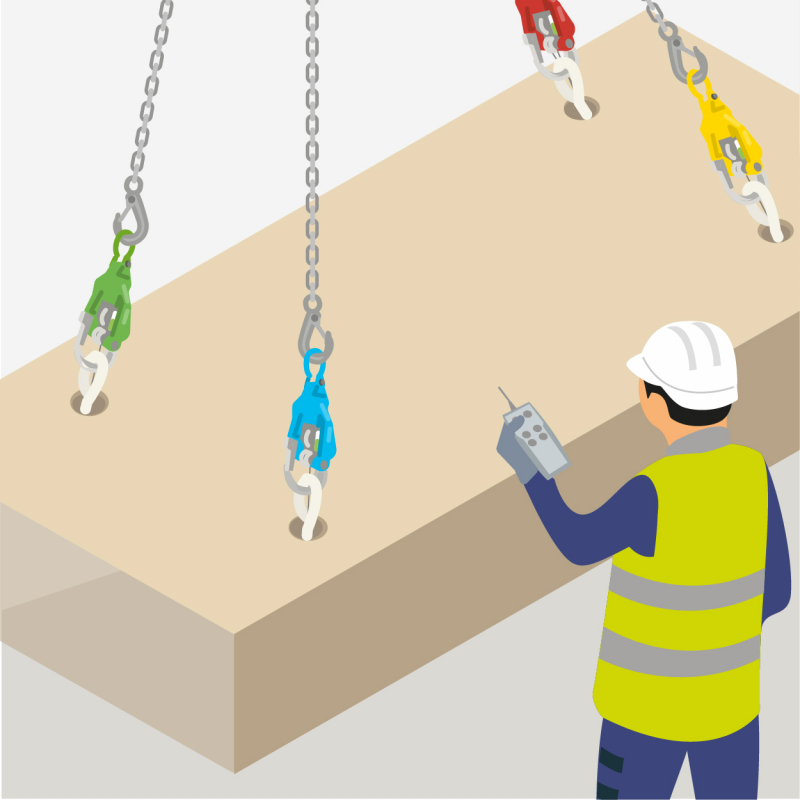

L'élingage se fait au sol. Un seul garde-corps est positionné en façade. Le désélingage se faisant avec la télécommande, le salarié ne monte plus sur la structure pour désélinguer, il n'est plus nécessaire d'installer des protections sur les rives.
Les crochets automatiques sont gérés à distance au moyen d'une télécommande.
Impact sur les risques
Risque principal
Chute de hauteur
Risque supprimé
Risque secondaire
Atteintes musculaires et articulaires
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 11,92 euros de gain.
Retour sur investissement
L’investissement est amorti immédiatement.
Bilan par salarié/an
Le gain par salarié s'élève à 16 960 euros par an.
Économie réalisée
L’économie globale réalisée est de 50 881 euros (gains - coûts).
Bilan économique
- Période envisagée : 0,5 an
- Effectif concerné : 3 personnes
L'emploi de crochets à ouverture à distance s'est révélé particulièrement intéressant au plan économique sur ce chantier. L'utilisation de ce dispositif de désélingage, conjugué au mode constructif en panneaux CLT, a en effet permis de n'équiper les planchers qu'avec un seul garde-corps en façade. Il a été ainsi possible au stockage de superposer les panneaux, un avantage majeur sur ce chantier urbain ne disposant que d'une petite zone de stockage. Simple à utiliser puisqu'elle n'a demandé qu'une heure de formation aux cinq membres de l'équipe, la solution a permis d'augmenter la cadence de pose dans les créneaux disponibles de la grue, et de réduire le délai initial de deux à un mois. Avec, à la clé, des gains sur la main d'œuvre et la location des engins de levage (grue à tour, chariot télescopique).
Coût
| Formation |
207 € |
| Production |
4 452 € |
| Total Coûts | 4 659 € |
Gains
| Production |
55 540 € |
| Total Gains | 55 540 € |
Coût
|
Formation 207 € Formation des compagnons à l'utilisation des crochets ouverture à distance 160 € Formation du chef d'équipe à l'utilisation des crochets ouverture à distance 47 € |
|
Production 4 452 € Location des crochets à ouverture à distance 2 700 € Pose de protections collectives latérales sur un plancher d'angle 288 € Pose de protections collectives latérales sur les planchers centraux 1 464 € |
|
Total Coûts 4 659 € |
Gains
|
Production 55 540 € Gains de productivité sur l'utilisation de la grue 5 000 € Economies sur la location du chariot télescopique 3 525 € Gains sur la location des protections collectives 27 972 € Gains de temps sur la manutention des garde-corps 2 621 € Gains sur la conduite du chariot télescopique 6 240 € Gains de main d'œuvre (grutier) 4 000 € Gains de main d'œuvre (pose des garde-corps sur le plancher d'angle) 480 € Gains de main d'œuvre (pose des garde-corps sur les planchers centraux) 4 392 € Economies sur le coût horaire du désélingage manuel 1 310 € |
|
Total Gains 55 540 € |
