Solution
Équiper une pelle d'un porte-outil multidirectionnel
Une entreprise d’aménagement urbain et routier a équipé une pelle de terrassement d’un porte-outil multidirectionnel qui permet la rotation du godet à 360° et une inclinaison jusqu'à 45°. Cette acquisition réduit les tâches manuelles des opérateurs qui travaillent ainsi dans de meilleures conditions de travail.
Date de mise à jour : 11 janv. 2023
Impact en prévention
- Grâce à cet outil, les tâches manuelles des opérateurs sont réduites lors des remblaiements (profilage manuel).
- Les déplacements de la pelle étant limités, les risques de heurt, l'exposition aux vibrations et la création d'ornières – qui peuvent entraîner des risques de chute de plain-pied – sont évités.
- Il est possible de décharger des tuyaux et des bordures de trottoirs depuis un camion sans la présence d’élingage. Ils peuvent ensuite être posés à l’aide de la pince, ce qui limite la présence de personnes à proximité.
Simplifier le terrassement avec le porte-outil multidirectionnel
Ayant découvert le porte-outil multidirectionnel chez un sous-traitant, l’entreprise a décidé d’en acquérir un. Le matériel comprend la tête et les outils tels qu’une fourche, une pince pour tuyau (jusqu’à un diamètre 400 mm) et godet de 45, 60 et 80. Il est équipé d'un verrouillage hydraulique intégrant une triple sécurité. Un voyant permet de vérifier son accroche et d'éviter tout décrochage accidentel. Cet équipement limite les interventions humaines autour de la pelle, comme le déchargement, la pose d'éléments et la finition des ouvrages en remblaiement ou en profilage. Le graissage de l'équipement est centralisé et automatique.
Avant
Changement manuel des outils
L’entreprise utilisait la pelle avec un godet fixe sur balancier. Les changements d’outils s’effectuaient manuellement avec une masse pour sortir l’axe.
Après

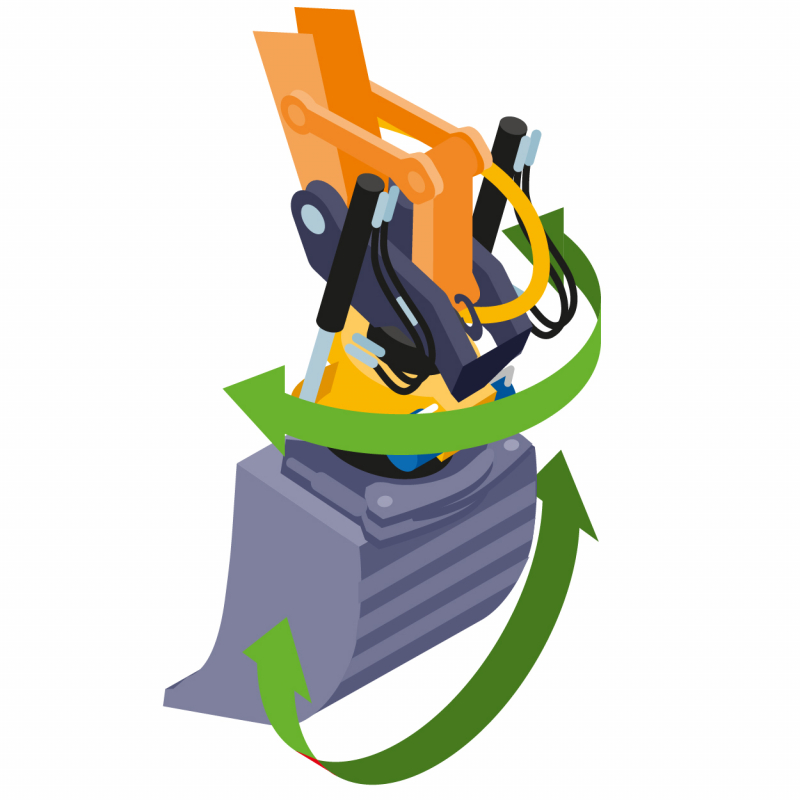

Le godet s’incline à 45° et pivote sur 360°
Le matériel se connecte entre le bras et le godet de la pelle hydraulique. Le conducteur peut incliner le godet jusqu'à 45° et le faire pivoter sur 360°. Cet outil permet ainsi le terrassement dans des passages difficiles ou encombrés. Les changements d’outils sont réalisés par attaches automatiques.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Heurt
Risque secondaire
Chute d'objets
Impact qualité et RSE
Qualité
L’outil permet le terrassement dans des passages difficiles ou encombrés.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 8,4 euros de gains.
Retour sur investissement
L’investissement est amorti en six mois.
Bilan par salarié/an
L’économie par salarié s’élève à 7 554 euros chaque année.
Économie réalisée
L’économie globale est de 151 080 euros (gains - coûts).
Bilan économique
- Période envisagée : 5 ans
- Effectif concerné : 4 personnes
L’utilisation de cet outil permet un gain de 30 minutes par jour lors des déchargements de camion, de la mise en place de tuyaux, du terrassement et du remblaiement.
Les déplacements de l’engin sont réduits, ce qui diminue la consommation de carburant.
L'entreprise optimise son chiffre d'affaires car elle peut répondre à de nouveaux marchés comme l'aménagement de talus.
Particularités du mode de calcul
Une durée d'analyse de cinq ans a été retenue, ce qui correspond au temps de renouvellement de l'équipement.
Coût
| Achats |
20 000 € |
| Formation |
420 € |
| Total Coûts | 20 420 € |
Gains
| Production |
171 500 € |
| Total Gains | 171 500 € |
Coût
|
Achats 20 000 € Acquisition de l'outil multidirectionnel 20 000 € |
|
Formation 420 € Formation des chauffeurs 420 € |
|
Total Coûts 20 420 € |
Gains
|
Production 171 500 € Gain de temps avec pelle équipée 171 500 € |
|
Total Gains 171 500 € |
