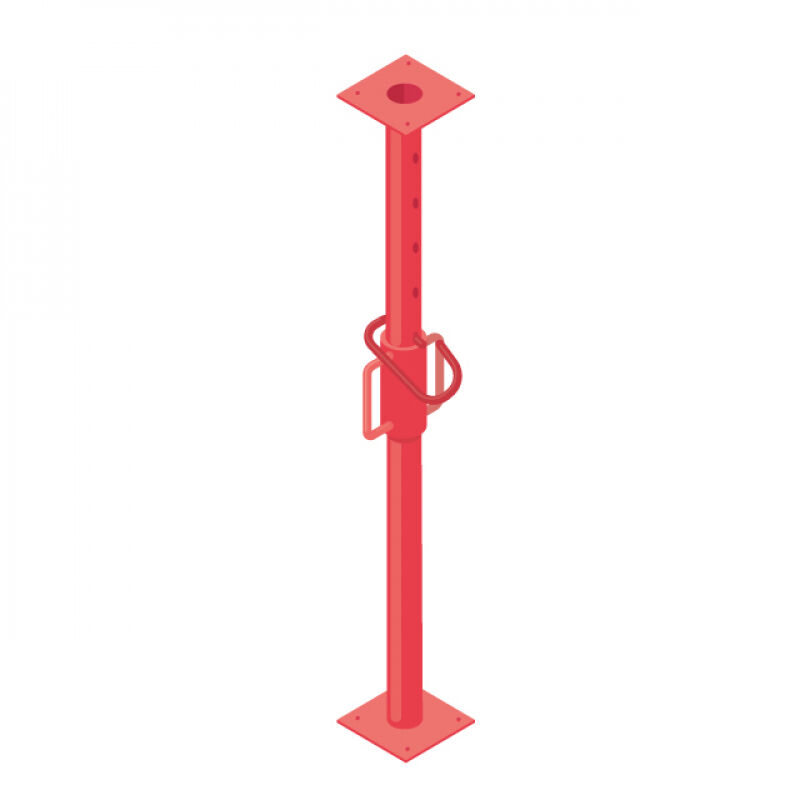

Étais simples : miser sur les produits normalisés

La norme NF EN 1065 précise les matériaux, les exigences de conception, les classes de résistance, le type de filetage, la configuration de la semelle de chaque classe, les méthodes d’évaluation de la résistance, les protections contre la corrosion et les dispositions constructives en santé et sécurité au travail.

A noter qu’elle ne donne pas d’information sur l’utilisation des étais.

Autre point, les étais en matériaux différents ne sont pas couverts.

Deux paramètres déterminent la classification des étais :

• la résistance caractéristique nominale allant de A pour une résistance de 20,40 KN jusqu’à E pour une résistance de 51 KN) ;
• la longueur d’extension maximale représentée par les deux chiffres de la longueur en décimètre (25, 30, 35, 45, 50 et 55).

Quatre méthodes encadrent la protection, à niveau de protection croissant, depuis la peinture sans contrôle de qualité jusqu’à la galvanisation à chaud.

L’épaisseur minimale du tube est de 2,3 mm pour les classes A et de 2,6 mm pour les classes B, C, D et E.

Concernant la référence de soudure à l’arc électrique (EN 729-2), les cordons ont une profondeur minimale de gorge de 2,5 mm.

Le tube à fond de filet de l’écrou a une épaisseur minimale de 2,3 mm. L’écrou recouvre le filetage sur le fût d’au moins 30 mm et au moins 3 filets pour la classe A et 4 filets pour les autres classes.

La broche a un diamètre nominal minimal de 13 mm et ne se désolidarise pas de l’étai.

Un anti-déboîtement permanent rend impossible le désaccouplement du fût et de la coulisse.

Les semelles ont une épaisseur minimale de 6 mm pour les étais des classes A, B et D, et de 8 mm pour les classes C et E.

Si des fourches de tête sont fixées à l’étai, elles sont en acier avec une limite élastique minimale de 235 N/mm².

Lorsque l’étai est complètement replié, il reste 100 mm entre la partie supérieure de l’écrou (ou du manchon) et la partie inférieure de la semelle. A l’inverse, lorsque l’étai est déployé, il reste 300 mm entre le fût et la coulisse de l’étai.

Le fabricant fournit l’ensemble des indications de l’étai (forme, classe, contrôle qualité, etc.).

Pour information :

• Norme NF EN 1065 Avril 1999 - Etais télescopiques réglables en acier
• Norme matériaux : EN 10025-2 - Produits laminés à chaud en aciers de construction
• Normes tubes : EN 10210-1, EN 10219-1, EN39

Pour en savoir plus, téléchargez la fiche « Les étais simples du bâtiment - Caractéristiques normalisées ».
