Solution
Faciliter le ferraillage avec des treillis en rouleaux
Pour un chantier prévoyant la construction de 4 000 m² de planchers, une entreprise de gros œuvre fait le choix de treillis soudés en rouleaux. La solution permet de limiter les opérations manuelles réalisées par les compagnons, tout en divisant par deux le nombre de compagnons affectés à cette tâche.
Date de mise à jour : 12 oct. 2023
Impact en prévention
L'utilisation de treillis soudés en rouleaux améliore immédiatement les conditions de travail pour les compagnons qui opèrent sur le chantier. Les opérations de manutention sont rationalisées : fabriqués sur mesure, les rouleaux ne sont plus portés mais déroulés au sol après avoir été amené par grue. Il n’y a plus de découpes à réaliser, ce qui réduit fortement les risques de TMS et de coupure. Les salariés ont également moins de déplacements à effectuer pour positionner les treillis.
Des ferraillages sur mesure pour limiter manutentions et découpes

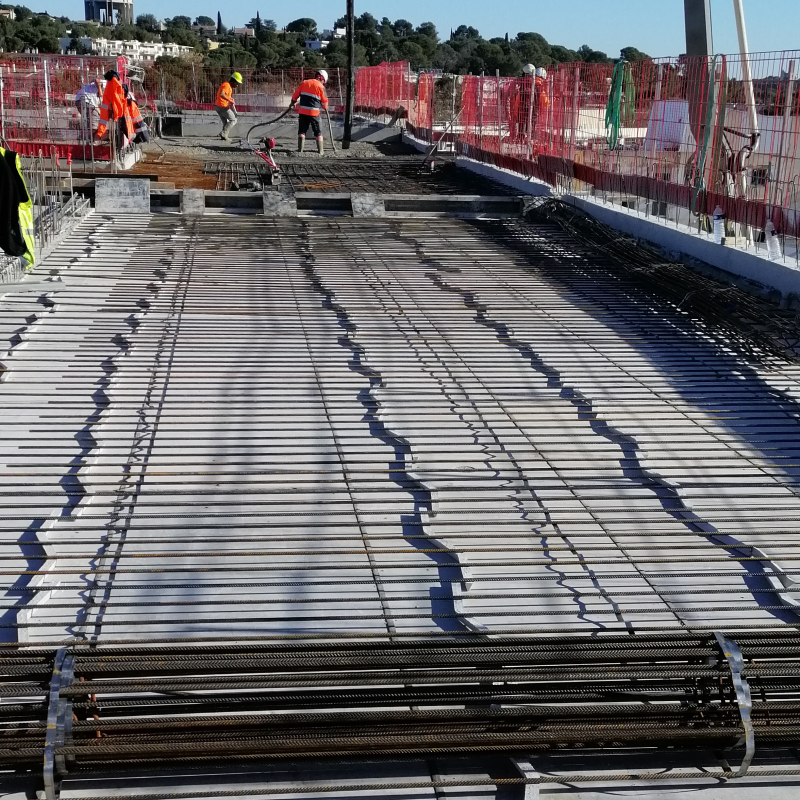

Pour ce chantier de construction neuve de 4 000 m² avec une typologie de planchers répétitifs, une entreprise de gros œuvre cherche à optimiser la mise en œuvre des ferraillages. Elle décide d’utiliser des treillis soudés en rouleaux.
En amont du chantier, le bureau d’études envoie au fabricant les dimensions des planchers : les treillis soudés en rouleaux arrivent sur chantier avec un plan de pose pour chaque niveau. Ces ferraillages sur mesure peuvent ensuite être déroulés par deux salariés, au lieu de quatre en cas d'utilisation de grandes plaques.
Quels sont les avantages des treillis soudés en rouleaux sur mesure ?
Cette solution évite les opérations de découpe, optimise le poids total par un calepinage précis et divise par deux le nombre d'opérateurs nécessaire.
Il faut noter que le dimensionnement des surfaces de rouleaux est conditionné en fonction des espacements entre appuis et du poids des rouleaux à dérouler par deux opérateurs : sur ce chantier, ce poids maximal était de 900 kg.
Au final, les salariés travaillent dans de meilleures conditions et l’entreprise optimise son chantier.
En amont du chantier, un calepinage précis réalisé avec le bureau d'études permet de préparer les treillis à la dimension souhaitée pour chaque plancher à construire.
Avant
De grosses plaques à déplacer et à découper
Les planchers étaient ferraillés avec des plaques de treillis qu'il fallait positionner les unes à la suite des autres avec des aciers de recouvrement. Il fallait généralement quatre opérateurs pour positionner les plaques et des découpes de treillis étaient très souvent nécessaires, engendrant des chutes inutilisables.
Après

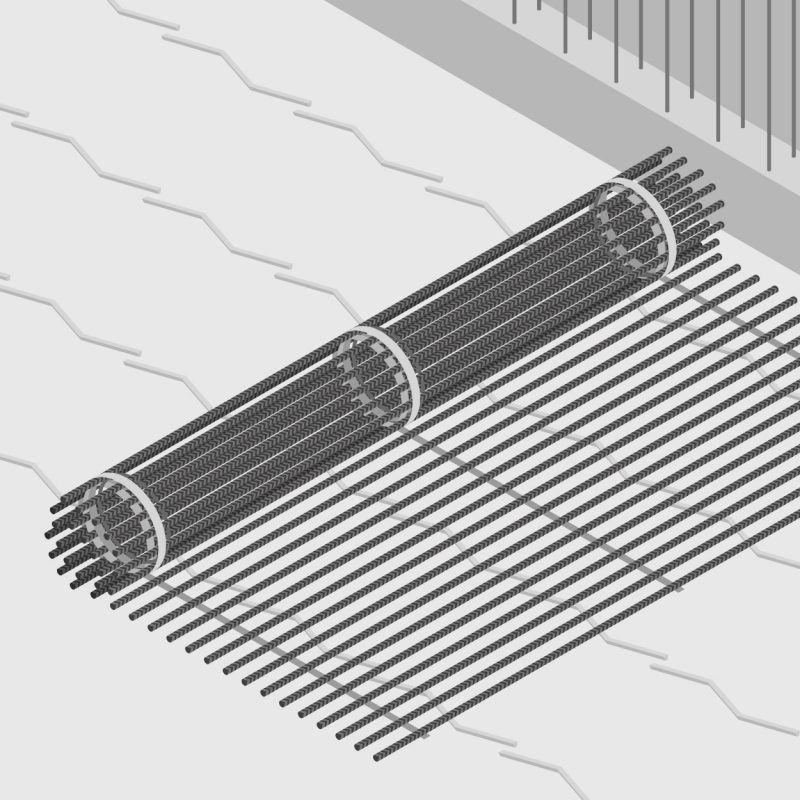

Des treillis aux bonnes dimensions et enroulés
En amont du chantier, le bureau d'études dimensionne les treillis à mettre en œuvre pour chaque plancher : les ferraillages arrivent sur le chantier au bon format et sous forme de rouleaux, ce qui facilite leur mise en œuvre par deux opérateurs. Il n'y a plus de découpes sur chantier et donc plus de chutes.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Coupure ou sectionnement
Risque supprimé
Impact qualité et RSE
Développement durable
La préparation des treillis au bon format supprime les chutes d'acier à jeter.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,55 euro de gains.
Retour sur investissement
L'investissement est amorti au bout de 2 mois environ.
Bilan par salarié/an
Le gain par salarié s'élève à 6 169 euros par an.
Économie réalisée
L’économie globale pour l’entreprise est de 24 674 euros (gains - coûts).
Bilan économique
- Période envisagée : 1 an
- Effectif concerné : 4 personnes
L'utilisation de treillis soudés en rouleaux est une opération rentable pour l'entreprise à deux niveaux. Elle permet de dégager des gains sur la main d’œuvre, en divisant par deux le nombre d'opérateurs mobilisés pour la pose des treillis. Elle réduit aussi la quantité d'acier utilisée, de l'ordre de 19 % d'après le directeur de travaux, grâce à un calepinage précis qui évite les découpes sur chantier, et donc les chutes d'acier.
Coût
| Décision |
10 200 € |
| Achats |
35 066 € |
| Total Coûts | 45 266 € |
Gains
| Achats |
49 080 € |
| Production |
20 860 € |
| Total Gains | 69 940 € |
Coût
|
Décision 10 200 € Temps de réflexion entre le chef d'entreprise, le directeur de travaux et le conducteur de travaux 10 200 € |
|
Achats 35 066 € Achat de treillis soudé en rouleaux pour le chantier 35 066 € |
|
Total Coûts 45 266 € |
Gains
|
Achats 49 080 € Economies sur l'achat de treillis soudé en plaques 49 080 € |
|
Production 20 860 € Gains de temps sur le ferraillage des planchers 20 860 € |
|
Total Gains 69 940 € |
