Solution
Faciliter les manutentions et les déplacements par la mise en service anticipée de l'ascenseur définitif
Pour les travaux d'extension d'une clinique, le maître d'ouvrage met l'ascenseur à disposition des corps d'état techniques et secondaires. En facilitant les approvisionnements, la solution améliore les conditions de travail et la qualité, tout en générant d'importants gains de productivité.
Date de mise à jour : 6 mars 2024
Impact en prévention
L'utilisation de l'ascenseur définitif pour les manutentions se révèle très efficace en termes de prévention. Le bilan établi en fin de chantier montre que 830 heures de manutentions manuelles dans des escaliers ont été évitées pour les six entreprises concernées et leurs compagnons. Au final, la solution a permis d'acheminer, avec beaucoup moins de difficultés, pas moins de 25 tonnes de matériaux aux étages. Outre ces gains en prévention, les acteurs concernés estiment qu'en évitant des efforts répétés et improductifs aux compagnons, la solution a eu un impact positif sur le rendement et la qualité des travaux.
Mécaniser les manutentions
La mise à disposition de l'ascenseur définitif dès la phase de chantier est une décision du maître d'ouvrage, qui s'engage contractuellement auprès de six entreprises des lots techniques (électricité, plomberie) et du second œuvre (menuiseries extérieures et serrurerie, menuiseries intérieures, revêtements muraux et peintures, revêtements PVC sols et murs). Le bâtiment concerné est une extension en R+5, sur un site occupé qui ne permettait pas la mise en place d'une solution de levage par l'extérieur.
L'ascenseur est utilisé par les entreprises pour toutes leurs manutentions de matériaux et de matériels et pour les déplacements des compagnons. Une protection a été installée dans la cabine pour éviter les dégradations. Une remise en état avant livraison de l'ouvrage est prévue, avec prise en charge au prorata par les entreprises qui bénéficient du dispositif. L'ascenseur peut supporter une charge utile de 1 900 kg : la charge moyenne par approvisionnement sera au final de 900 kg. Les manutentions s'effectuent rapidement : le temps moyen d’approvisionnement d’un niveau est de 5 minutes, y compris le temps d’attente et de déchargement.
Le bilan final est très positif : mécaniser les manutentions évite aux compagnons de produire des efforts répétés et permet d'acheminer matériaux et matériels dans de meilleures conditions. Les gains de temps sont très importants sur ces phases logistiques, ce qui permet aux compagnons de consacrer plus d'énergie à leur cœur de métier.

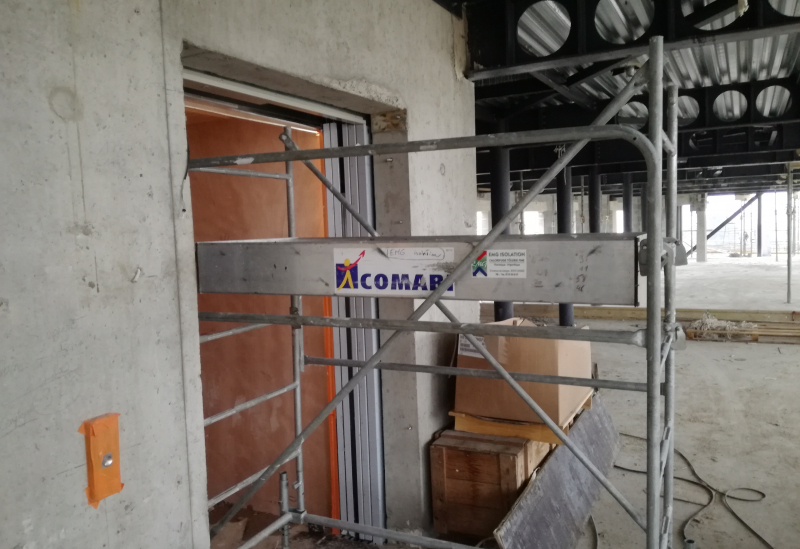

Par ses dimensions généreuses (L : 2,6 m, l : 1,3 m, H : 2,1 m), l'ascenseur peut accepter des charges importantes (jusqu'à 1 900 kg) ou des matériels encombrants comme cet échafaudage qui peut ainsi être transporté pour changer de niveau.
Avant
Des ports de charge répétés dans l'escalier
Faute de place sur le site, il n'était pas possible d'installer un engin de levage par l'extérieur. En absence d'ascenseur, les entreprises auraient donc été obligées d'approvisionner leurs matériaux et matériels manuellement par l'escalier de service du bâtiment. Avec, à la clé, des pertes de temps importantes (temps de montée et de descente d’un niveau : 1,15 minute) et des efforts répétés pour les compagnons (charge moyenne portée : 25 kg par personne).
Après
Acheminement des matériaux et déplacements des salariés facilités par l'ascenseur
Une fois le gros œuvre réalisé, l'ascenseur définitif est installé selon les conditions suivantes : mise hors d'eau de la gaine et du local machinerie, alimentation électrique adaptée et en conformité, raccordement de l'alarme au réseau téléphonique et protection de la cabine. Les entreprises des corps d'état techniques et du second œuvre utilisent l'ascenseur pour acheminer matériaux et matériels aux étages, ainsi que pour les déplacements des salariés. Une fois le chantier achevé, la cabine est remise en état.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Chute de plain-pied
Risque secondaire
Coupure ou sectionnement
Impact qualité et RSE
Qualité
En évitant la fatigue liée aux manutentions manuelles, la solution contribue à la qualité de réalisation des travaux. Les éléments approvisionnés par l'ascenseur sont moins exposés aux risques de choc et de chute que s'ils avaient été transportés à la force des bras par l'escalier.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 4,64 euros de gain.
Retour sur investissement
L’investissement soit amorti en trois semaines.
Bilan par salarié/an
Le gain par salarié s’élève à 925 euros par an.
Économie réalisée
L’économie globale est de 20 340 euros (gains - coûts).
Bilan économique
- Durée envisagée : 6 mois
- Effectif concerné : 22 personnes
L'utilisation de l'ascenseur définitif pour les manutentions est une opération très intéressante pour l'ensemble des intervenants sur le chantier. Pour ce chantier étalé sur six mois, les coûts globaux ont été amortis en moins de trois semaines ! Les frais liés à la mise en place et à la location de l'ascenseur dès la phase de travaux et à la remise en état de la cabine à l'issue du chantier sont très largement amortis par les gains de productivité pour les entreprises : les temps logistiques sont fortement réduits, au bénéfice des temps de production.
Ce bilan aurait pu être encore plus avantageux s'il avait pris en compte l'ensemble des approvisionnements, ceux concernant les niveaux -1 et + 5 n'ayant pas été pris en compte.
Coût
| Installation |
2 827 € |
| Entretien |
2 757 € |
| Total Coûts | 5 584 € |
Gains
| Production |
25 924 € |
| Total Gains | 25 924 € |
Coût
|
Installation 2 827 € Peintre : mise en service et maintenance de l'ascenseur 126 € Electricien : mise en service, location et maintenance de l'ascenseur 850 € Solier : mise en service, location et maintenance de l'ascenseur 223 € Menuisier intérieur : mise en service, location et maintenance de l'ascenseur 287 € Menuiserie extérieur : mise en service, location et maintenance de l'ascenseur 517 € Plombier : mise en service, location et maintenance de l'ascenseur 823 € |
|
Entretien 2 757 € Peintre : contribution à la remise en état de l'ascenseur 123 € Electricien : contribution à la remise en état de l'ascenseur 829 € Solier : contribution à la remise en état de l'ascenseur 218 € Menuisier intérieur : contribution à la remise en état de l'ascenseur 279 € Menuisier extérieur : contribution à la remise en état de l'ascenseur 505 € Plombier : contribution à la remise en état de l'ascenseur 803 € |
|
Total Coûts 5 584 € |
Gains
|
Production 25 924 € Peintre : gains de temps sur les approvisionnements (fûts de peintures, colle, rouleaux…) 1 316 € Electricien : gains de temps sur les approvisionnements (courants forts et courants faibles) 2 433 € Solier : gains de temps sur les approvisionnements (sols souples et mur) 6 120 € Menuisier intérieur : gains de temps sur les approvisionnements (menuiseries) 7 215 € Menuisier extérieur : gains de temps sur les approvisionnements (châssis menuiseries extérieures) 1 035 € Plombier : gains de temps sur les approvisionnements (plomberie et climatisation) 7 805 € |
|
Total Gains 25 924 € |
