Solution
Fixer les pièces sur la table à meuler avec des aimants
Une entreprise, qui dispose de son propre bureau d'études, a fabriqué des tables aimantées pour maintenir les pièces en place sans effort lors des opérations de meulage. Elle a ainsi équipé ses ateliers de tables aimantées. Grâce à ces nouveaux équipements, les opérations de serrage et de desserrage par pince-étau ou serre-joint ne sont plus nécessaires pour meuler chaque tranche et chaque arête. Le personnel souffre moins de TMS dus aux mouvements répétés des poignets et le risque de coupure diminue, puisque les pièces ne sont plus tenues à la main. La rentabilité est augmentée de 50 %.
Date de mise à jour : 8 févr. 2024
Impact en prévention
Grâce à ces nouveaux équipements, les opérations de serrage et de desserrage par pince-étau ou serre-joint ne sont plus nécessaires pour meuler chaque tranche et chaque arête. Le personnel souffre moins de TMS dus aux mouvements répétés des poignets et le risque de coupure diminue puisque les pièces ne sont plus tenues à la main, ce qui était parfois le cas auparavant.
Fixer les pièces par aimantation pour les meuler
L'entreprise a fabriqué des tables magnétiques, qui permettent de maintenir les pièces à meuler par aimantation. Les ateliers charpente et pont ont été équipés respectivement de trois et deux tables aimantées.
Ce système évite de devoir fixer les pièces par serre-joint avant meulage. Le travail s’effectue ainsi à hauteur d’homme comme sur un établi. L'activation de l'aimantation des tables est très simple, il suffit d'actionner un interrupteur.

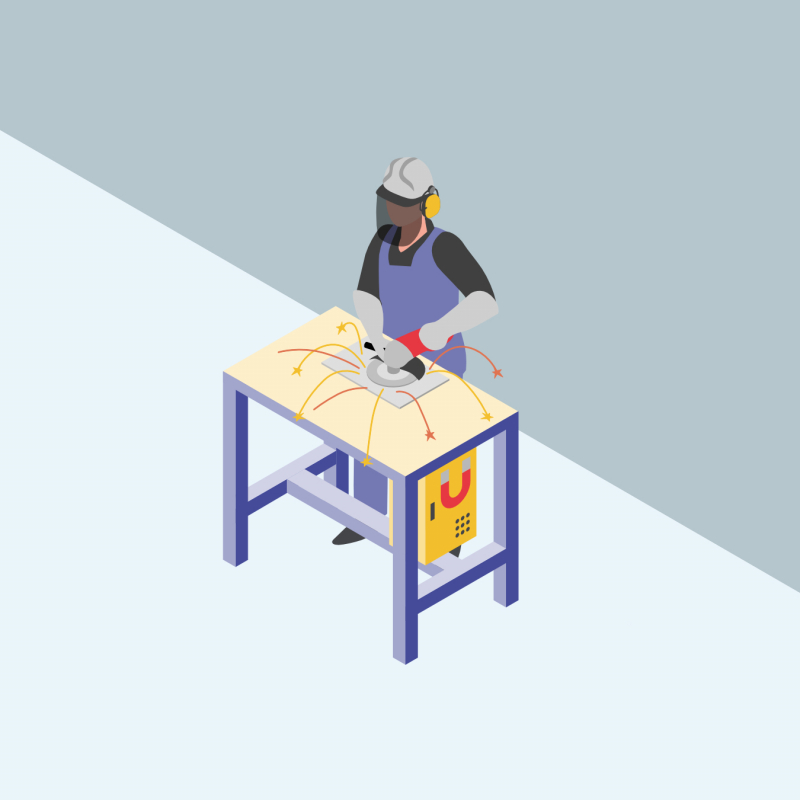

La table a meuler magnétique permet de maintenir les pièces en place sans serre-joint ni pince-étau.
Avant
Un établi et des fixations mécaniques
Les pièces à meuler étaient fixées sur un établi par des pinces-étaux ou des serre-joints, ou étaient tenues à la main. Une pièce devant être meulée sur toutes les tranches et toutes les arêtes, les opérations de serrage et desserrage des serre-joints étaient nombreuses.
Après
Une table à meuler avec fixation magnétique des pièces
Un aimant de forte puissance, qui s'active en actionnant un interrupteur, maintient les pièces en place sur la table. Il n'y a plus besoin d'outils pour maintenir la pièce.
Tableau à meuler aimantée pour fixer les pièces
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Coupure ou sectionnement
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 4,88 euros de gain.
Retour sur investissement
L’investissement est amorti en moins d'un an.
Bilan par salarié/an
Le gain par salarié s’élève à 320 euros par an.
Économie réalisée
L’économie globale est de 22 421 euros (gains - coûts).
Bilan économique
. Période envisagée : 5 ans
. Effectif concerné : 14 personnes (4 en atelier pont et 10 en atelier charpente)
- L’investissement initial est faible comparé aux gains de production qui ont augmenté de 33 %.
- L'entreprise réalise une économie de 22 421 € sur 5 ans en amortissant son investissement en moins de un an.
Coût
| Décision |
55 € |
| Conception |
45 € |
| Achats |
4 493 € |
| Entretien |
1 188 € |
| Total Coûts | 5 781 € |
Gains
| Production |
28 201 € |
| Total Gains | 28 201 € |
Coût
|
Décision 55 € coût de l'étude 55 € |
|
Conception 45 € coût de réalisation des plans 45 € |
|
Achats 4 493 € prix des 5 tables à meuler magnétiques 4 493 € |
|
Entretien 1 188 € maintenance et réparation des 5 tables à meuler 1 188 € |
|
Total Coûts 5 781 € |
Gains
|
Production 28 201 € gains sur le temps de production à l'atelier pont 13 118 € gains sur le temps de production à l'atelier charpente 15 084 € |
|
Total Gains 28 201 € |
