Trois séries de couleurs pour le repérage des fluides

    La couleur de fond caractérise la famille des fluides :

    • soit en continu sur toute la longueur de la tuyauterie ;
    • soit sur une partie sous forme d’un anneau ou d’une bande.

    La couleur d’identification désigne des fluides particuliers. Elle est apposée sous forme de rectangles qui entourent le tuyau (anneaux), en respectant l’alternance couleur de fond et couleur d’identification.

    La couleur d’état indique l’état dans lequel se trouve le fluide (chaud, froid, gaz liquéfié, gaz raréfié, pollué, sous pression). Elle est apposée sous forme d’anneaux étroits.

    Sens de l’écoulement d’un fluide

    Couleur de fond continue

    Le sens de l’écoulement est matérialisé par une flèche :

    • blanche ou noire pour assurer un meilleur contraste ;
    • simple ou à deux pointes pour la circulation à double sens.

    Couleur de fond discontinue

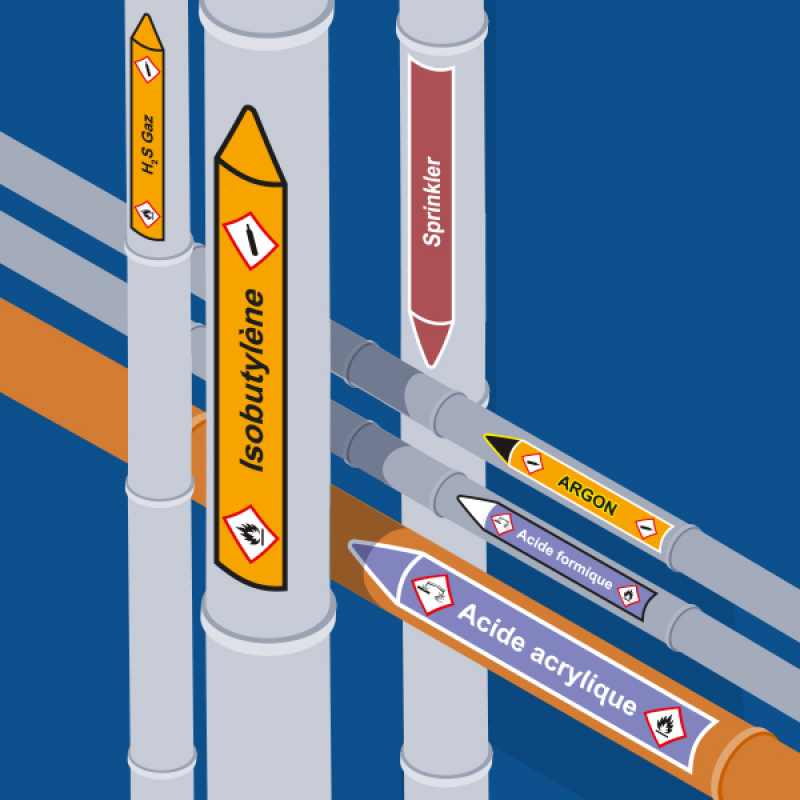

    Chaque anneau ou bande de couleur de fond se termine en pointe de flèche ou se voit complété par une flèche accolée.

    La sécurité du personnel passe par une bonne identification du fluide

    Pour protéger le personnel, on peut fixer à la tuyauterie des étiquettes, des plaques ou des écriteaux qui indiquent la nature du danger véhiculé par le fluide (explosif, corrosif, inflammable…).

    En complément du code couleur, on peut inscrire la dénomination du fluide en clair, plutôt qu’avec son symbole chimique. Cette recommandation est nécessaire pour les fluides d’extinction d’incendie.

    Pour en savoir plus, téléchargez la fiche Prévention Identifier les fluides par couleurs conventionnelles.
