Le maçon à son poste de travail - Stabiliser les murs maçonnés en phase de construction

L’action du vent sur un mur récemment maçonné se traduit par des surpressions et des dépressions s’exerçant sur chacune des surfaces du mur. Elle dépend de :

• la vitesse du vent ;
• la masse volumique de l’air qui varie selon la température ;
• la surface du mur ;
• la forme et les proportions du mur.

Un mur est autostable si la force du vent est inférieure à son poids. Dans le cas inverse, le mur se renverse selon une ligne horizontale et à une altitude où le poids ne parvient pas à s’opposer aux efforts horizontaux exercés.

En fonction de la vitesse du vent et de la géométrie du mur maçonné, on garantit sa stabilité à condition de ne pas dépasser certaines hauteurs maximales. Dans tous les cas, mieux vaut s’appuyer sur les calculs d’un bureau d’études.

Ossature métallique ou bois :

Les portiques de la charpente assurent le contreventement de la maçonnerie de façade. Le liaisonnement avec les poteaux s’exécute au fur et à mesure de l’élévation, soit en insérant la maçonnerie dans la largeur des poteaux, soit par des ancrages métalliques fixés aux poteaux et scellés dans dans les joints de chaînage verticaux de la maçonnerie.

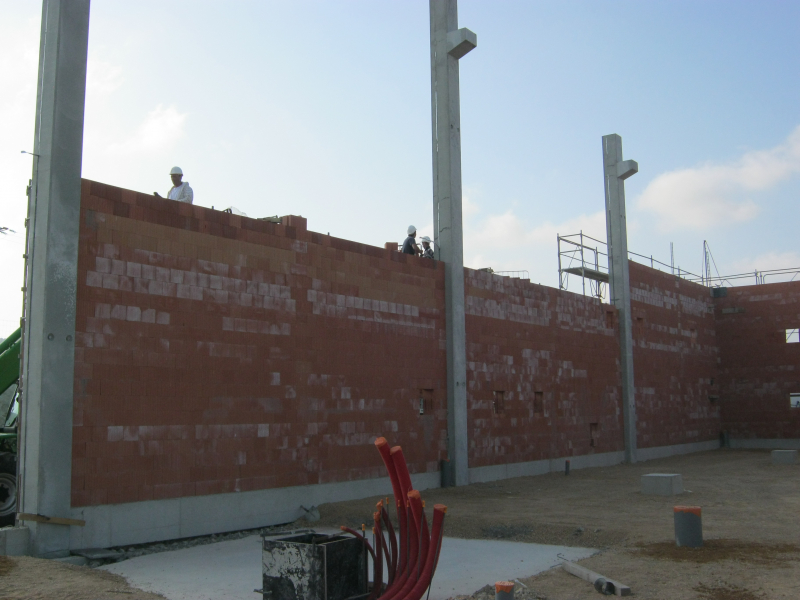

Ossature en béton armé précontraint :

Les voiles et les poteaux en béton assurent la structure porteuse. La maçonnerie sert alors de remplissage en façade. On réalisera alors le liaisonnement avec les voiles et les poteaux, soit par dépliage et scellement des armatures de liaison dans les joints des chaînages verticaux de la maçonnerie, soit par insertion de pattes métalliques dans des rails incorporés aux voiles et aux poteaux.

Ouvrage entièrement maçonné :

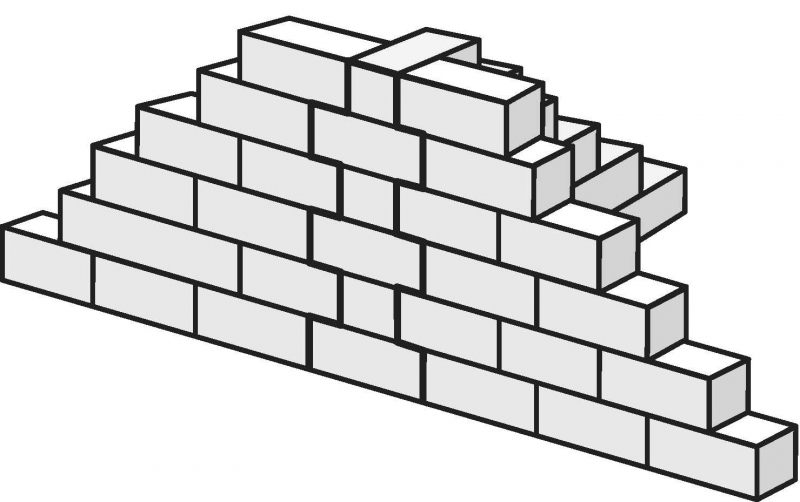

Le contreventement des murs de façade et des murs de refend s’obtient par harpage traditionnel. L’efficacité de ce dispositif repose sur le fait que les angles entre les murs de façade et de refend sont montés simultanément.

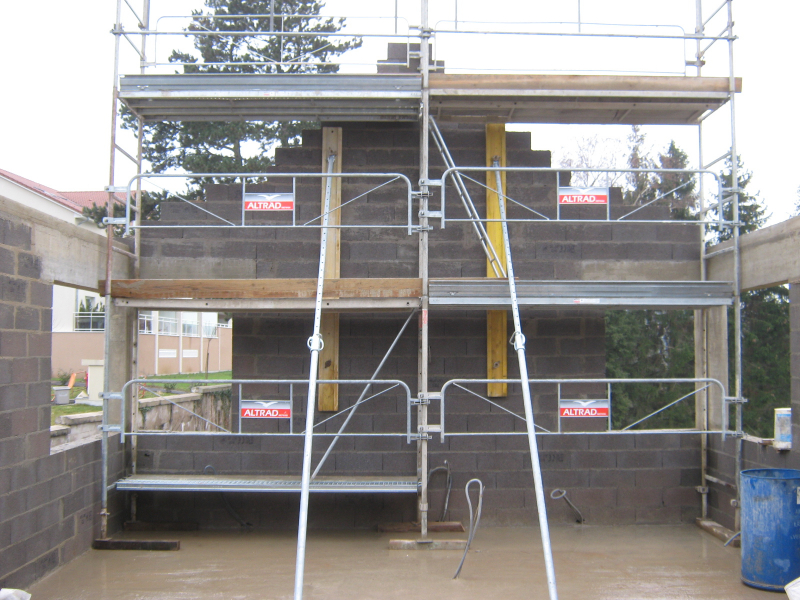

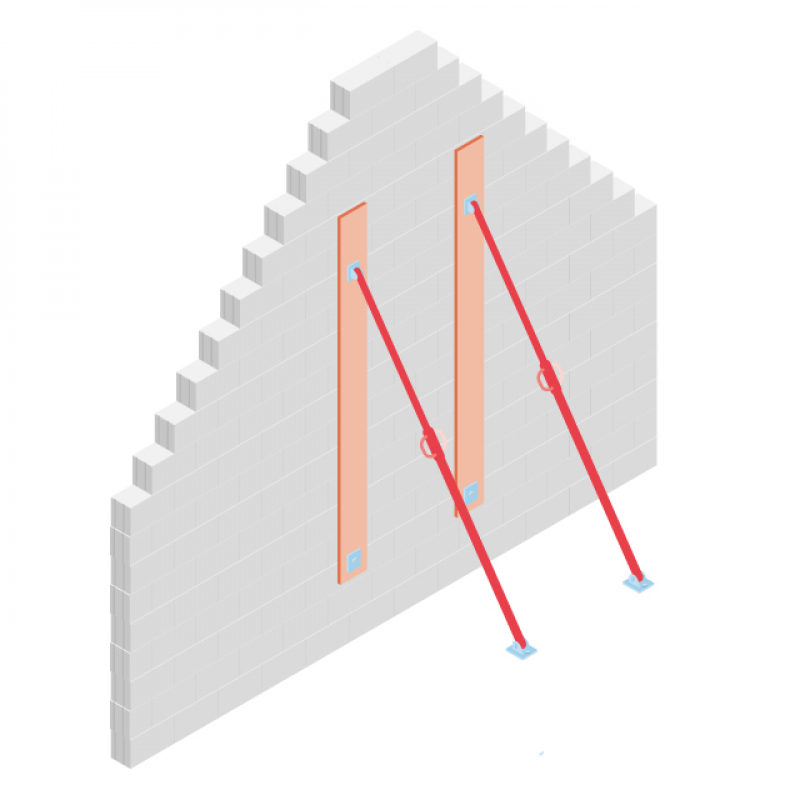

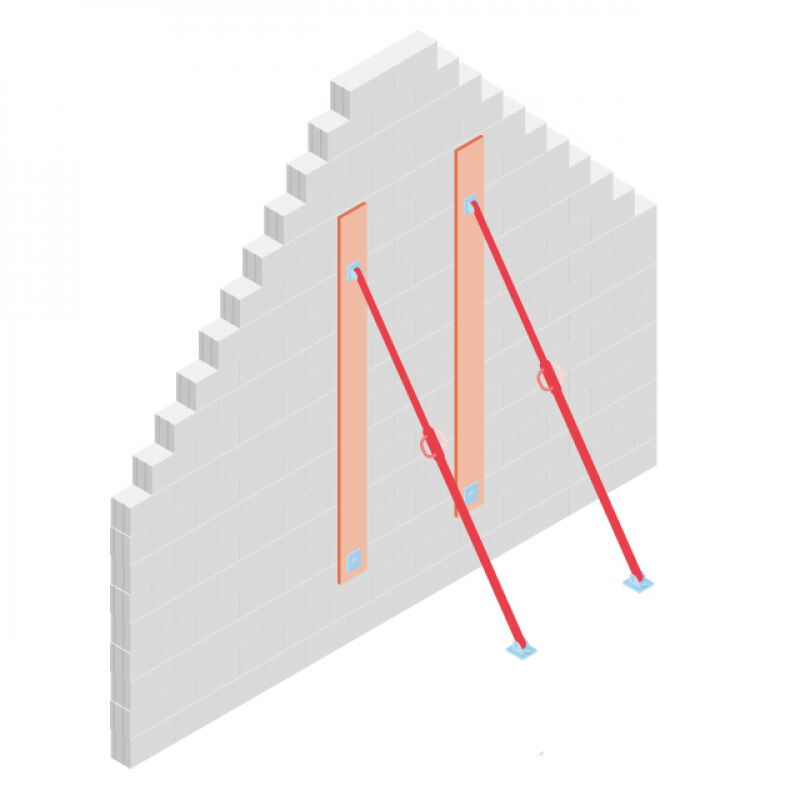

Il s’agit d’ancrer les éléments qui empêchent le basculement des murs sous l’effet du vent. Ces dispositifs provisoires comprennent des stabilisateurs (étais tirant-poussant) ou des raidisseurs verticaux disposés de chaque côté du mur et reliés par une tige traversante qui répartit les efforts sur la hauteur.

Voir aussi La fiche Le maçon à son poste de travail (partie 5)

Pour ce type de travaux avec des éléments préfabriqués lourds, le Code du travail impose que la stabilité de chacun des éléments soit assurée, dès leur mise en place, par des dispositifs rigides appropriés. L'enlèvement des dispositifs mis en œuvre ne peut être accompli que sur l'ordre du chef de chantier et sous son contrôle personnel (article R4534-103).

De plus, la mise en tension des armatures du béton précontraint ainsi que l'enlèvement des vérins utilisés pour cette opération ne peuvent être réalisés que sous la surveillance du chef de chantier ou d'un agent des cadres ou d'un ingénieur désigné par l'employeur en raison de sa compétence.

Cet agent veille à la mise en place de dispositifs appropriés pour protéger efficacement les travailleurs contre le danger qui pourrait résulter d'une libération intempestive de l'énergie emmagasinée dans les armatures au cours de leur mise en tension (article R4534-104).
