Le Tirfor, ou comment manutentionner des charges lourdes en sécurité

Dernière mise à jour le : 11/07/2024

À la fois palan et treuil, le Tirfor est un appareil de levage et de traction à câble indispensable sur les chantiers de construction du bâtiment et des travaux publics. Il permet à un travailleur seul de lever, tirer, déplacer et positionner des charges lourdes sur des câbles très longs, dans des conditions de confort et de sécurité optimales. En découvrant ses principes de fonctionnement, les différents modèles et les nombreux domaines d'applications dans le BTP, vous comprenez tous les avantages de cet équipement de manutention mécanique.

Le Tirfor sécurise les opérations de manutention de charges lourdes et supprime l’effort physique de plusieurs travailleurs. C'est un atout en termes de prévention des risques professionnels.

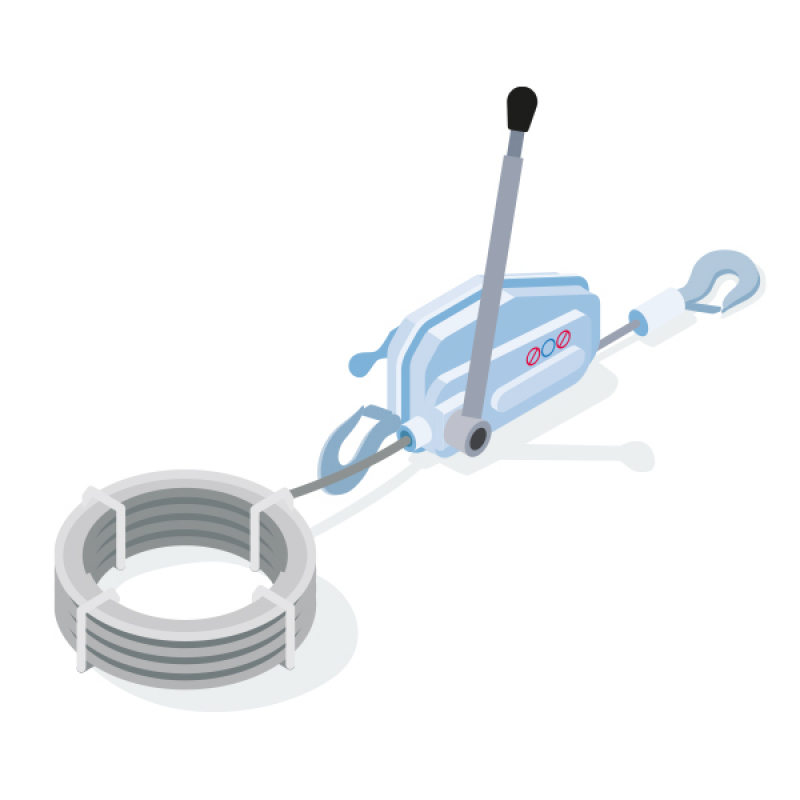

Les treuils Tirfor sont des palans manuels portables qui s'utilisent avec des câbles en acier de longueur illimitée. En actionnant simplement le levier, on peut travailler dans toutes les positions, sous tous les angles (horizontal, vertical ou oblique) et sans limitation de portée.

La force de traction peut être démultipliée par 2, 3, 4 ou plus, grâce au mouflage. Cette technique, basée sur l'ajout de poulies et de bloqueurs, multiplie la capacité nominale. Plus on a de poulies, plus le facteur de démultiplication augmente.

Les efforts mis en jeu dans les mâchoires du Tirfor imposent l’utilisation de câbles adéquats, conçus spécialement pour le Tirfor et bien entretenus. Une garantie supplémentaire d’efficacité, de sécurité et de longévité.

La mise en œuvre du Tirfor est facile et rapide, pour un travail sans à-coups.

Le passage de la marche avant à la marche arrière se fait par simple transfert du levier télescopique d’une commande à l’autre.

L'entretien est facile, par simple nettoyage et par lubrification périodique.

Dans un Tirfor, ni roues, ni engrenages. Seuls deux blocs mâchoires entraînent alternativement le câble avec sa charge dans la direction choisie.

Les mâchoires sont autoserrantes et, donc, la sécurité est immédiate et progressive. Plus la charge est importante, plus leur prise est forte.

Le Tirfor supporte les conditions d’emploi les plus dures. Haut rendement mécanique et contrôle permanent de la charge avec une précision millimétrique.

Les goupilles de sécurité limitent les surcharges.

Un mécanisme de sécurité empêche tout débrayage de la charge. C'est seulement après déverrouillage de ce mécanisme que le câble peut entrer en mouvement entre les mâchoires.

A l’arrêt, la charge est automatiquement répartie sur les deux blocs mâchoires.

Le Tirfor est adapté à tous types de manutention et traction d’équipements :

  • Construction, travaux publics, génie civil : coffrages verticaux et horizontaux, éléments en béton, travaux de levage, haubanage, tension, charpente métallique, travaux souterrains...
  • Canalisations, pipelines, ponts (traction de poutres, manœuvre de passerelles...).
  • Télécoms (transformateurs, antennes mobiles, câbles souterrains et aériens).
  • Transport ferroviaire et routier (pylônes, signaux, caténaires...).
  • Levage de charges manuel ou motorisé lorsque son utilisation implique que la charge est suspendue au dispositif tracteur.

Pour les travaux lourds (manœuvres de grandes dimensions, levage de coffrages, déplacement de machines, etc.), le Tirfor motorisé complète le modèle à commande manuelle.

Ses avantages : sécurité renforcée, suppression de la fatigue, gain de temps et de main d’œuvre, travail en continu, précision de manœuvre accrue.

Un vérin de commande, adapté au Tirfor manuel, est alors actionné par un groupe hydraulique ou pneumatique.

Le Tirfor hydraulique se compose d’un groupe hydraulique avec moteur électrique ou thermique permettant de manœuvrer à distance, ensemble ou séparément, jusqu’à 4 appareils (Tirfor TU-16H ou TU-32H).

Le Tirfor pneumatique (type TU-32P) est surtout utilisé sur les chantiers qui présentent des risques d’explosion, ou qui sont pourvus d’importantes installations d’air comprimé, centrales thermiques par exemple.

Pour la sécurité d’emploi du matériel et son efficacité, seul un personnel ayant reçu une formation au fonctionnement et à l’utilisation d’un appareil de levage mécanique (pont roulant/palan) a le droit de l'utiliser.

Avant toute utilisation, prenez connaissance de la notice d’instructions et conformez-vous à toutes les prescriptions.

Vérifiez l’adéquation de l’appareil avec la charge à déplacer, assurez-vous qu’il a été vérifié (carnet d’entretien) et que les câbles et accessoires sont conformes aux prescriptions du constructeur (notice d’instructions).

Respectez scrupuleusement les consignes d’entretien du constructeur. Seul un personnel spécialisé est habilité à effectuer l’entretien et les réparations sur ces appareils.

Si des modifications sont envisagées, celles-ci ne doivent être faites qu’avec l’accord du constructeur.

Les vérifications des équipements ou catégories d’équipements de travail utilisés pour le levage de charges sont prescrites aux articles R4323-22 à R4323-28 du Code du travail et définies dans l’arrêté du 1er mars 2004 relatif aux vérifications des appareils et accessoires de levage.

Par ailleurs, lors de l'exécution des travaux de construction comportant la mise en œuvre d'éléments préfabriqués lourds, la stabilité de chacun de ces éléments doit être assurée, dès sa mise en place, par des dispositifs rigides appropriés. L'enlèvement des dispositifs mis en œuvre ne peut être accompli que sur l'ordre du chef de chantier et sous son contrôle personnel (article R4534-103 du Code du travail).
