Solution
Lever des charges et approvisionner le chantier en sécurité avec une sapine dotée d'un plancher escamotable
Pour ses chantiers en hauteur, une entreprise spécialisée en charpente, couverture et rénovation du patrimoine utilise un système de levage constitué d'une sapine d’accès dotée d'une plate-forme escamotable et d'un treuil. La solution permet d'assurer en toute sécurité l’approvisionnement des matériels et matériaux ainsi que l'évacuation des déchets.
Date de mise à jour : 5 févr. 2024
Impact en prévention
L'utilisation de la sapine de levage avec plancher escamotable améliore les conditions de travail des salariés sur plusieurs points. La solution réduit aussi les efforts physiques pour l'approvisionnement des tuiles : la palette arrive complète au dernier palier de l'échafaudage et peut être déplacée avec un tire-palette. La sapine supprime aussi le risque de chute de hauteur puisque les salariés sont protégés durant toute la durée de la tâche. Enfin, le dispositif diminue le risque de renversement de la charge, les compagnons réalisant toutes les manutentions dans le périmètre de la sapine ou de l'échafaudage.
Optimiser l'approvisionnement des chantiers de couverture avec une sapine de levage
Cette entreprise de couverture cherche une solution pour faciliter et sécuriser le levage des matériaux utilisés par ses équipes (tuiles, bois de charpente, lattage…). Elle opte pour une sapine de levage, munie d'un plancher escamotable (2 m x 2 m), positionnée contre l'échafaudage.
Le levage est effectué à l’aide d’un treuil, avec un crochet de levage adapté d'une capacité de 500 kg, le plancher escamotable étant positionné sur le côté de la sapine. Lorsque le matériel arrive à la hauteur souhaitée, les opérateurs font coulisser le plancher escamotable pour le placer sous la charge. Ils sont alors à même de retirer le garde-corps sécurisant la sapine pour accéder aux matériaux et les transporter vers la zone de travail, le cas échéant avec un tire-palette. La solution peut aussi être utilisée pour évacuer les déchets ou les tuiles déposées lors du chantier.
Sapine de levage : efficacité en prévention et en productivité
La solution montre son efficacité en termes de prévention en supprimant les risques de chutes de hauteur. Elle facilite également les manutentions, ce qui réduit, au final, les délais de réalisation.

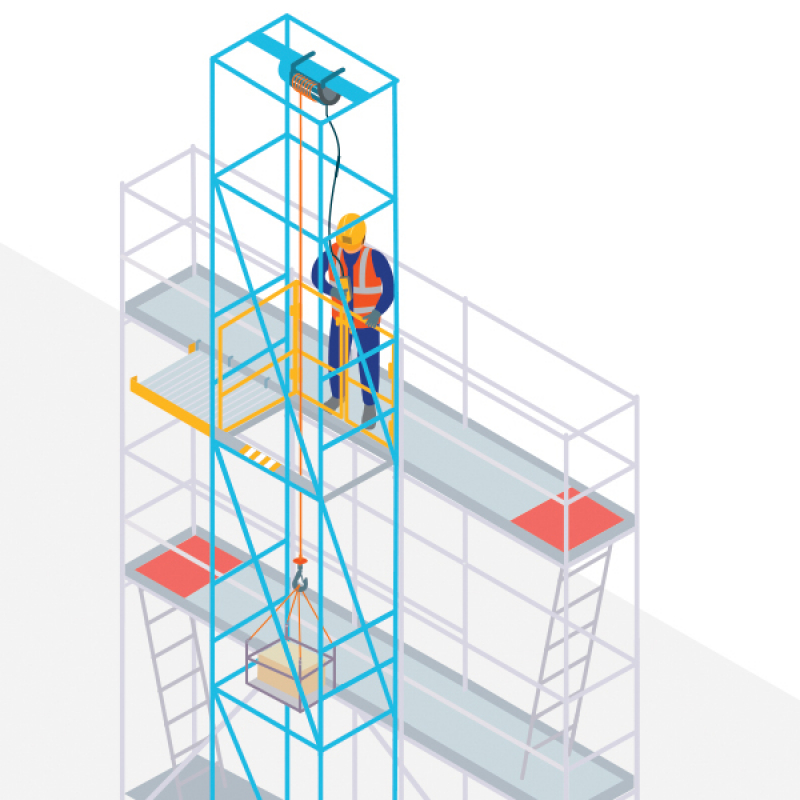

Le treuil permet d'approvisionner les chantiers en hauteur : une fois les matériaux arrivés à la hauteur souhaitée, les compagnons font glisser le plancher escamotable pour récupérer la charge en toute sécurité.
Avant
Des manutentions plus longues et moins confortables
L’approvisionnement était réalisé à l’aide d’un treuil de 250 kg fixé en haut d'une sapine d'approvisionnement de 2 m x 2m , montant à 4 mètres au-dessus du dernier palier de l'échafaudage. Une fois la hauteur d’approvisionnement atteinte, les salariés devaient faire passer le matériel au-dessus du garde-corps de l’échafaudage pour le récupérer. Auparavant, il avait fallu qu'un compagnon dépalettise pour décharger les matériaux et les placer dans le bac de levage. Il n'était ainsi possible de monter que 40 à 50 tuiles à la fois. En haut, un salarié transférait manuellement chaque tuile du bac de levage dans une brouette, pour les apporter à pied d'œuvre.
Après
Des approvisionnements plus rapides et sécurisés
La trémie d’approvisionnement permet d'installer un treuil sur rail d'une capacité portée à 500 kg. Ainsi, l'équipe peut monter en une seule fois une palette complète de tuiles (comprenant trois rangs). Les planchers escamotables sont installés à deux niveaux différents. Une fois la hauteur d’approvisionnement atteinte, le plancher escamotable vient obturer la trémie, créant ainsi un plancher de travail sur lequel les compagnons déposent la palette de tuiles. L'équipe utilise ensuite un tire-palette pour extraire la palette de la zone de la trémie et l'amener à pied d'œuvre. Cet équipement est également utilisé pour évacuer les déchets.
Impact sur les risques
Risque principal
Chute de hauteur
Risque supprimé
Risque secondaire
Atteintes musculaires et articulaires
Risque secondaire
Basculement - Renversement
Impact qualité et RSE
Qualité
La solution diminue le nombre de manutentions des tuiles et donc le risque de casse.
Performance de cette solution
Rendement (gains / coûts)
Pour un euro investi, cette solution génère 2,85 euros de gain.
Retour sur investissement
L'investissement est amorti 2 semaines.
Bilan par salarié/an
L’économie par salarié est de 3 137 euros chaque année.
Économie réalisée
L’économie globale réalisée est de 6 273 euros (gains - coûts).
Bilan économique
- Période envisagée : 1 an
- Effectif concerné : 2 personnes
L'utilisation de la sapine de levage avec plancher escamotable est une opération financièrement rentable pour l'entreprise. Les gains se situent essentiellement sur les temps logistiques : la solution permet de monter une palette complète de tuiles ou d'ardoises, plutôt que de devoir dépalettiser et monter petit à petit les matériaux. L'installation du treuil de la sapine est également plus rapide, puisqu'elle peut se faire depuis le dernier niveau de l'échafaudage. Au final, le gain sur un an est presque trois fois supérieur aux coûts et le retour sur investissement est quasiment instantané. L'entreprise a d'ailleurs systématisé l'installation de ce type de plancher sur chacun de ses chantiers.
Coût
| Installation |
159 € |
| Production |
3 200 € |
| Entretien |
40 € |
| Total Coûts | 3 399 € |
Gains
| Installation |
330 € |
| Production |
9 342 € |
| Total Gains | 9 672 € |
Coût
|
Installation 159 € Achat de plaques de contreplaqué marine de 18 mm pour rouler avec le tire-palettes sur le plancher d'échafaudage. 159 € |
|
Production 3 200 € Location du plancher escamotable 3 200 € |
|
Entretien 40 € Vérification annuelle de la fourche à palettes 40 € |
|
Total Coûts 3 399 € |
Gains
|
Installation 330 € Temps d'installation du treuil en haut de la sapine 330 € |
|
Production 9 342 € Temps d'approvisionnement des tuiles en bas de la sapine 2 736 € Temps de montée et de descente des tuiles 2 106 € Temps pour amener les tuiles de la sapine au poste de travail 4 500 € |
|
Total Gains 9 672 € |
