Solution

Localiser les gaines électriques et intervenir sur les canalisations grâce à un détecteur spectrosonde

Dernière mise à jour le : 11/12/2023

Une entreprise spécialisée en courants forts et faibles utilise un spectrosonde pour localiser facilement le passage de gaines électriques dans un voile béton. Cet outil lui permet d'éviter d'engager des travaux importants générant nuisances sonores et poussières.

Principaux impacts prévention - sécurité

Bruit

Poussières et fibres

Vibrations mécaniques

Atteintes musculaires et articulaires

Avec l'assurance maladie, activez les aides financières pour engager la prévention BTP dans votre entreprise !Découvrir les aides disponibles

Témoignages

Ce n'est peut-être pas le matériel le plus performant en détection car c'est une ancienne génération, mais il est toutefois très utile et largement suffisant pour nos repérages de gaines.

Thomas Chiron - Conducteur de travaux - Atexia - La Possession (La Réunion, 974)

Cet outil est assez facile d'utilisation et permet de réduire de façon importante le temps d'exposition à diverses nuisances pour nos salariés, mais aussi pour toute personne dans notre environnement de travail.

Yannick Basonville - Chef de chantier - Atexia - La Possession (La Réunion, 974)

Détails techniques

Un kit de détection précis et rapide

À la suite de la modification d'un projet comportant la mise en œuvre de gaines électriques ICTA (isolant cintrable transversalement annelé) dans un mur banché, l'entreprise Atexia a recouru à un spectrosonde pour retrouver le tracé des gaines initiales, ce qui lui a permis de n'avoir qu'à repositionner les nouveaux boîtiers d'encastrement.

Le principe de fonctionnement de l'appareil repose sur l’émission d'un signal radio en bout de sonde et sa reconnaissance par le récepteur, qui indique de manière précise l’endroit où se trouve l'extrémité de la sonde.

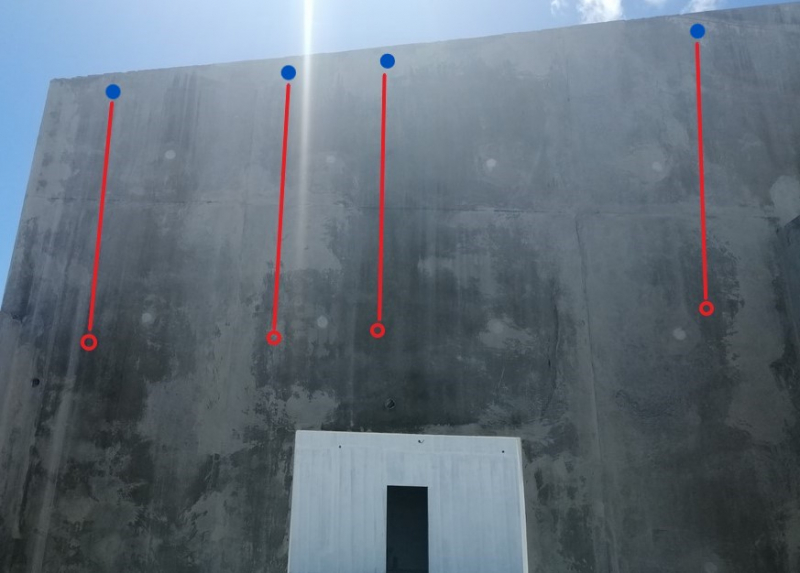

Dans la situation rencontrée par Atexia (voir photo ci-dessous), les boîtiers en tête de mur (points bleus en haut du mur) devaient être redescendus d'environ 3 mètres (suivant les lignes rouges). Le chef de chantier a utilisé le kit spectrosonde en glissant l'aiguille flexible dans la gaine ICTA existante pour la raccorder sur le boîtier émetteur puis, à l'aide de la canne-antenne, il a sondé le mur afin de détecter l'extrémité émettrice de l'aiguille. Cette méthode lui a permis de repérer le cheminement des gaines existantes jusqu'à la hauteur souhaitée des nouveaux boîtiers (points rouges). Dès lors, il suffisait de percer à l'emplacement de ces boîtiers, sans avoir à rainurer tout le mur.

S15494 - Spectrosonde Utilisation du spectrosonde pour détecter le passage de gaines électriques

Un signal audio pour repérer l'obstruction

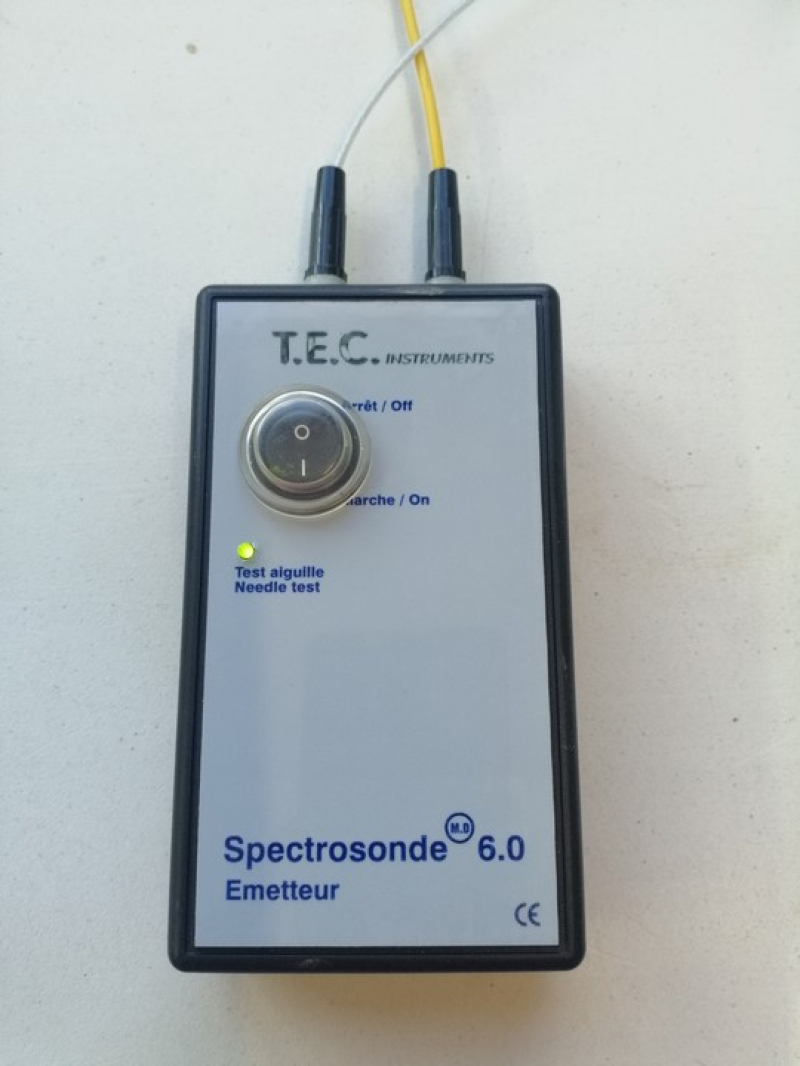

Le détecteur d’obstruction de canalisation-spectrosonde fabriqué par T.E.C Instruments peut trouver des applications dans les travaux d'électricité, de plomberie, de pose et d'entretien de canalisations. Il s’utilise avec une aiguille de 20 mètres afin de pouvoir intervenir sur une longue canalisation. L'émission du signal sonore intervient en bout de sonde pour une plus grande précision et une action au plus près de l’obstruction. Le dispositif est muni d’une prise permettant le branchement d'un casque audio qui facilite la captation du signal dans les environnements bruyants.

Le kit comprend également deux piles 9V, une boîte à outils de transport rigide et un manuel d’utilisation.
