Solution
Maçonnerie : réaliser des chaînages et des linteaux avec des sabots de coffrage
Pour coffrer les chaînages et les linteaux, une entreprise de maçonnerie décide d'utiliser des sabots de coffrage réutilisables au lieu de serre-joints. La solution améliore les conditions de travail des opérateurs tout en optimisant la qualité des coffrages.
Date de mise à jour : 23 févr. 2024
Impact en prévention
L'utilisation des sabots de coffrage améliore les conditions de travail des salariés. Les opérateurs n'ont plus à positionner les de serre-joints pour coffrer, ce qui se faisait parfois dans des postures inconfortables. Ils ne risquent plus de se donner un coup avec le marteau lorsqu'ils bloquent leurs serre-joints et n'ont plus à réaliser de trou pour les faire passer au travers du mur. De plus, les planches de coffrage ne peuvent plus chuter car elles reposent sur les entretoises et sont retenues par les sabots, eux-mêmes retenus par des clavettes. Enfin, on constate une amélioration de la qualité une fois les chaînages ou linteaux décoffrés : aucune coulure de béton n'est observée.
Des coffrages plus rapides et plus simples
Cette entreprise de maçonnerie cherche des solutions pour optimiser la réalisation de linteaux et de chaînages. La méthode traditionnelle consiste en effet à utiliser des serre-joints lourds, tout en maintenant les planches de coffrage, et parfois à réaliser des trous dans les murs pour faire passer les serre-joints, tout ceci mobilisant deux personnes.
Le chef d'entreprise décide de tester un système de coffrage composé de sabots reliés par des entretoises réglables. De chaque côté de l'ouvrage, une clavette permet de goupiller le sabot avec l'entretoise. Une fois tous les sabots mis en place, l'opérateur place ses planches de coffrage. Quand le béton est sec, il suffit d'enlever les planches, les clavettes et les sabots : seules les entretoises restent coulées dans l'ouvrage. Le système est donc pour l'essentiel réutilisable sur de nombreux chantiers.
Avec ce système, le risque de chute d'éléments (planches, serre-joints) est fortement réduit, et un seul compagnon suffit pour préparer le coffrage. L'entreprise a amélioré les conditions de travail de ses salariés tout en gagnant en productivité et en qualité de travail.
Avant
Deux compagnons mobilisés sur le coffrage
Pour réaliser les linteaux et les chaînages, il fallait a minima deux opérateurs : pendant que l'un maintenait les planches de coffrage, l'autre mettait en place les serre-joints. Il fallait parfois percer les murs pour passer les serre-joints.
Coffrage de chaînage traditionnel
Après
Un seul compagnon pour la même tâche
Désormais, un seul opérateur suffit pour réaliser les coffrages des chaînages et des linteaux. Il lui suffit de positionner le sabot avec l'entretoise sécable sur le mur puis de placer la clavette de blocage dans le trou de l'entretoise afin de goupiller l'ensemble. Il n'y a plus lieu de faire des trous dans le mur. Lors du décoffrage l'opérateur récupère les sabots et les clavettes, seules restent les entretoises dans le béton.

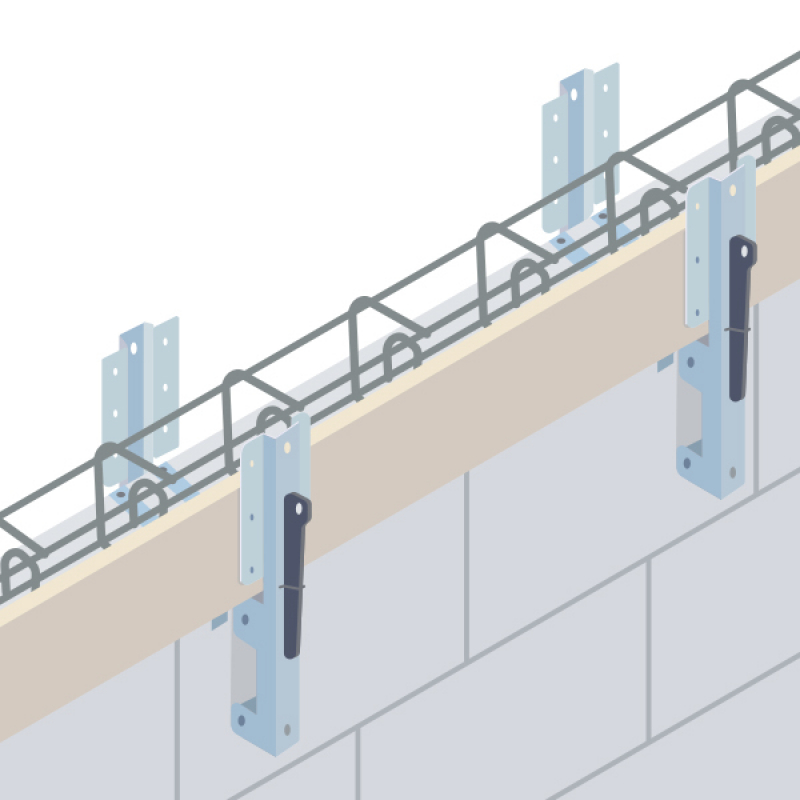

Chaînage coffré avec les sabots
Sabot de coffrage et entretoise avant coffrage
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Chute d'objets
Risque secondaire
Heurt
Risque supprimé
Impact qualité et RSE
Qualité
Meilleure finition après décoffrage.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,13 euro de gains.
Retour sur investissement
Près de dix mois sont nécessaires pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 22 euros par an.
Économie réalisée
L’économie globale est de 43 euros (gains - coûts).
Bilan économique
- Durée envisagée : 1 an
- Effectif concerné : 2 personnes
L'utilisation des sabots de coffrage est une opération rentable pour l'entreprise. Les coûts d'achat du système, qui restent modiques, sont plus que compensés par les gains de productivité sur la réalisation des linteaux et des chaînages. De plus, la plupart des éléments du système sont réutilisables, à l'exception des entretoises.
En remplaçant les serre-joints et les écarteurs bois par des sabots de coffrage pour réaliser ses chaînages, l'entreprise va presque trois fois plus vite pour réaliser cette tâche.
Coût
| Achats |
332 € |
| Total Coûts | 332 € |
Gains
| Achats |
25 € |
| Production |
350 € |
| Total Gains | 375 € |
Coût
|
Achats 332 € Sabots de coffrage avec leurs clavettes 162 € Achat des entretoises sécables non récupérables 170 € |
|
Total Coûts 332 € |
Gains
|
Achats 25 € Economies sur l'achat d'écarteurs bois et de la visserie 25 € |
|
Production 350 € Gains de temps sur la réalisation des chaînages et des linteaux 350 € |
|
Total Gains 375 € |
