Solution
Manipuler les tuyaux en béton à l'aide d'une pince de manutention
Fixée au bras de la pelle mécanique, la pince est spécialement conçue pour manipuler des buses en béton jusqu'à 600 cm de diamètre. Son utilisation couvre aussi bien les opérations de déchargement que la pose dans les tranchées, permettant d'effectuer ces tâches sans intervention humaine directe en supprimant notamment les risques de chute à l'élingage.
Date de mise à jour : 23 juil. 2024
Impact en prévention
L'utilisation de la pince pour tuyaux béton présente plusieurs avantages en termes de sécurité et d'efficacité sur le chantier. En voici les principaux points :
- Suppression des risques de chute de hauteur : lors du déchargement du camion de livraison, la pince autonome élimine le besoin d'intervention humaine en hauteur, supprimant du même coup le risque de chutes.
- Réduction des TMS : l'accrochage de la charge n'exige plus d'intervention manuelle, ce qui diminue les efforts physiques des compagnons
- Diminution des risques de chute de plain-pied : le mouvement des salariés effectuant l'accrochage et le décrochage est réduit, ce qui diminue les risques de chute de plain-pied, particulièrement dans les zones de circulation dense sur le chantier.
- Prévention du risque d'écrasement : en éliminant l'intervention humaine pour l'accrochage, les risques d'écrasement ou de coincement des membres supérieurs sont significativement réduits.
- Éloignement des compagnons de la charge : la pince peut être guidée en fond de fouille à l'aide des poignées présentes sur l'appareil, réduisant ainsi les risques de heurt entre la charge et les opérateurs.
Il est cependant essentiel de noter un point de vigilance : les tuyaux doivent toujours être saisis au centre de gravité afin d'éviter tout glissement et d'assurer une manipulation sûre (mêmes précautions que pour l'utilisation d'élingues).
Une solution polyvalente pour les opérations de levage des canalisations en béton

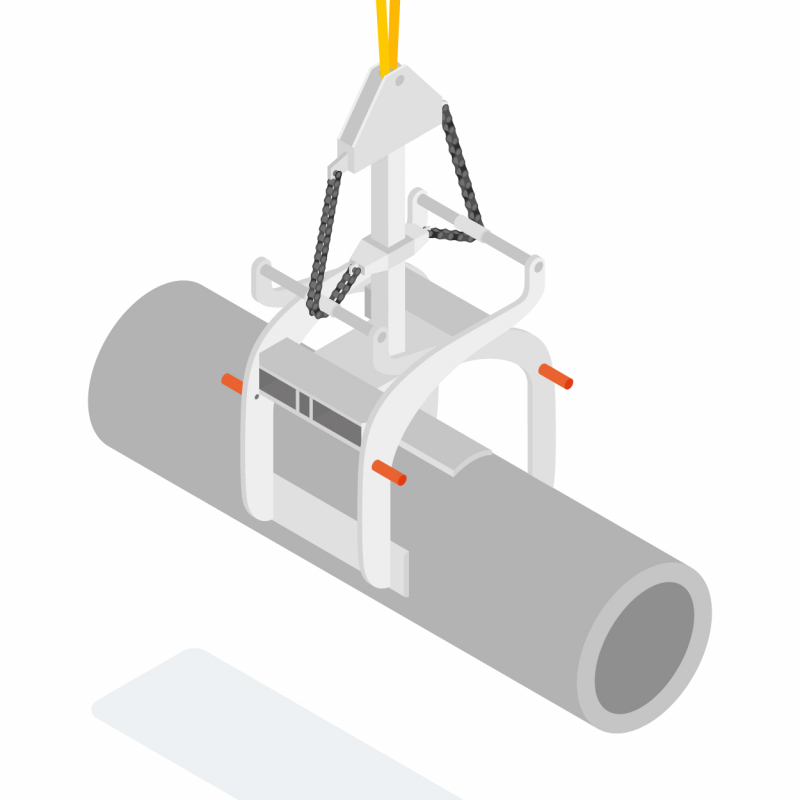

En remplacement de la méthode d'élingage par chaine ou sangle des tuyaux béton, cette pince de manutention (modèle RG-20/80) est spécifiquement conçue pour la préhension, le transport et la pose de tuyaux en béton d'un diamètre extérieur allant de 200 mm à 800 mm, avec une charge admissible pouvant atteindre 1 500 kg. Doté d'un œillet de suspension compatible avec divers accessoires de levage, cet équipement offre une solution polyvalente pour les opérations de levage.
En plus de sa capacité à manipuler efficacement les tuyaux, la pince permet d'améliorer significativement les conditions de sécurité et de travail des compagnons en leur évitant de s'impliquer directement dans les opérations de manutention. La solution permet également d'optimiser le rendement lors de la pose des canalisations en béton.
La pince est conçue pour la manutention de tuyaux d'un diamètre compris entre 200 et 600 mm.
La pince assure seule la manutention des tuyaux : plus besoin pour les compagnons de monter sur le camion pour l'élingage des tuyaux à décharger.
Prévention des TMS sur vos chantiers : profitez des aides financières du Fipu
Le Fipu, fonds d’investissement dans la prévention de l’usure professionnelle, vous aide financièrement à agir sur trois facteurs de risques de TMS (troubles musculo-squelettiques) :
- les manutentions manuelles de charges ;
- les postures pénibles définies comme positions forcées des articulations ;
- les vibrations mécaniques.
150 millions d'euros d'aides financières directes sont mis à disposition des entreprises en 2024. 70% de ces subventions sont destinées aux entreprises de moins de 49 salariés.
L'OPPBTP vous accompagne :
- L'OPPBTP invite les entreprises à faire appel à ses services pour les aider à monter leur dossier de subvention et organiser des actions de prévention des TMS.
- Accédez à notre boîte à outils pour tout savoir sur les aides financières du Fipu et la prévention des TMS.
- Consultez la liste des matériels éligibles
- Faites directement vos demandes de subventions via la plateforme dédiée sur net-entreprises.fr.
Avant
Des compagnons au contact immédiat des tuyaux
Lors des phases de déchargement et de pose, un opérateur était traditionnellement chargé de monter au sommet du chargement du camion, situé à environ 3 mètres de hauteur, afin de positionner le système de levage tel que l'élingue ou les sangles. Pendant ce temps, un autre compagnon se trouvait au sol pour désélinguer la buse une fois qu'elle était abaissée, pour son stockage temporaire ou sa mise en place au fond de la fouille.
Après
Une manutention réalisée à 100 % avec la pince
Lors des phases de déchargement et de pose, la pelle équipée de la pince saisit la buse en béton et la déplace pour la positionner précisément à l'endroit désiré. Les compagnons n'ont plus à monter sur le camion ou à descendre dans le fond de la fouille, ce qui les éloigne des risques potentiels liés à la manutention (heurt, chute de charge, etc.).
Impact sur les risques
Risque principal
Chute de hauteur
Risque supprimé
Risque secondaire
Atteintes musculaires et articulaires
Risque supprimé
Risque secondaire
Ecrasement
Risque secondaire
Chute de plain-pied
Risque secondaire
Heurt
Performance de cette solution
Rendement (gains / coûts)
Pour un euro investi, cette solution génère 1,73 euro de gains.
Retour sur investissement
L'investissement est amorti en un peu plus d'une année.
Bilan par salarié/an
Le gain par salarié s'élève à 275 euros par an.
Économie réalisée
L'économie globale est de 1 650 euros (gains - coûts).
Bilan économique
L'utilisation de la pince pour tuyaux béton génère des gains de temps pour les opérateurs et une augmentation de la productivité de l'entreprise. Grâce à sa capacité à préhension autonome, elle permet de libérer un opérateur de cette tâche pendant 50 % de son temps.
En se basant sur l'utilisation actuelle de la pince, soit 600 m linéaires de canalisations posés par an, l'investissement est plus que rentabilisé en deux ans, avec un bilan positif pour l'entreprise estimé à 650 €.
Coût
| Achats |
2 190 € |
| Entretien |
60 € |
| Total Coûts | 2 250 € |
Gains
| Production |
3 900 € |
| Total Gains | 3 900 € |
Coût
|
Achats 2 190 € Achat de la pince 2 075 € Frais de livraison 115 € |
|
Entretien 60 € Coût de la vérification annuelle 60 € |
|
Total Coûts 2 250 € |
Gains
|
Production 3 900 € Gain de temps sur la mise en place des buses 3 900 € |
|
Total Gains 3 900 € |
