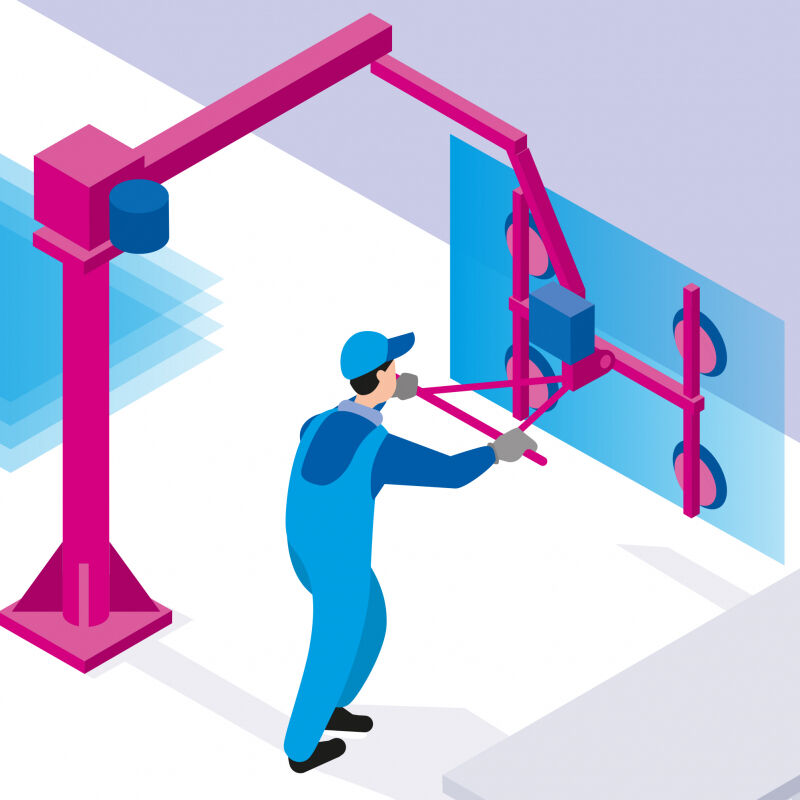

Manutentionner des vitrages à l’aide d’un palonnier à ventouses
Une entreprise spécialisée dans la menuiserie métallique et la serrurerie a installé un palonnier à ventouses pour manutentionner plus facilement des vitrages. Ceux-ci étant fragiles, encombrants et pesants, leur manipulation en atelier est, en effet, une opération délicate, notamment pour mettre en place le joint. L'utilisation du palonnier à ventouses contribue donc à de meilleures conditions de travail des opérateurs, en limitant par exemple les positions inconfortables.
Date de mise à jour : 3 mai 2024
Impact en prévention
Avec le palonnier à ventouses, vous facilitez et sécurisez les manutentions de lourds vitrages par vos opérateurs. Le risque de TMS est supprimé par l’abandon des manutentions manuelles. Les risques de retombée de charge ou encore de coupure sont limités, les pièces étant mieux maintenues grâce aux ventouses.
Sauvegarder un emploi grâce au palonnier à ventouses
Cette entreprise créée il y a plus de 50 ans compte moins de 20 salariés. Un collaborateur est dédié à l’assemblage des vitrages qui sont des pièces de verre fragiles, lourdes (65 kg) et encombrantes, occasionnant des lombalgies. Pour pallier cela, l’entreprise a installé un palonnier à ventouses qui permet de réduire les efforts manuels et contribue à un meilleur confort de travail de l’opérateur. Les autres salariés peuvent également se servir de ce matériel.
Prévention des TMS sur vos chantiers : profitez des aides financières du Fipu
Le Fipu, fonds d’investissement dans la prévention de l’usure professionnelle, vous aide financièrement à agir sur trois facteurs de risques de TMS (troubles musculo-squelettiques) :
- les manutentions manuelles de charges ;
- les postures pénibles définies comme positions forcées des articulations ;
- les vibrations mécaniques.
150 millions d'euros d'aides financières directes sont mis à disposition des entreprises en 2024. 70% de ces subventions sont destinées aux entreprises de moins de 49 salariés.
L'OPPBTP vous accompagne :
- L'OPPBTP invite les entreprises à faire appel à ses services pour les aider à monter leur dossier de subvention et organiser des actions de prévention des TMS.
- Accédez à notre boîte à outils pour tout savoir sur les aides financières du Fipu et la prévention des TMS.
- Consultez la liste des matériels éligibles
- Faites directement vos demandes de subventions via la plateforme dédiée sur net-entreprises.fr.
Avant
Des manipulations de vitrages risquées
Pour la manipulation des grands vitrages, l’opérateur devait attendre qu'un de ses collègues soit disponible pour l’aider. Et les risques générés étaient multiples : casse, coupure, TMS.
Après
Une intervention facilitée grâce au palonnier à ventouses
Maintenant, un seul opérateur peut prendre le vitrage sans forcer, le présenter sur la table, le positionner dans la menuiserie et le retourner pour finir de jointer.

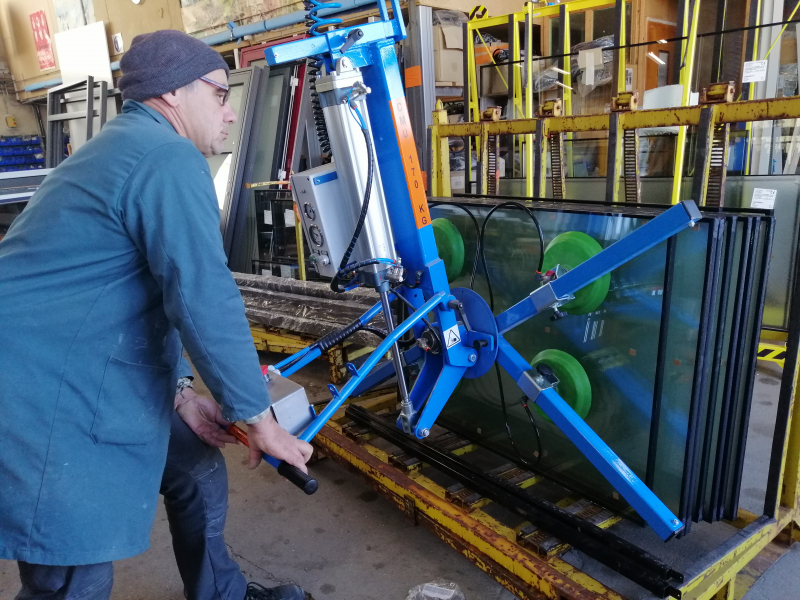

Récupération de vitrage sur palettes.

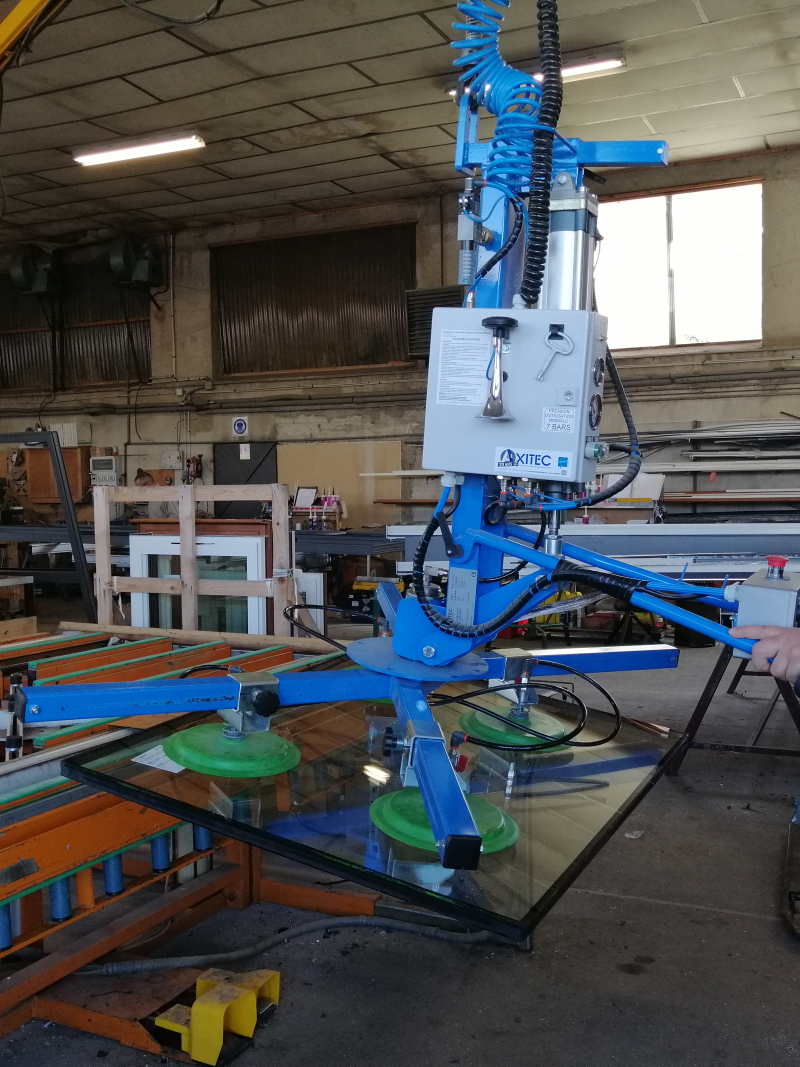

Manipulation de vitrage.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Retombée de la charge
Risque secondaire
Coupure ou sectionnement
Impact qualité et RSE
Qualité
Le palonnier réduit le risque de casse à la pose. Il permet aussi de gérer des volumes beaucoup plus grands, ce que l’entreprise ne pouvait auparavant pas faire figurer dans son offre.
Développement personnel
Le salarié ne force plus pour soulever les vitrages et se sent mieux.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 0,65 euro de gain.
Le Retour en prévention (ROP) de cette étude de cas est inférieur à un dans les conditions d'études décrites. Néanmoins, les bilans négatifs sont aussi gagnants. Dans le cas présent, 65 % des investissements ont été couverts par des gains observés, notamment en productivité et en achats ; le coût supporté par l'entreprise est donc nettement moindre que prévu.
Bilan par salarié/an
Le coût par salarié s’élève à 561 euros chaque année.
Économie réalisée
Le coût global est de 5 608 euros (gains – coûts).
Bilan économique
- Période envisagée : 5 ans
- Effectif concerné : 2 personnes
L’acquisition du palonnier à ventouses a permis d’améliorer les conditions de travail de l’ensemble des opérateurs amenés à manutentionner des vitrages. L’entreprise gagne en termes d’image, même si l'investissement n’est pas matérialisé financièrement ici.
Coût
| Achats |
11 165 € |
| Installation |
2 211 € |
| Entretien |
2 650 € |
| Total Coûts | 16 026 € |
Gains
| Achats |
6 658 € |
| Production |
3 760 € |
| Total Gains | 10 418 € |
Coût
|
Achats 11 165 € Achat d'un palonnier à ventouses 11 165 € |
|
Installation 2 211 € Maçonnerie (fosse + massif béton) pour l'installation et le tirage de ligne électrique 2 211 € |
|
Entretien 2 650 € Contrôle du levage tous les six mois 2 250 € Un lot de quatre ventouses à changer sur cinq ans 400 € |
|
Total Coûts 16 026 € |
Gains
|
Achats 6 658 € Subvention Agefip 6 658 € |
|
Production 3 760 € Montage du joint 3 760 € |
|
Total Gains 10 418 € |
