Solution

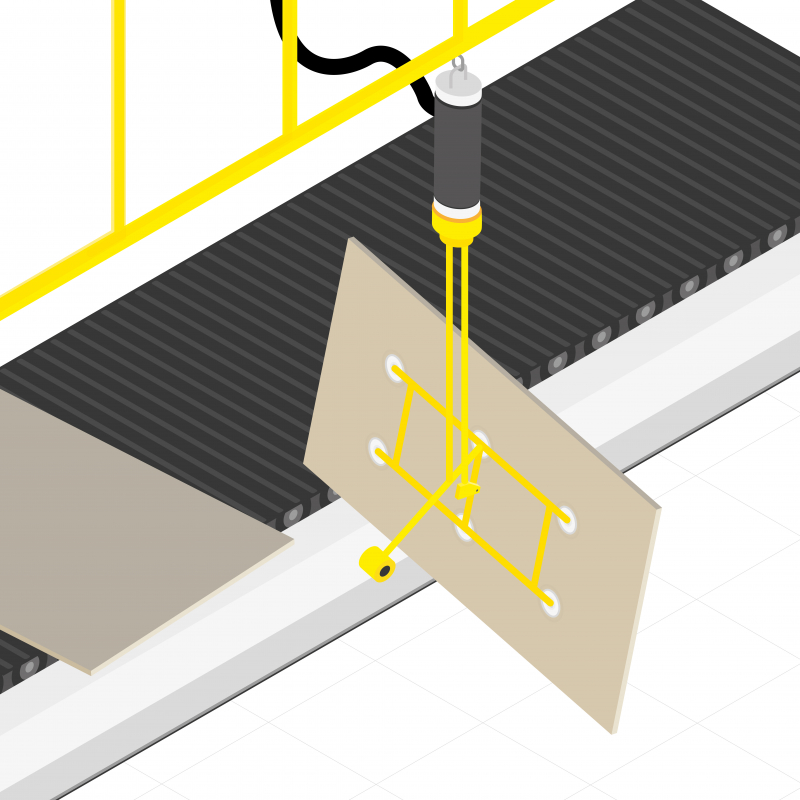

Manutentionner les panneaux bois avec un palonnier à ventouse
Une entreprise spécialisée dans la construction bois investit dans un palonnier à ventouses. L'appareil permet aux opérateurs de positionner des panneaux OSB sur les structures bois sans effort et avec une grande précision. La solution améliore les conditions de travail des opérateurs tout en boostant la productivité de l'atelier.
Date de mise à jour : 18 oct. 2024
Impact en prévention
L'utilisation du palonnier à ventouses améliore immédiatement les conditions de travail en atelier. La manutention et la pose des panneaux bois nécessitent beaucoup moins d'efforts physiques et les mains des compagnons ne sont plus exposées. La pose est aussi plus précise puisque, délesté du poids de la charge, l'opérateur peut positionner les panneaux au plus près des besoins.
Des panneaux bois positionnés en sécurité grâce au palonnier
Cette entreprise de construction bois utilise un volume important de panneaux bois pour ses chantiers. Leur transport dans l'atelier n'est pas facile car l'utilisation des sangles n'est pas recommandée pour certains panneaux comme l'OSB.
L'entreprise décide de s'équiper pour améliorer sa logistique. Le palonnier à ventouses prouve rapidement son utilité. Il permet de positionner les panneaux bois sur la scie à panneaux pour la découpe ou sur la table de montage pour l'assemblage des ossatures.
La mise en place se fait en cadence et sans effort physique, avec un seul opérateur.
Les gains de productivité sont importants, particulièrement pour les panneaux grand format, dont la manutention manuelle mobilisait jusqu'à quatre opérateurs.
Prévention des TMS sur vos chantiers : profitez des aides financières du Fipu
Le Fipu, fonds d’investissement dans la prévention de l’usure professionnelle, vous aide financièrement à agir sur trois facteurs de risques de TMS (troubles musculo-squelettiques) :
- les manutentions manuelles de charges ;
- les postures pénibles définies comme positions forcées des articulations ;
- les vibrations mécaniques.
150 millions d'euros d'aides financières directes sont mis à disposition des entreprises en 2024. 70% de ces subventions sont destinées aux entreprises de moins de 49 salariés.
L'OPPBTP vous accompagne :
- L'OPPBTP invite les entreprises à faire appel à ses services pour les aider à monter leur dossier de subvention et organiser des actions de prévention des TMS.
- Accédez à notre boîte à outils pour tout savoir sur les aides financières du Fipu et la prévention des TMS.
- Consultez la liste des matériels éligibles
- Faites directement vos demandes de subventions via la plateforme dédiée sur net-entreprises.fr.
Avant
Un risque d'écrasement des mains avec la manutention manuelle
Les panneaux bois courants (60 cm x 250 cm) étaient déplacés à la force des bras par deux opérateurs. Pour la pose de panneaux de grand format (156 cm x 305 cm), quatre hommes étaient nécessaires. Ces manutentions demandaient des efforts physiques importants, avec des risques d'écrasement pour les mains.
Après
Une manutention mécanisée et cadencée
Grâce à l'utilisation du palonnier à ventouses, un homme seul suffit à déplacer les panneaux, sans efforts physiques et au même rythme qu'auparavant. La cadence est maintenue mais les autres opérateurs peuvent être se consacrer à d'autres tâches. La productivité globale de l'atelier s'améliore.
Pour les panneaux de grand format, un seul opérateur suffit à assurer la manutention, contre quatre sans le palonnier à ventouses.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Ecrasement
Risque supprimé
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 4,31 euros de gains.
Retour sur investissement
L’investissement est remboursé en un peu plus de huit mois.
Bilan par salarié/an
Le gain par salarié s’élève à 2 193 euros chaque année.
Économie réalisée
L’économie globale pour l’entreprise atteint 26 321 euros (gains - coûts).
Bilan économique
- Période envisagée : 3 ans
- Effectif concerné : 4 personnes
L'utilisation du palonnier à ventouses est une source de bénéfices importants pour l'entreprise. L'investissement de départ est rapidement compensé par les gains de productivité de l'atelier.
Pour les formats courants, le temps de mise en œuvre est le même, mais il ne mobilise plus qu’un opérateur au lieu de deux. Pour les grands formats, l’opérateur seul en remplace quatre.
L'opération est rentable en moins d'un an.
Coût
| Achats |
5 000 € |
| Installation |
2 500 € |
| Entretien |
450 € |
| Total Coûts | 7 950 € |
Gains
| Production |
34 271 € |
| Total Gains | 34 271 € |
Coût
|
Achats 5 000 € Achat du palonnier à ventouses. 5 000 € |
|
Installation 2 500 € Aménagement du poste de travail et installation de l'appareil. 2 500 € |
|
Entretien 450 € Maintenance et vérification. 450 € |
|
Total Coûts 7 950 € |
Gains
|
Production 34 271 € Temps de main-d'œuvre gagné pour la pose des formats courants. 29 284 € Temps de main-d'œuvre gagné pour les panneaux grands formats. 4 986 € |
|
Total Gains 34 271 € |
