Solution
Mettre en œuvre les réseaux électriques HTA souterrains avec une enveloppe de protection
Pour la pose des câbles HTA souterrains, une entreprise décide d'utiliser une grille spécialement conçue pour la protection mécanique des réseaux enterrés. La solution facilite les opérations de mise en œuvre tout en améliorant les conditions de travail des salariés.
Date de mise à jour : 3 mai 2024
Impact en prévention
L'utilisation de l'enveloppe de protection pour les réseaux électriques améliore la sécurité du chantier en facilitant le mode opératoire. Les travaux sont plus rapides grâce à la réduction de la profondeur de la tranchée et à la suppression de la couche de sable. Cette optimisation réduit l'exposition aux risques routiers.
Un dispositif de protection des câbles électriques qui optimise leur mise en œuvre
L'utilisation d'enveloppes de protection pour les câbles électriques HTA souterrains a deux avantages. D'une part, elle permet une protection mécanique importante des réseaux contre les chocs pendant les opérations de remblaiement et de compactage, ce qui améliore leur tenue dans le temps. D'autre part, elle optimise l'organisation du chantier en réduisant de 5 cm la profondeur de la tranchée à creuser et en supprimant les apports de sable en fond de fouille. Les câbles protégés par l'enveloppe peuvent être déposés directement, ce qui diminue la durée des chantiers. Les gains de productivité s'accompagnent donc d'une amélioration des conditions de travail des compagnons exposés moins longtemps à l'environnement routier.
Avant
Une mise en œuvre des câbles électriques plus complexe
L'entreprise devait d'abord réaliser une tranchée de 100 cm de profondeur. Puis mettre en place au fond de la tranchée une couche de sable de 5 cm avec régalage. Elle pouvait alors réaliser la pose du câble puis les opérations de remblaiement et de finition.
Après
La pose des câbles électriques facilitée
Grâce au dispositif de protection des câbles électriques, la tranchée à creuser est un peu moins profonde (95 cm) et il n'est plus nécessaire de positionner au fond la couche de 5 cm de sable. Le câble sous fourreau peut être déposé directement en fond de fouille, avant les opérations de remblaiement et de finition.

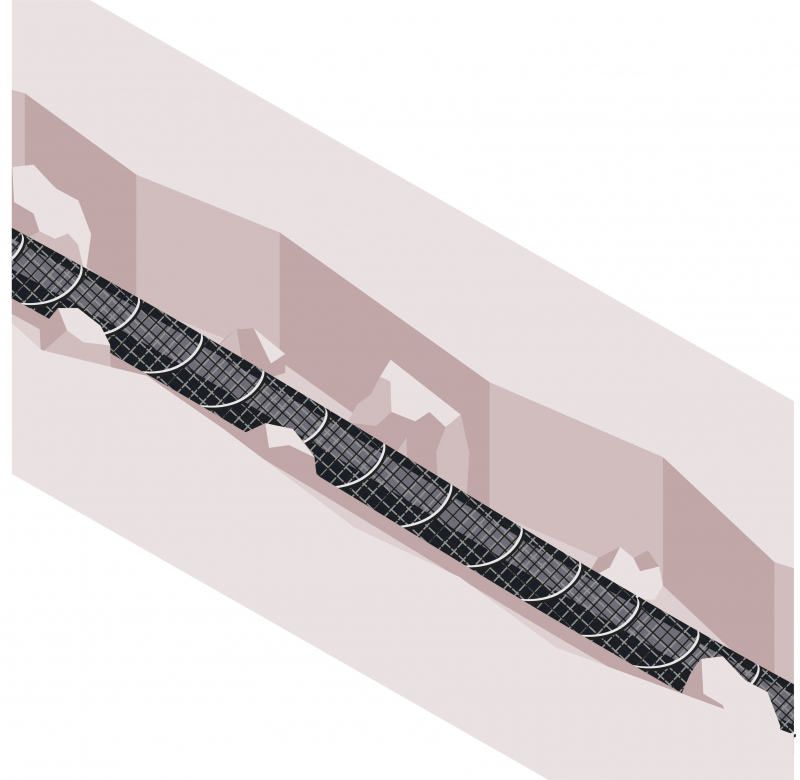

L'utilisation d'une enveloppe de protection permet de poser les réseaux directement dans la tranchée sans lit de sable.
Impact sur les risques
Risque principal
Risque routier sur voie publique
Risque secondaire
Atteintes musculaires et articulaires
Risque secondaire
Heurt
Risque secondaire
Bruit
Impact qualité et RSE
Qualité
L'enveloppe de protection garantit la bonne pose et la protection du câble électrique.
Développement durable
La solution permet de diminuer le nombre de passes et donc les consommations des engins de chantier (gaz, carburant).
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,01 euro de gains.
Retour sur investissement
Moins d'un an est nécessaire pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 18 euros par an.
Économie réalisée
L’économie globale est de 53 euros (gains - coûts).
Bilan économique
- Durée envisagée : 1 an
- Effectif concerné : 3 personnes
L'utilisation de l'enveloppe de protection pour les réseaux électriques HTA souterrains génère un gain économique modéré. L'achat des gaines représente un coût supplémentaire. Il est cependant compensé par les économies réalisées sur la couche de sable, désormais inutile, et par la diminution du nombre de passages des engins. La tranchée creusée est en effet moins profonde de 5 cm, ce qui permet de réduire les volumes de terres à évacuer et les opérations de remblaiement.
Coût
| Décision |
520 € |
| Conception |
480 € |
| Achats |
3 515 € |
| Total Coûts | 4 515 € |
Gains
| Achats |
2 700 € |
| Production |
1 800 € |
| Développement durable |
68 € |
| Total Gains | 4 568 € |
Coût
|
Décision 520 € Recherche du matériel adapté. 240 € Recherche des fournisseurs. 280 € |
|
Conception 480 € Montage du dossier de validation de la solution par Enedis. 480 € |
|
Achats 3 515 € Achat câble HTA. 1 415 € Achat de gravier pour remblaiement 0/20 (35 € la tonne). 2 100 € |
|
Total Coûts 4 515 € |
Gains
|
Achats 2 700 € Économies sur l'achat de sable 0/2 (40 € la tonne). 2 700 € |
|
Production 1 800 € Diminution du nombre de passages pour remblaiement de la tranchée. 1 800 € |
|
Développement durable 68 € Diminution des volumes de déblai de terres argileuses. 68 € |
|
Total Gains 4 568 € |
