Solution
Optimiser la finition des menuiseries avec une table basculante rotative
Pour améliorer l'ergonomie du poste finition de sa chaîne de production, une entreprise de menuiserie investit dans une table basculante rotative et son chariot de manutention. La solution améliore la qualité et procure un meilleur confort de travail aux opérateurs.
Date de mise à jour : 11 déc. 2023
Impact en prévention
L'utilisation de la table basculante rotative améliore immédiatement les conditions de travail de l'opérateur. Le risque d'atteinte musculaire et articulaire est supprimé car l'opérateur ne soulève plus de charges et travaille dans des positions plus confortables, toujours à hauteur d'homme. Le risque de basculement ou de renversement des matériaux est lui aussi évité : les menuiseries sont soit sur la table basculante rotative, soit sur le chariot associé, le transfert entre les deux équipements se faisant facilement grâce à la présence des galets de roulement.
Outre ces avantages en prévention on constate une progression de la qualité de production, l'amélioration de la manutention réduisant fortement les dégradations sur les menuiseries.
Un poste de travail plus ergonomique
Cette entreprise réalise en moyenne 150 menuiseries par an dans son atelier : son dirigeant a souhaité améliorer le poste de travail en phase finition pour ses salariés. Cette étape demande en effet de nombreuses manutentions pour installer la menuiserie sur le poste de travail puis pour la déplacer dans les positions souhaitées.

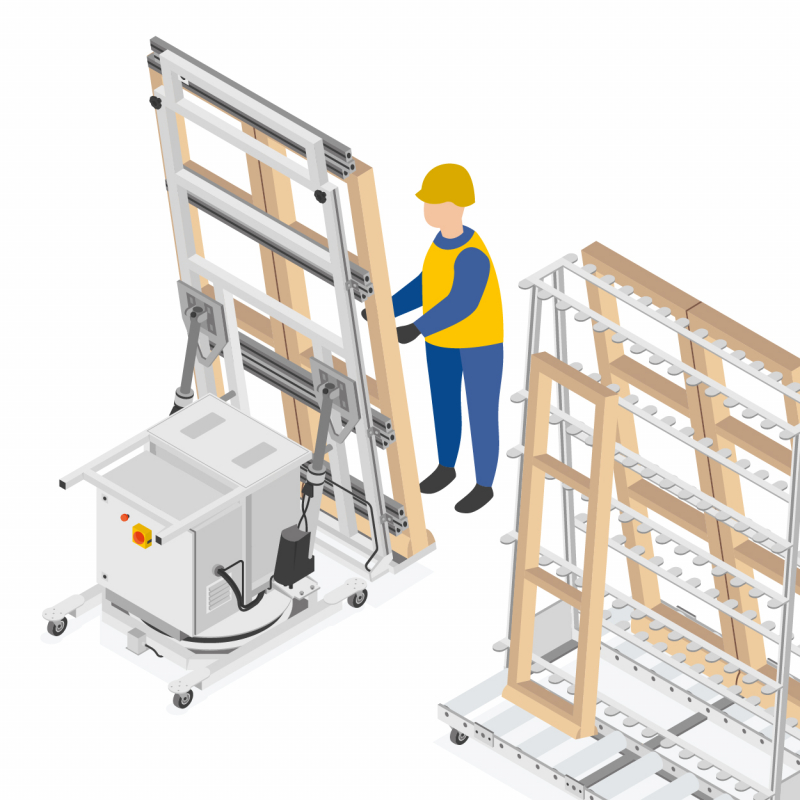

Le choix de l'entreprise se porte sur une table basculante rotative et son chariot d'approvisionnement. La solution montre vite son efficacité en termes de prévention : le chariot permet d'amener facilement les menuiseries vers la tables, et la translation se fait sans effort grâce aux galets de roulement. L'opérateur peut ensuite commander la table pour changer le positionnement de la menuiserie et réaliser les opérations de finition, en étant assuré de travailler toujours à hauteur d'homme. A terme, la solution se révèle aussi rentable, grâce aux gains de productivité.

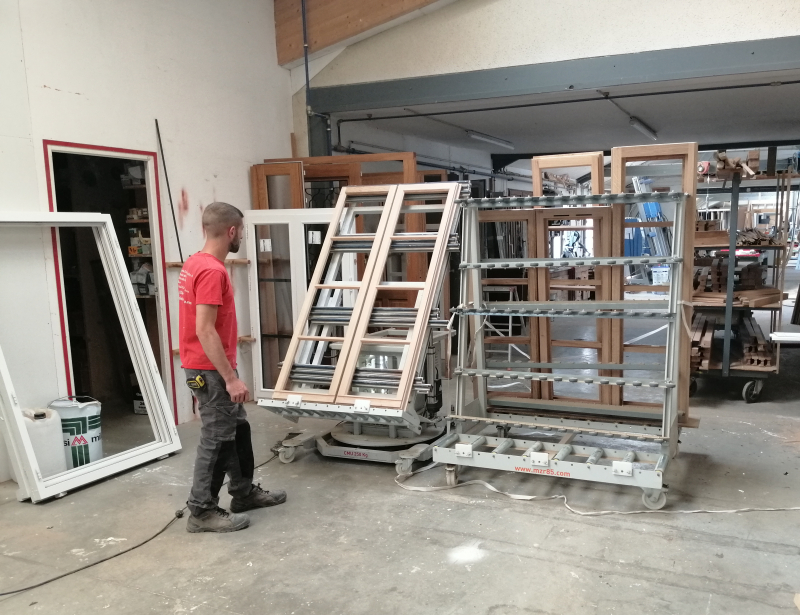

Le chariot d'approvisionnement permet de déplacer sans effort les menuiseries dans l'atelier, pour les amener à la table basculante rotative.

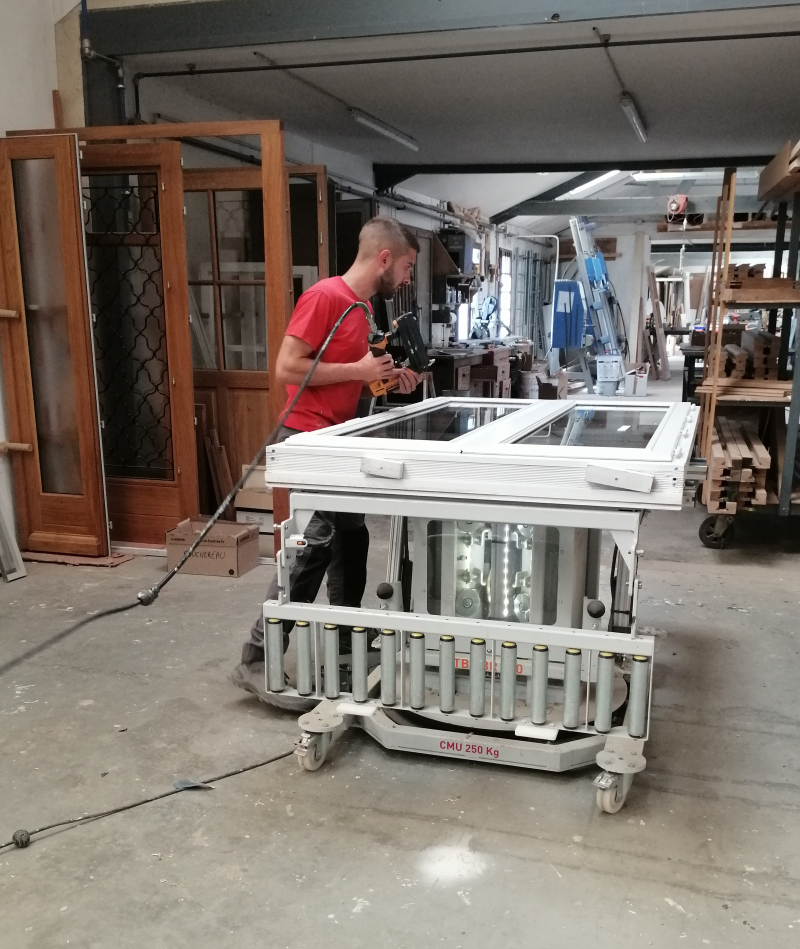

Outre les avantages de la solution sur la manutention, l'opérateur est désormais assuré de pouvoir travailler à hauteur d'homme.
Prévention des TMS sur vos chantiers : profitez des aides financières du Fipu
Le Fipu, fonds d’investissement dans la prévention de l’usure professionnelle, vous aide financièrement à agir sur trois facteurs de risques de TMS (troubles musculo-squelettiques) :
- les manutentions manuelles de charges ;
- les postures pénibles définies comme positions forcées des articulations ;
- les vibrations mécaniques.
150 millions d'euros d'aides financières directes sont mis à disposition des entreprises en 2024. 70% de ces subventions sont destinées aux entreprises de moins de 49 salariés.
L'OPPBTP vous accompagne :
- L'OPPBTP invite les entreprises à faire appel à ses services pour les aider à monter leur dossier de subvention et organiser des actions de prévention des TMS.
- Accédez à notre boîte à outils pour tout savoir sur les aides financières du Fipu et la prévention des TMS.
- Consultez la liste des matériels éligibles
- Faites directement vos demandes de subventions via la plateforme dédiée sur net-entreprises.fr.
Avant
De nombreuses manutentions manuelles
Jusque-là, l'opérateur approvisionnait son poste de travail à l'aide d'un chariot transportant les menuiseries à plat. A plusieurs reprises, il devait manutentionner manuellement sa menuiserie, soit pour la mettre à plat sur son établi, soit pour l'appuyer contre celui-ci. Pour ces phases de manutention, il devait faire appel à un collègue à plusieurs reprises. Le temps moyen cumulé pour cette phase de finition était de deux heure et trente minutes.
Après
Des manutentions mécaniques pour une meilleure exécution
L'opérateur dispose d'une table basculante rotative, approvisionnée à l'aide d'un chariot transportant les menuiseries debout. La translation de la menuiserie du chariot à la table se fait à l'aide des galets de roulement. Une fois la menuiserie installée sur la table, l'opérateur dispose d'une commande pour mettre la menuiserie dans les différentes positions souhaitées pour la phase de finition. Le temps moyen d'exécution pour cette phase est désormais de 1h40.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque supprimé
Risque secondaire
Basculement - Renversement
Risque supprimé
Impact qualité et RSE
Qualité
L'entreprise constate moins de dégradations sur les menuiseries grâce à l'amélioration des manutentions permises par la table basculante rotative et son chariot.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,07 euro de gain.
Retour sur investissement
L’investissement est amorti en moins de 5 ans.
Bilan par salarié/an
Le gain par salarié s’élève à 111 euros par an.
Économie réalisée
L’économie globale est de 1 105 euros (gains - coûts).
Bilan économique
- Période envisagée : 5 ans
- Effectif concerné : 2 personnes
L'utilisation de la table basculante rotative et de son chariot de manutention se révèle, à terme, une opération rentable pour l'entreprise. L'investissement de départ est progressivement compensé par des gains de productivité sur la finition. Sur 5 ans, l'entreprise générera au final 1 105 € de bénéfices en économisant 126 heures de production pénibles sur cette phase.
Coût
| Achats |
15 748 € |
| Formation |
68 € |
| Installation |
27 € |
| Production |
63 € |
| Total Coûts | 15 905 € |
Gains
| Production |
17 010 € |
| Total Gains | 17 010 € |
Coût
|
Achats 15 748 € Achat de la table basculante rotative + chariot 15 748 € |
|
Formation 68 € Prise en main de la nouvelle table 68 € |
|
Installation 27 € Réception, déballage et installation dans l'atelier 27 € |
|
Production 63 € Electricité 63 € |
|
Total Coûts 15 905 € |
Gains
|
Production 17 010 € Gains sur les temps de production en phase finition 17 010 € |
|
Total Gains 17 010 € |
