Optimiser le coulage des voiles béton de façade avec un outil coffrant sur mesure

Pour la réalisation des voiles béton aux étages, une entreprise de gros œuvre développe un outil coffrant sur mesure qui offre aux compagnons des protections adaptées au travail en hauteur. Plus sûre, la méthode permet aussi de gagner en productivité.

Date de mise à jour : 23 juil. 2024

Impact en prévention

La mise en place de l'outil coffrant offre aux compagnons une protection améliorée pour le risque de chute de hauteur, durant toute la durée des opérations de coffrage :

des garde-corps lestés sur roues sont positionnés sur la dalle, à l'emplacement des futures fenêtres, et en rive de dalle au droit des voiles à réaliser
pour permettre la mise en place de la peau extérieure de l'outil coffrant, les garde-corps périphériques provisoires sont déposés via les garde-corps lestés
la peau extérieure de l'outil coffrant est grutée et mise en place sur la façade depuis cette plateforme
une fois cette première partie de l'outil mise en place, la plate forme sécurisée est retirée. Les compagnons sont toujours protégés du risque de chute par la peau extérieure de l'outil coffrant.
la peau intérieure est alors grutée et mise en place pour refermer l'outil coffrant. L'accès au poste de coulage est assuré par un escalier intégré à la peau intérieure de l'outil coffrant.

Sécuriser le travail en hauteur lors du coulage des voiles de façades

L'entreprise a décidé de développer cet outil coffrant en remplacement des PTE (plates-formes de travail en encorbellement) en partie courante de l'ouvrage. Deux modules identiques ont été réalisés sur mesure : chaque élément est composé de deux peaux coffrantes, de 10 m de long et de 2,80 m de haut. L'outil est par ailleurs équipé de rangements pour stocker les tiges de coffrage.

Le dispositif présente plusieurs avantages en termes de sécurité, par rapport au travail sur les PTE. Le retrait des garde-corps provisoires et la mise en place de l’outil coffrant se font depuis la plate-forme de travail provisoire sécurisée et lestée, installée préalablement. Cette dernière est équipée de roues et peut être déplacée pour libérer de la place au moment d'effectuer le ferraillage. Une fois celui-ci réalisé, la seconde peau est mise en place à l'aide de la grue, puis refermée pour permettre le coulage. Enfin, l'accès en hauteur est sécurisé par un escalier directement installé sur l'outil plutôt que par une échelle de banche.

En termes de production, la solution se révèle aussi avantageuse. Réalisé sur mesure, l'outil coffrant répond aux contraintes d'environnement du chantier et résout la problématique de calepinage qui peut se rencontrer avec les PTE. Un seul outil coffrant remplace plusieurs plateformes en encorbellement, ce qui permet de réduire le nombre d'opérations de levage. L'outil coffrant étant utilisé seulement en partie courante de l'ouvrage, un petit linéaire de banches et de PTE reste tout de même nécessaire pour les zones inaccessibles à l'outil.

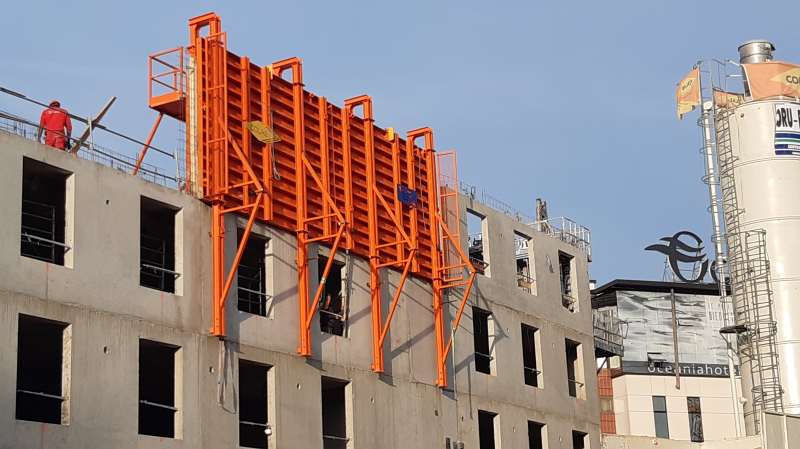

S17207_OutilCoffrant_Façade Long de 10 m, l'outil coffrant remplace à lui seul plusieurs plates-formes de travail en encorbellement.

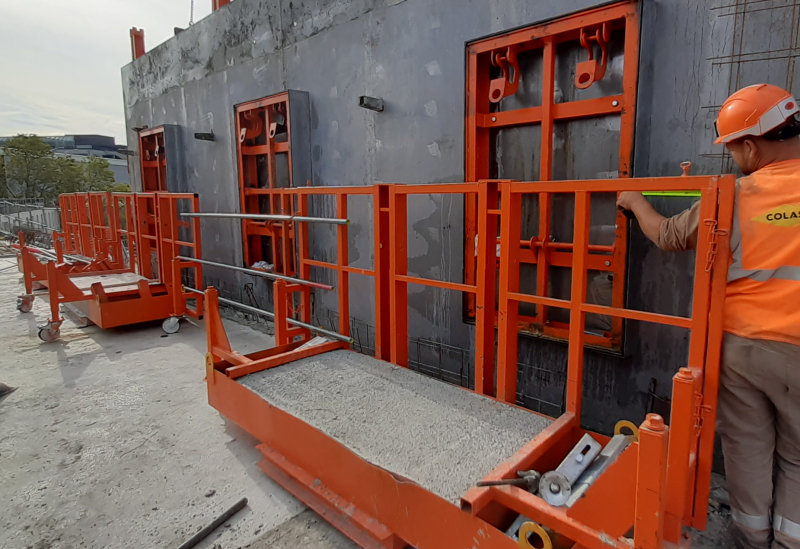

S17207_OutilCoffrant_Lest La plate-forme de travail lestée permet aux compagnons de réaliser leurs tâches en toute sécurité.

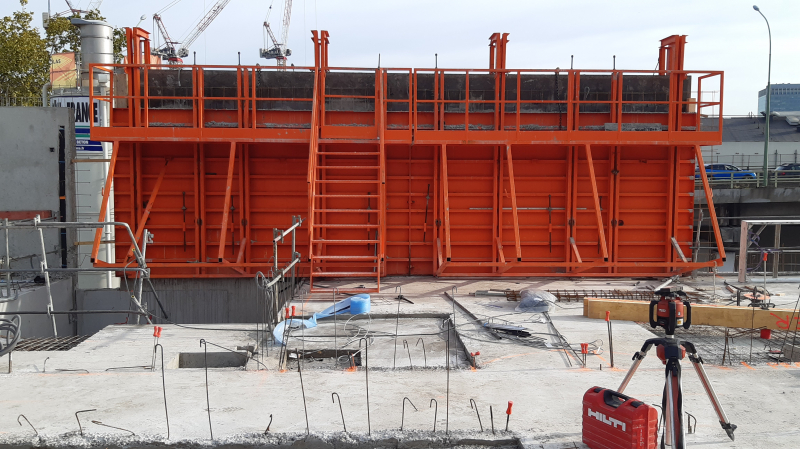

S17207_OutilCoffrant_Escalier L'accès en hauteur est sécurisé par un escalier directement installé sur l'outil.

Avant

La mise en place de plusieurs PTE

Pour le coffrage des voiles de façade, l’entreprise utilisait des banches sur plates-formes de travail en encorbellement (PTE). Il fallait installer de nombreuses PTE pour couvrir la longueur voulue, ce qui multipliait les opérations de levage et d'ancrage des plates-formes, les manutentions et les risques de chute. L'entreprise devait aussi veiller au bon calepinage des PTE.

Après

Un seul outil coffrant

En partie courante, le nouvel outil de coffrage remplace l’ensemble des banches sur PTE. Réalisé sur mesure, l'outil couvre à lui seul 10 m linéaire, ce qui facilite sa mise en place et limite les opérations de levage. Lestée et sécurisée, la plate-forme de travail permet aux compagnons de préparer le coulage en toute sécurité. L'accès en hauteur est lui aussi sécurisé, grâce à un escalier directement installé sur l'outil.

Impact sur les risques

Risque principal

Chute de hauteur

Risque secondaire

Effondrement du matériel

Impact qualité et RSE

Qualité

L'utilisation de l'outil coffrant limite les opérations de rebouchage des trous de tiges de serrage et réduit la fréquence des reprises

Performance de cette solution

Rendement (gains / coûts)

Pour un euro investi, cette solution génère 2,14 euros de gains.

Retour sur investissement

L'investissement est amorti en un peu plus d'un mois.

Bilan par salarié/an

Le gain par salarié s'élève à 36 935 euros.

Économie réalisée

L'économie globale est de 221 612 euros (gains - coûts).

Bilan économique

La mise en place de l'outil coffrant est une solution clairement rentable pour l'entreprise. La méthode permet des gains de temps sur la partie gros œuvre avec une réduction de 4 jours par niveau pour le poste de coulage des voiles. L'outil coffrant nécessite également moins de personnel pour sa mise en place et sa manipulation.

Au final, les gains de temps sur le poste coulage sont estimés à un mois de chantier. Cette réduction des délais se répercute également sur d'autres postes, générant des économies sur la location de la base vie, de la grue, des matériels de chantier hors banche et PTE, ainsi que sur les coûts d'encadrement de chantier qui sont, eux aussi, diminués d'un mois.
