    Podiums de protection de cage d’ascenseur : quels dispositifs choisir ?

    Les podiums de protection de cage d’ascenseur (PCA) sont particulièrement adaptés pour sécuriser les trémies d’ascenseur, dont les dimensions sont plus conséquentes que des trémies destinées à des réseaux techniques. Ces podiums servent à la fois de surface de travail et de circulation mais également de plate-forme pour la réception des charges, pour la réalisation des ouvrages verticaux (banches, panneaux de coffrage…) ou pour les transferts de matériels dans les étages. Certains de ces matériels permettent aussi de réaliser les finitions de l’intérieur de la cage en offrant une surface sécurisée aux finisseurs.

    Les PCA sont généralement constitués d’une ossature en métal et d’une plate-forme en bois et sont adaptés à la dimension des trémies. Ils sont équipés de points de préhension permettant leur mise en place et leur positionnement à l’aide d’un moyen de levage au fur et à mesure de l’élévation du bâtiment. Selon le matériel, ils peuvent aussi servir de moyen d’accès au plancher supérieur.

    Plusieurs types de plates-formes existent ; elles se distinguent notamment par leur système de maintien et de fixation dans les gaines d’ascenseur.

    Plate-forme autocoinçante équipée de moyen d’accès

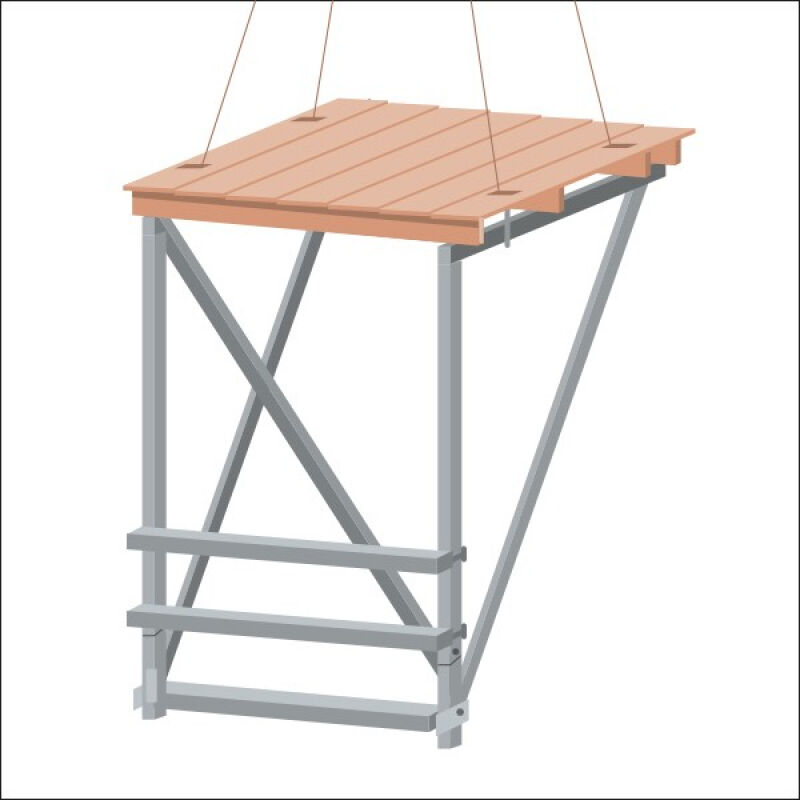

    Cette plate-forme, d’environ une hauteur d’étage, se compose d'un plateau qui obture la trémie et qui repose sur deux ou trois consoles assemblées et contreventées, en appui sur le seuil de la porte d’ascenseur.

    Le blocage et le contreventement de la plate-forme dans la gaine sont assurés par le basculement de l’ensemble, les bracons (horizontaux et diagonaux) permettant de venir en appui sur le mur opposé de la gaine.

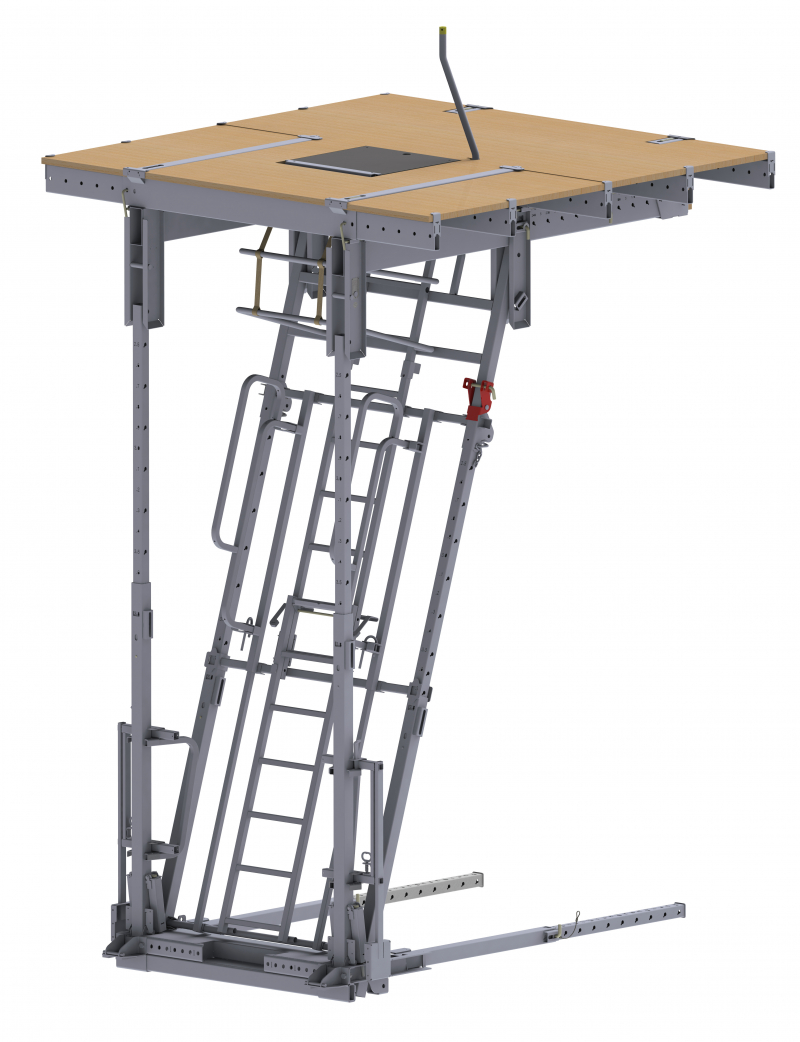

    260 Fiche AT Un podium modulable pour cage d'ascenseur Podium autocoinçant

    Podium sur rochets

    Ce type de plate-forme dispose d’un système de blocage inclinable (rochets) fonctionnant dans un seul sens (en remontée), ce qui empêche le mouvement en sens inverse de la plate-forme.

    Des emplacements ou engravures sont incorporés dans deux voiles opposés de la gaine d’ascenseur (deux réservations par voile), afin de servir d’encastrement pour les rochets soudés à l’ossature de la plate-forme.

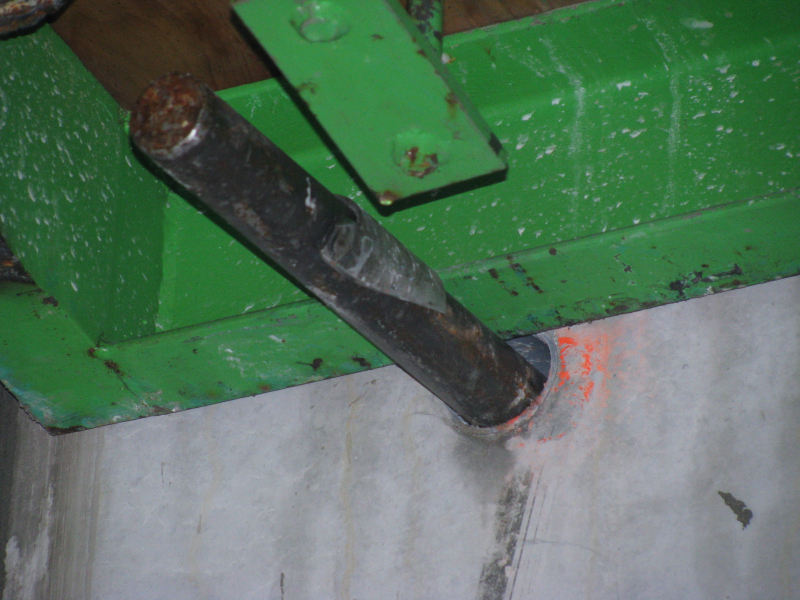

    S16649 - Podium rochet2 Rochet avec détrompeur

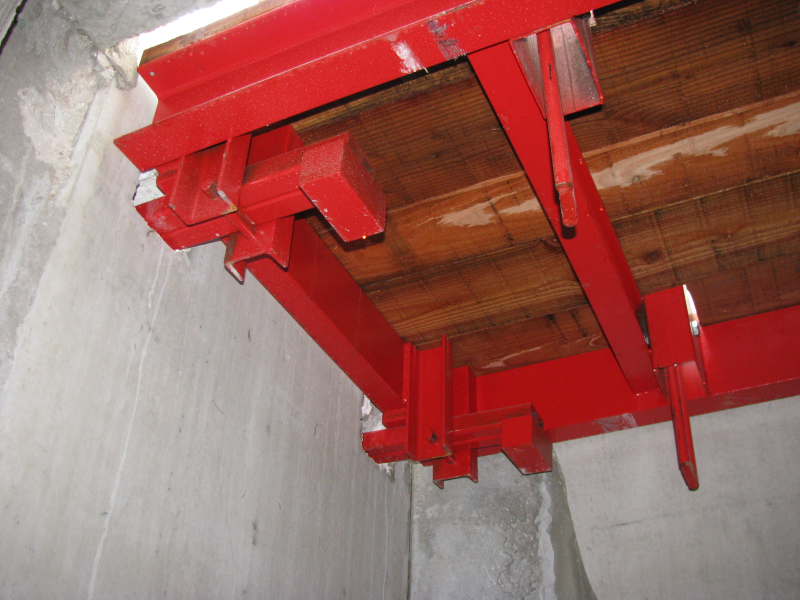

    S16999 - Podium à rochet Podium à rochet

    Podium sur claps

    Ce type de podium se distingue des autres plates-formes par les modalités de fixation. Les attaches sont ici indépendantes de la plate-forme et sont déployées une fois le podium à niveau.

    Des percements traversants sont réalisés dans les voiles et sont positionnés sur le même principe que pour les rochets (deux fixations sur deux voiles opposés).

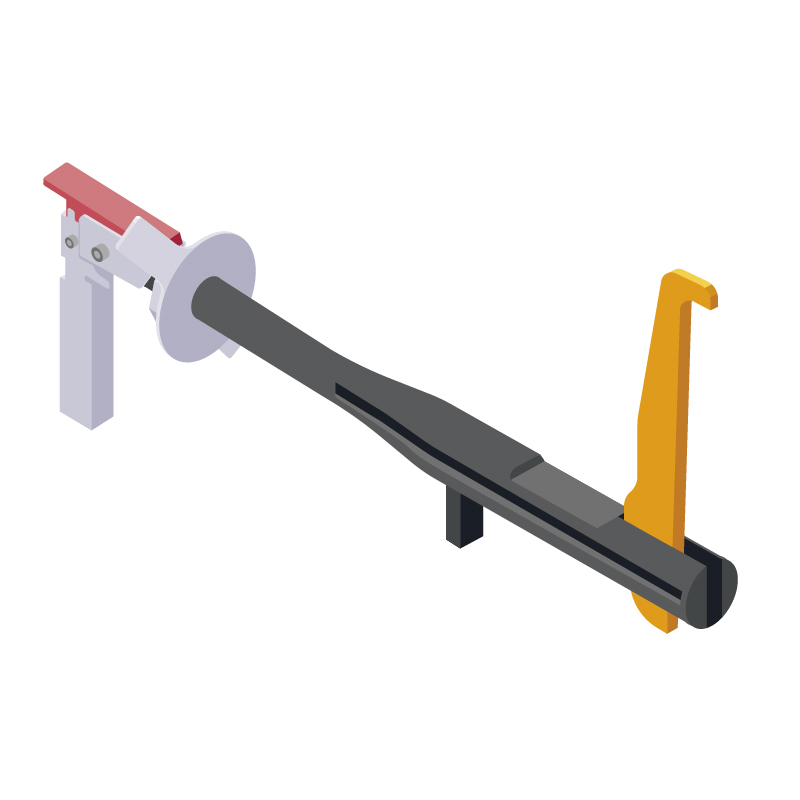

    Les claps sont similaires aux attaches des plates-formes de travail en encorbellement (PTE) utilisées pour les ouvrages coffrés en façade de bâtiment. Ils sont installés et retirés au besoin à chaque niveau. Un système de blocage intégré à l’attache est déployé pour maintenir le podium en place.

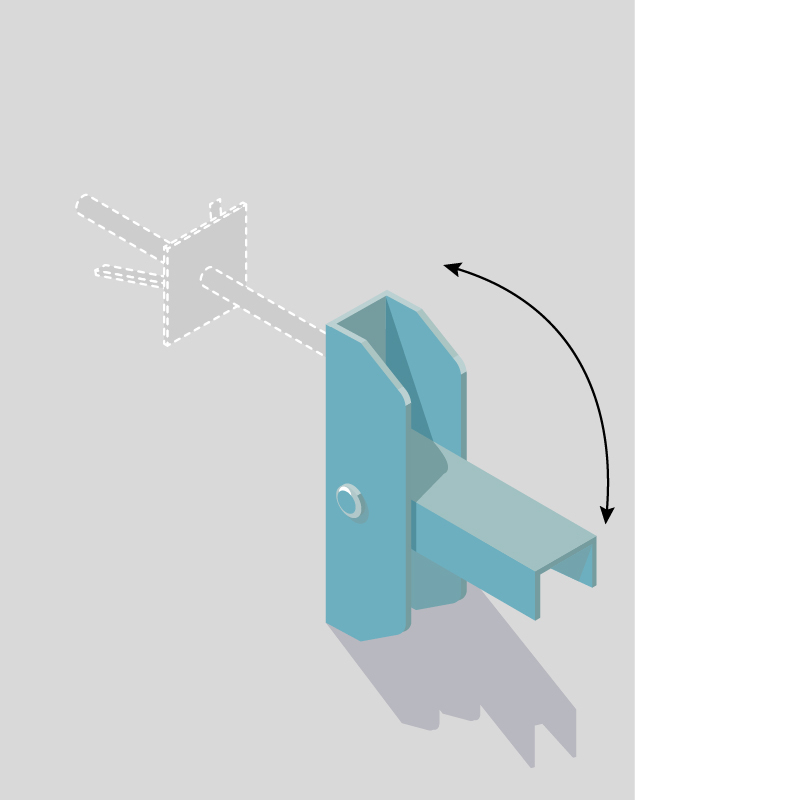

    S16649 - Podium clap Clap

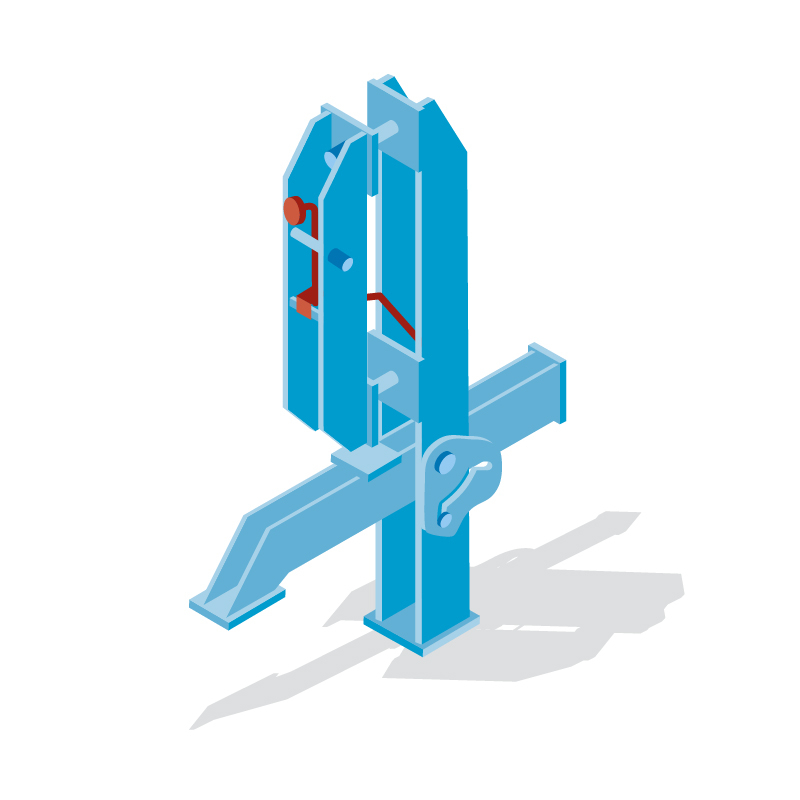

    S16649 - Podium AVRI Attache AVRI

    S16999 - Podium à clap Podium sur claps

    Podium sur tour d’étaiement

    Cette configuration est parfois utilisée lors du démarrage de la gaine d’ascenseur. Le podium est ainsi positionné sur des poutrelles maintenues par une tour d’étaiement montée dans la gaine.

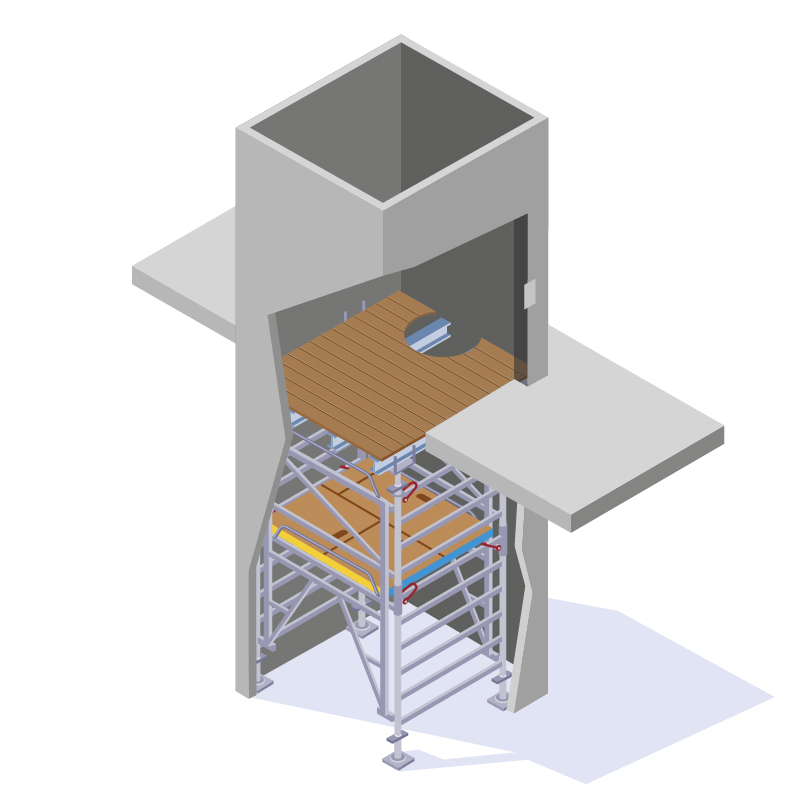

    S16649 - Podium ascenseur sur tour Podium sur tour d'étaiement

    PROSCRIRE LES PANNEAUX DE TREILLIS SOUDÉS POUR LES TRÉMIES D'ASCENSEUR

    Une solution courante consistait à mettre en place un panneau de treillis soudé ancré dans le béton de dalle sur ses quatre côtés, puis à le couper au moment du montage de l’ascenseur. Ce procédé a été la cause d’accidents très graves qui se sont produits au cours de différentes phases, mais surtout au moment de l’enlèvement des treillis.

    II ne doit donc pas être utilisé pour les grandes trémies, telles que celles des ascenseurs.

    Comment utiliser les podiums de cage d'ascenseur?

    La sécurisation des trémies d’ascenseur nécessite de déployer des moyens de protection qui servent à la fois :

    • dans la trémie pour obturer la réservation et permettre la réalisation des travaux ;
    • en rive de la baie d’ascenseur pour sécuriser l’ensemble des étages.

    Le mode opératoire de sécurisation des trémies dans l’enchaînement des différentes tâches doit permettre d’assurer en permanence, à chaque étape de travail, une continuité des protections collectives.

    Mise en place du PCA

    Le podium est installé à la grue dès le premier niveau, conformément à la notice de son constructeur, dans la trémie d’ascenseur préalablement sécurisée par des garde-corps. Le podium est convenablement fixé et bloqué dans la gaine avant tout accès ou apposition de charges.

    Si la plate-forme dispose d’une échelle d’accès intégrée, celle-ci est déployée pour venir en appui jusqu'au seuil de la baie d’ascenseur et les garde-corps sont dépliés.

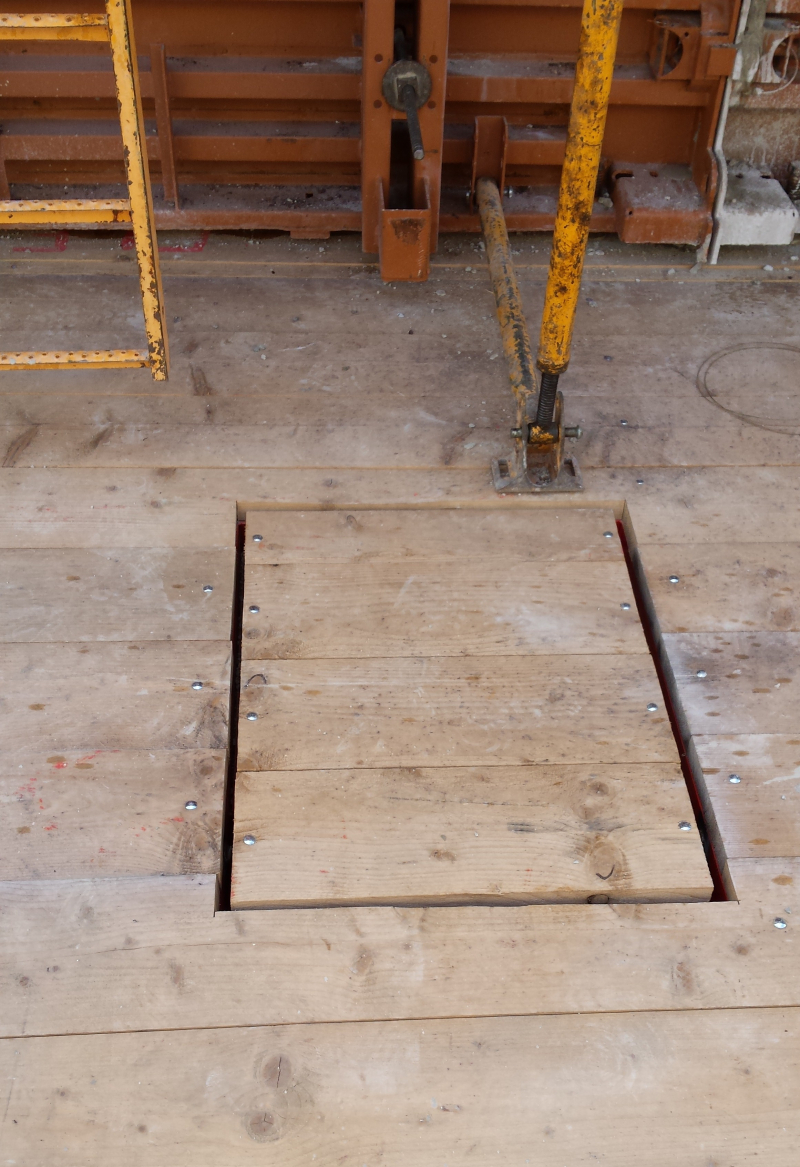

    S16649 - Trappe échelle accès podium gaine ascenseur Accès par échelle intégrée au podium.

    Relèvement du PCA

    La plate-forme est remontée d'un étage lorsque le plancher de l’étage supérieur est réalisé.

    Avant le relevage de la plate-forme, une protection doit être mise en place au niveau de la baie d’ascenseur à l’étage inférieur. Privilégier une protection de baie de type grille spécifique toute hauteur pour protéger les travaux de finition en partie haute de la porte. Sa géométrie est compatible avec celle de la plate-forme.

    Certaines plates-formes peuvent intégrer deux niveaux de travail, notamment pour les fixations par rochet ou à clap ; la plate-forme la plus basse sert alors au rebouchage des réservations dans la gaine.

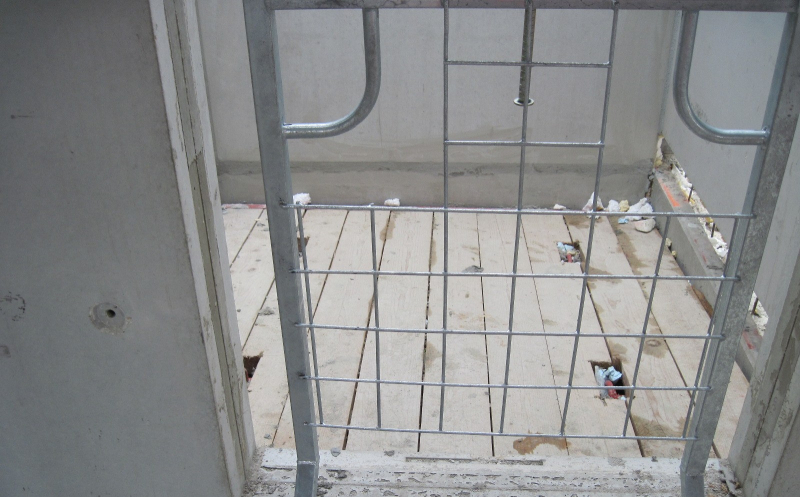

    Trémie ascenseur podium + grille Sécurisation de gaine d'ascenseur par grille toute hauteur avant relevage du podium.

    Conception et mise en place des PCA : respecter les exigences de résistance des matériaux

    Le positionnement des podiums d’ascenseur est généralement intégré aux plans de rotation et d’implantation des PTE (calepinage). Une étude préalable est alors réalisée entre l’entreprise, le fabricant/fournisseur des podiums et le bureau méthode pour déterminer les besoins et adapter les dispositions spécifiques du chantier. Il est conseillé de reporter les réservations, notamment pour les rochets ou claps, sur les plans béton afin d'anticiper les implantations.

    Conception de la plate-forme

    Dans la plupart des cas, les podiums sont conçus et/ou adaptés à la section des trémies de gaines.

    Une étude d’adéquation doit alors être formalisée pour étudier les différentes configurations mais aussi pour tenir compte des efforts de charges prévus qui seront appliqués sur la plate-forme (banches, lests, paniers de matériels, bennes à gravats…), notamment les contraintes dynamiques.

    En cas d’application de charges spécifiques non prévues dans la notice du fabricant (abaques de charges) ou lors de fabrications spécifiques de podium, une note de calcul est réalisée pour dimensionner les différents composants de la plate-forme et valider les hypothèses de charges... Celles-ci prennent en compte tous les cas possibles de phasage, d’empilement, de rotation, de stockage pendant ces différentes phases d’utilisation.

    Dans le cas des podiums autocoinçants, les montants et contrefiches doivent assurer le contreventement et être dimensionnés afin de prévenir tout risque de flambage et permettre un report correct des efforts.

    Dans le cas de podiums maintenus sur étaiements, les appuis sont dimensionnés, notamment les efforts tranchants appliqués sur les poutrelles.

    Les boucles de levage doivent également être adaptées et conçues avec des hypothèses de charges réalistes.

    Vérifications de l’ouvrage

    Avant l'installation du podium de cage d'ascenseur, il est nécessaire de vérifier que la gaine d’ascenseur est correctement conçue pour accueillir ce type d’équipement. À chaque étage :

    • vérifier le dimensionnement de la cage d'ascenseur, l'aplomb des voiles ;
    • s'assurer qu'ils sont compatibles avec les contraintes et les tolérances dimensionnelles prévues par le fabricant.

    Pour les plates-formes sur clap ou sur rochet, l'implantation et l'altimétrie des supports de fixation doivent être également vérifiées suivant les plans d’implantation. Il est conseillé de reporter ces détails sur les plans béton et sur les plans d’exécution destinés au préfabriquant dans le cas de voiles préfabriqués.

    Les podiums doivent disposer au minimum de trois voiles béton en support. Dans le cas des gaines multiples ou de grande taille, les plates-formes ne peuvent être accolées.

    Dans le cas des podiums autocoinçants, l’appui béton inférieur au niveau du seuil de la porte d’ascenseur doit avoir une dimension suffisante (minimum 15 cm pour du matériel métallique), afin d’éviter son échappement (par un arrimage, une béquille de butée articulée…) ou le grignotement du bord de dalle. Il convient également de tenir compte de la qualité́ et de l’âge du béton d’appui, de sa forme et de son armature.

    Vérifications à l’installation

    Dans sa notice, le fabricant précise les consignes d’utilisation, ainsi que les procédures de montage et de repliage de la plate-forme. Il décrit également les contraintes des efforts et des conditions de fixation attendues.

    Les podiums ne peuvent être accrochés que sur voiles tenus en tête par des planchers.

    Pour les podiums autocoinçants, un calage bois est installé en pied au niveau des appuis béton et vissé à la structure des fermes. Une vigilance doit être apportée au respect des cotes maximales d'entraxe des fermes et des extensions. Les éléments de contreventement doivent être également adaptés en fonction de la hauteur de l’étage et la profondeur de la gaine.

    Pour les podiums sur claps ou sur rochets, vérifier le bon serrage des claps et le blocage des attaches.

    Pour les podiums maintenus sur étaiement, vérifier la conformité des tours après montage à la notice du fabricant ainsi que l’état des poutrelles.

    État du matériel

    Le matériel doit être exempt de tout défaut sur les éléments de la plate-forme ou de ses composants pour répondre aux différents usages et sollicitations. À chaque déplacement, une vérification de l'état de conservation du podium (état du plancher, corrosion, systèmes de verrouillage, rectitude des fermes…) doit être réalisée.

    Dans le cas d'un constat de défauts permanents, le matériel doit être réparé (par le fabricant, avec formalisation des travaux et de la remise en service) ou réformé.

    L’OPPBTP conseille de formaliser l’ensemble de ces vérifications à chaque mise en service et déplacement des podiums.

    Quel est mon rôle en prévention ?

    Dans l’entreprise et sur le chantier, chaque niveau opérationnel (chef d’entreprise, encadrant de chantier, opérateurs…) a un rôle à jouer dans la prévention des risques liés aux travaux en hauteur, et tout particulièrement dans la sécurisation des trémies.

    Chef d’entreprise

    Encadrants de chantier

    (conducteur de travaux / chef de chantier)

    Opérateurs

    • Évaluation des risques pour les travaux en hauteur
    • Définition des règles, mesures de prévention (cadrage des modes opératoires)
    • Définition du matériel utilisable
    • Investissements, achats matériel
    • Coordination et synthèse des besoins par niveaux avec différents intervenants (fabricants, bureaux méthodes…) + vérification établissement plan calepinage/plan sécurité

    Si voiles préfabriqués : transmission au préfabriquant des plans de calepinage pour réservation des fixations

    • Choix du matériel
    • Établissement des modes opératoires chantier (PPSPS + situations de défaillance)
    • Instruction et formation du personnel au poste
    • Vérifications à la mise en service et à chaque déplacement
    • Contrôle régulier du respect des modes opératoires
    • Mise en œuvre, utilisation matériel
    • Respect des modes opératoires (installation protections à chaque déplacement)
    • Respect du plan de calepinage
    • Alerte en cas de défaillance, défauts sur protection
