Solution
Poser des vitrages lourds en sécurité avec un robot
Une entreprise spécialisée dans la pose de menuiseries décide d'investir dans un robot pour faciliter la pose des vitrages. Il améliore les conditions de travail des salariés en limitant les manutentions manuelles et les postures inconfortables. Ce robot optimise la performance de l'entreprise sur ses chantiers, sur un marché où la demande de grands vitrages se développe.
Date de mise à jour : 16 févr. 2024
Impact en prévention
Avec l'utilisation du robot de pose pour le port de vitrages lourds et/ou de grandes dimensions, le risque lié aux TMS et autres lombalgies est supprimé pour les opérateurs.
La solution contribue également à supprimer le risque de renversement de la charge grâce au système de préhension par ventouses. Le risque de coupure est également supprimé : la manutention manuelle est réduite au seul guidage du vitrage.
Le risque de chute de hauteur lors d'interventions nécessitant un platelage est, quant à lui, fortement diminué : les opérateurs sont moins nombreux sur le chantier et bien moins exposés à la défaillance physique d'un collègue lors du port de charge.
Un robot de pose de vitrages facilement manipulable
Pour optimiser ses chantiers de pose de vitrages, l'entreprise a choisi d'investir dans un robot équipé de ventouses alimentées par accus. Adapté pour tous les types de terrain, cet équipement est manœuvré par un seul compagnon au moyen d'un boîtier filaire. Le faible encombrement de ce robot (80 cm) et son poids (630 kg) permettent de le charger dans un fourgon : son transport ne nécessite pas de permis particulier ni de remorque.
Sur le chantier, le robot sécurise la mise en place de vitrages lourds (environ 250 kg) et/ou de grandes dimensions (jusqu'à 2,80 m de hauteur), des produits de plus en plus demandés sur le marché des particuliers comme celui des magasins.
Le robot peut également être utilisé pour le chargement et le déplacement des vitrages lourds ou encombrants au dépôt et à l'atelier, ou sur le parc lorsqu'il faut mettre certains vitrages au rebut.
Avant
Une manutention manuelle des vitrages encombrants
La mise en place de vitrages lourds ou de grandes dimensions nécessitait le renfort de deux opérateurs supplémentaires pour aider l'équipe de pose lors des opérations de manutention. Peu efficace d'un point de vue économique, cette approche exposait les compagnons à des postures et à des gestes pénibles (TMS), ainsi qu'à d'autres risques liés au transport manuel de la charge (renversement, sectionnement et parfois chute de hauteur).
Selon la configuration des lieux et l'accessibilité du chantier, la location d'une nacelle adaptée avec chauffeur était parfois programmée, générant des coûts supplémentaires pour l'entreprise.
Après
Un robot qui fait gagner en sécurité et en efficacité pour la pose des vitrages
L'utilisation d'un robot permet à l'entreprise de s'affranchir du renfort d'opérateurs supplémentaires pour la pose des vitrages lourds et/ou de grandes dimensions. La location d'une nacelle avec chauffeur n'est maintenue que pour les hauteurs supérieures que le robot ne peut atteindre.
Les compagnons sont ainsi dispensés des opérations de manutention manuelle : leurs conditions de travail s'en trouvent améliorées et leur permettent de se concentrer sur leur cœur de métier : la pose des vitrages dans les règles de l'art.
Le chantier gagne en sécurité et en efficacité : l'entreprise peut répondre plus facilement à la demande croissante de ses clients professionnels ou particuliers pour la pose de vitrages de grandes dimensions.

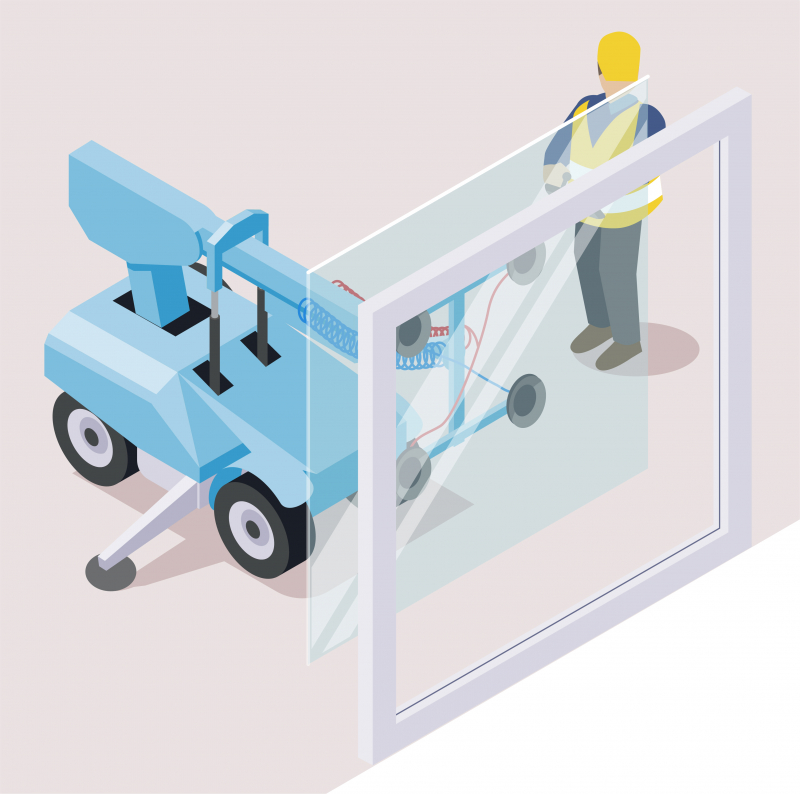

Un robot pour poser des vitrages en toute sécurité
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque supprimé
Risque secondaire
Basculement - Renversement
Risque supprimé
Risque secondaire
Coupure ou sectionnement
Risque supprimé
Risque secondaire
Chute de hauteur
Impact qualité et RSE
Qualité
Grâce au robot de pose, le risque de casse du vitrage lors de sa manutention est quasiment nul.
Développement durable
Le robot utilise un moteur électrique, ce qui réduit les émissions de gaz à effet de serre sur le chantier.
Développement personnel
Les compagnons ont moins d'opérations de manutention à réaliser. Ils peuvent se concentrer sur leur cœur de métier : la pose de vitrage dans les règles de l'art.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,16 euro de gains.
Retour sur investissement
2 ans et demi sont nécessaires pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 174 euros par an.
Économie réalisée
L’économie globale est de 4 700 euros (gains - coûts).
Bilan économique
- Durée envisagée : 3 ans
- Effectif concerné : 9 personnes
L'investissement dans un robot de pose des vitrages a permis de redéployer des opérateurs sollicités en renfort de manutention sur d'autres chantiers, à raison de 2 opérateurs libérés 15 jours par an. La solution a aussi aidé l'entreprise à se développer sur des marchés porteurs comme l'agencement de magasins pour lesquels la demande de vitrages de grandes dimensions est importante.
Cet investissement a permis à l'entreprise à la fois d'être plus compétitive sur ses activités traditionnelles et de se positionner sur des marchés qu'elle délaissait auparavant. Une augmentation du chiffre d'affaires annuel de 10 % a suivi l'achat du robot. Autres gains constatés : la réduction des dépenses annuelles de location de nacelle (10 jours à 500 €).
Coût
| Achats |
24 820 € |
| Formation |
630 € |
| Entretien |
3 750 € |
| Total Coûts | 29 200 € |
Gains
| Production |
33 900 € |
| Total Gains | 33 900 € |
Coût
|
Achats 24 820 € Achat du robot de vitrage 23 722 € Assurance du robot 1 098 € |
|
Formation 630 € Formation de 3 salariés 630 € |
|
Entretien 3 750 € VGP (engin de levage) 3 000 € Renouvellement des batteries 750 € |
|
Total Coûts 29 200 € |
Gains
|
Production 33 900 € Main d'oeuvre 18 900 € location nacelle araignée avec chauffeur 15 000 € |
|
Total Gains 33 900 € |
