Solution
Raccorder les postes de soudure en atelier à une alimentation de gaz centralisée
Spécialisée dans les domaines des ouvrages d’art, des charpentes métalliques, du génie civil et des VRD, cette entreprise a équipé son atelier d’un système centralisé de distribution de gaz. Raccordant directement leur poste à souder à l’alimentation, les compagnons ne manipulent plus de bouteilles.
Date de mise à jour : 4 mars 2020
Impact en prévention
En remplaçant les bouteilles de gaz couplées aux postes à souder par une distribution de gaz centralisée qui les alimente, ce charpentier métallique a réduit les risques liés aux manutentions manuelles des bouteilles et les possibles heurts dus à leur transport. Les soudeurs et assembleurs n’ont plus cette imposante charge à manipuler (une bouteille atteint 1,80 m de haut pour un poids de 75 kg).
Un système de distribution de gaz centralisé qui améliore les conditions de travail
Ce charpentier métallique a décidé d’opter pour un système centralisé de gaz avec réseau de distribution pour plusieurs raisons. La nécessaire manipulation des bouteilles de gaz couplées au poste de chaque soudeur et chaque assembleur, soit 30 salariés, était source de risques de TMS et d’écrasement par la charge lors leur manutention. Cette opération augmentait le coût de l’activité soudage que l’entreprise souhaitait optimiser. En outre, elle avait décidé d’investir dans une certification Mase (Manuel d’amélioration sécurité entreprise) afin de pouvoir se positionner en sous-traitant sur des sites industriels majeurs.
Avant
Des manutentions manuelles chronophages
Dans l’atelier, chaque soudeur disposait de son poste, sur lequel était fixée une bouteille de gaz, dont il avait la responsabilité. Le changement de bouteille entraînait beaucoup de manipulations, en particulier au niveau du casier de stockage : sortie de la bouteille avec un chariot – ou sur le pont roulant en cas d’obstruction du passage –, vidage du résidu de gaz, stockage de l’ancienne bouteille dans un casier, récupération d’une nouvelle pour repartir sur le chemin inverse… quinze minutes étaient nécessaires pour réaliser ces opérations.
Après

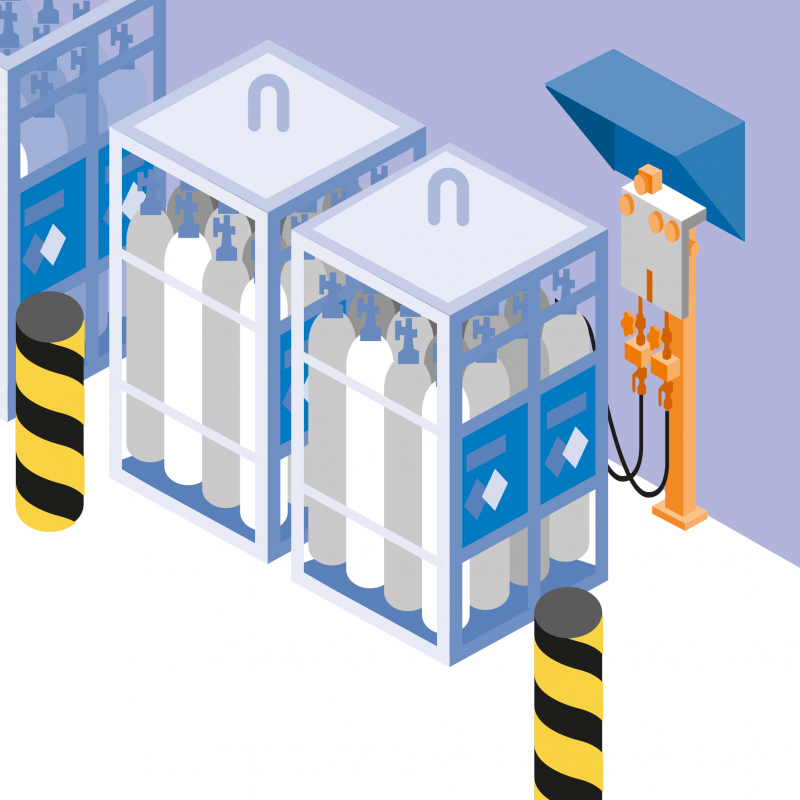

Deux racks de 16 bouteilles de gaz regroupés dans l’atelier
Pour mettre fin aux déplacements inutiles et aux transports de bouteilles, avec les risques inhérents, ce charpentier métallique a adopté un nouveau mode opératoire : un système centralisé de distribution de gaz qui comprend deux racks de seize bouteilles d’alimentation et deux autres racks de secours. Un réseau de distribution a été aménagé et réparti vers différents points de l’atelier. Chaque salarié peut ainsi raccorder son poste à souder sur l’alimentation.
Impact sur les risques
Risque principal
Basculement - Renversement
Risque supprimé
Risque secondaire
Retombée de la charge
Risque secondaire
Atteintes musculaires et articulaires
Risque supprimé
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 2,88 euros de gain.
Retour sur investissement
L’investissement est amorti en deux ans et neuf mois.
Bilan par salarié/an
L’économie par salarié est de 347 euros chaque année.
Économie réalisée
L’économie globale réalisée est de 83 315 euros (gains - coûts).
Bilan économique
- Période envisagée : 8 ans
- Effectif concerné : 30 personnes
Les principaux gains sont liés au temps de main-d'œuvre gagné sur le changement des bouteilles et au temps de non-production lié à l'immobilisation du pont roulant nécessaire au transport des bouteilles de gaz à travers l'atelier.
Coût
| Décision |
2 236 € |
| Achats |
38 233 € |
| Installation |
3 952 € |
| Total Coûts | 44 421 € |
Gains
| Production |
127 736 € |
| Total Gains | 127 736 € |
Coût
|
Décision 2 236 € Temps d'étude du projet 2 236 € |
|
Achats 38 233 € Achat et pose de l'installation 38 233 € |
|
Installation 3 952 € Perte de production liée aux travaux d'installation du réseau 3 952 € |
|
Total Coûts 44 421 € |
Gains
|
Production 127 736 € Immobilisation du pont roulant ou du chariot élévateur pendant le changement des bouteilles (avant) 27 934 € Location bouteilles/racks 7 776 € Changement des bouteilles par le soudeur 82 160 € Approvisionnement/conditionnement des bouteilles et racks avant reprise par fournisseur 4 888 € Perte de gaz lors du changement des bouteilles avant l'installation du réseau 4 977 € |
|
Total Gains 127 736 € |
