Solution

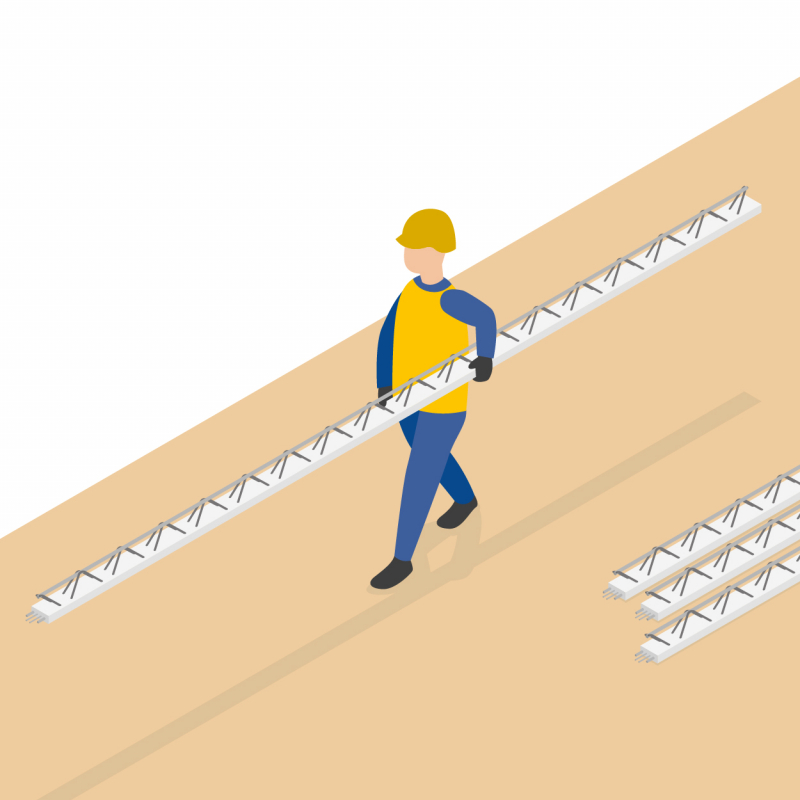

Réaliser des planchers avec des poutrelles légères à isolation intégrée réduit les TMS
Pour réaliser des planchers, une entreprise de maçonnerie utilise des poutrelles composées d'un talon en tôle galvanisée remplie d’une isolation polyuréthane. Très léger, ce matériau réduit fortement les charges portées par les compagnons tout en faisant gagner du temps sur la mise en œuvre.
Date de mise à jour : 17 oct. 2023
Impact en prévention
L'utilisation de poutrelles légères en plancher améliore les conditions de travail des compagnons. Les ports de charges sont moins importants : le poids des poutrelles est divisé par six, et deux opérateurs suffisent pour leur mise en œuvre là où il fallait en mobiliser cinq avec les produits béton. Par leur légèreté, ces poutrelles composites permettent aussi de réduire les conséquences en cas d'écrasement.
Une isolation intégrée pour alléger les poutrelles
Cette entreprise de maçonnerie cherche à réduire le port de charges pour ses compagnons, notamment lors de la réalisation des planchers poutrelles hourdis. Les poutrelles traditionnelles, en béton, sont très lourdes (72 à 124 kg pour une poutrelle de 5 mètres), ce qui nécessite l'utilisation d'un engin de levage ou la mobilisation de plusieurs compagnons pour la manutention.
L'entreprise opte à la place pour des poutrelles composées d'un talon en tôle galvanisée remplie d’une isolation à base de polyuréthane. Beaucoup plus léger (17 kg pour 5 mètres), le matériau peut être déplacé par un ou deux compagnons jusqu'au plancher.
La solution permet aussi de générer des économies : le poste grutier est supprimé sur le chantier, et deux compagnons seulement sont mobilisés au lieu de cinq, soit une réduction par 2,5 du temps de pose.
Dans la gestion du chantier, l'utilisation de cette poutrelle légère présente d'autres avantages : le matériau peut être facilement découpé sur chantier pour s'adapter aux dimensions de l'ouvrage, et l'intégration de l'isolant supprime le risque de pont thermique.
À noter que ces poutres sont idéalement utilisées lors de travaux de rénovation pour lesquels l’accès avec les engins de manutention n'est pas approprié.

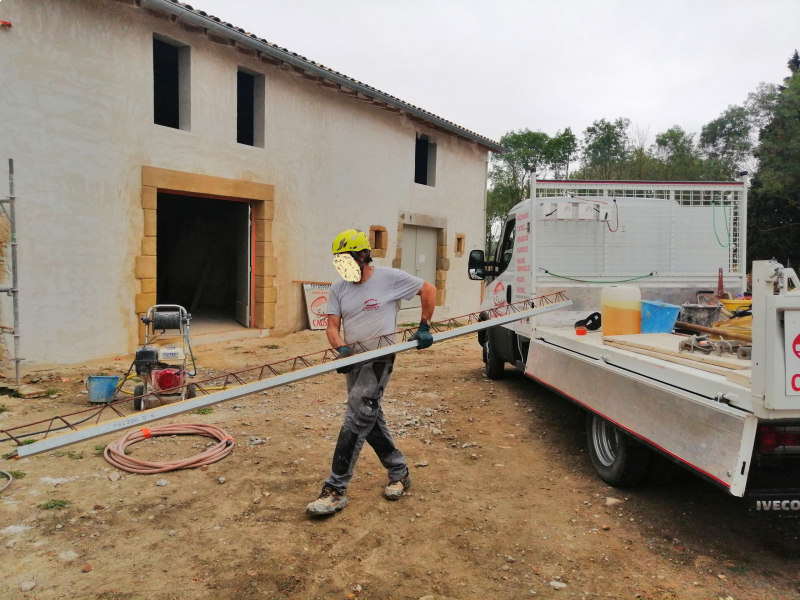

Les poutrelles sont manuportables et peuvent être découpées sur chantier.
Avant
Des poutrelles béton très lourdes
L'entreprise utilisait pour ses planchers des poutrelles classiques en béton. Vu leur poids, il fallait manutentionner ces éléments avec un engin et/ou à plusieurs opérateurs en fonction de la portée du plancher.
Après
Une poutrelle composite facile à transporter
Désormais, l'entreprise utilise des poutrelles composite qui sont six fois plus légères, manuportables à un seul opérateur. Leur mise en œuvre est 2,5 fois plus rapide.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Ecrasement
Impact qualité et RSE
Qualité
Réduction du risque de pont thermique grâce à l'intégration de l'isolant dans la poutrelle.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,08 euro de gains.
Retour sur investissement
L’investissement est amorti en un peu plus de deux mois.
Bilan par salarié/an
L’économie réalisée par salarié est de 143 euros chaque année.
Économie réalisée
L’économie globale pour l’entreprise est de 713 euros (gains - coûts).
Bilan économique
- Période envisagée : 3 mois
- Effectif concerné : 5 personnes
L'utilisation de poutrelles légères en plancher est une opération rentable pour l'entreprise. Le surcoût à l'achat des poutrelles composite par rapport à des produits classiques en béton est largement compensé par les gains en main-d’œuvre, avec la suppression du poste de grutier pour la manutention et la mobilisation de deux opérateurs au lieu de cinq, ce qui revient à réduire le temps de la mise en œuvre par 2,5.
Coût
| Achats |
8 943 € |
| Total Coûts | 8 943 € |
Gains
| Achats |
6 114 € |
| Production |
3 542 € |
| Total Gains | 9 655 € |
Coût
|
Achats 8 943 € Béton supplémentaire pour la dalle béton de 100 m² 2 000 € Achat de 30 poutrelles composite pour un plancher de 100 m² 6 943 € |
|
Total Coûts 8 943 € |
Gains
|
Achats 6 114 € Achat de 30 poutrelles classiques en béton précontraint pour un plancher de 100 m² 6 114 € |
|
Production 3 542 € Pose des poutrelles pour 100 m² de plancher 3 353 € Économie du poste grutier pour la pose du plancher de 100 m² 189 € |
|
Total Gains 9 655 € |
