Solution
Réaliser les réservations avec le système manufacturé Rezaboîte pour dalle pleine
La réalisation de boîtes de réservation traditionnelles dans un plancher béton en dalle pleine était source de postures inconfortables et de risques de chute de hauteur. Pour faciliter ces opérations, cette entreprise a testé les boîtes de réservation manufacturées REZABOITE. Plus légères, plus aisément manipulables et faciles à décoffrer, ces boîtes garantissent une protection de trémie contre les chutes.
Date de mise à jour : 15 oct. 2024
Impact en prévention
En termes de sécurité, le gain est évident car la présence d’un fond coffrant exclut tout risque de chute de hauteur à travers la réservation. Ce fond coffrant permet également de faciliter considérablement les opérations de rebouchage après passage des incorporations, ce qui diminue la manutention de tous les éléments constitutifs d’un coffrage traditionnel. Enfin, il permet de limiter les risques de chute et les postures souvent inconfortables, le travail en sous-face de dalle n’étant pas le plus aisé.
Le retour d’expérience suite à l’utilisation de ces boîtes montre :
- une facilitation des tâches de réalisation (manutention et découpe de bois), de mise en œuvre (poids et encombrement), de décoffrage (TMS, risque de coupure, manutention d'étais et autres contreplaqués, etc.) ainsi que du traitement des déchets des boîtes de réservation traditionnelles (légèreté du matériau) ;
- une diminution du risque de chute de hauteur (les trémies disposent d'un fond coffrant supportant un poids après essai dynamique supérieur à 100 kg) ; le risque d'une trémie non protégée est exclu ;
- une meilleure qualité de finition diminuant d'autant les reprises.
Plus de sécurité et moins de pénibilité avec des boîtes de réservation manufacturées Rezaboîte
Consciente du caractère répétitif lié à la réalisation de boîtes de réservation traditionnelles et des risques inhérents à cette activité, et après avoir testé d’autres modes opératoires et d’autres matériels manufacturés, l’entreprise a expérimenté les boîtes de réservation Rezaboîte lors du chantier d’une opération de construction de 68 logements.
Elle a donc mis en place ces boîtes de réservation manufacturées dans un plancher béton en dalle pleine, avant ferraillage et coulage du béton.
Le retour d'expérience met en évidence un gain notable en termes de prévention : davantage de sécurité contre les chutes de hauteur, une diminution importante des manutentions d'éléments lourds, qui font partie des coffrages traditionnels, et un allégement de nombreuses tâches difficiles, notamment lors du travail en sous-face de dalle.
Du point de vue économique, l'entreprise a beaucoup gagné en efficacité et la qualité de finition limite les reprises (piquage, ragréage, etc.).
Du point de vue environnemental, le gain est aussi là : le polypropylène alvéolaire étant un matériau non toxique, 100 % recyclable et chimiquement inerte.
L'entreprise envisage de déployer ce système sur l'ensemble de ses chantiers.
Avant
Des boîtes de réservation en contreplaqué et en bastaings
Les boîtes de réservation sur dalle pleine, avant ferraillage et coulage du béton, étaient réalisées sur chantier avec du contreplaqué et des bastaings. Des blocs de polystyrène ou autres matériaux similaires pouvaient faire l’affaire. Le décoffrage, intervenant souvent plusieurs jours après, était difficile. La protection de la trémie était mal réalisée. Lors de l’incorporation des inserts par les corps d’état techniques, les protections étaient déposées et rarement remises en place, laissant un vide parfois important. Il était nécessaire de recoffrer la sous-face pour pouvoir procéder aux rebouchages après passage des incorporations.
Après

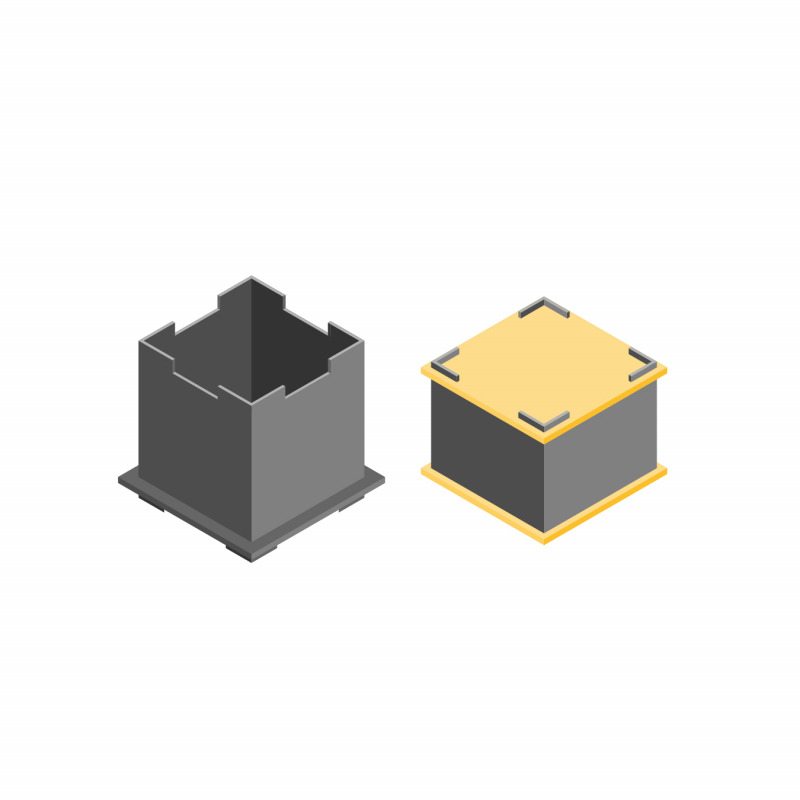

Un matériel en polypropylène alvéolaire sur mesure, efficace
Les boîtes de réservation manufacturées Rézaboîte sont mises en place avant le ferraillage et le coulage du béton. Elles sont en polypropylène alvéolaire, donc légères et sur mesure. Ces boîtes disposent d’un fond coffrant intégré : les corps d’état secondaires, lors de l’incorporation des inserts, n’ont plus qu’à retirer le couvercle ainsi que la ceinture et les renforts intérieurs. Le fond coffrant est ensuite percé/découpé pour le passage de l’insert. La réservation peut être rebouchée directement, sans aucun recoffrage préalable et l’étanchéité du fond coffrant est assurée grâce à la mousse polyuréthane.
Impact sur les risques
Risque principal
Chute de hauteur
Risque secondaire
Chute de plain-pied
Risque secondaire
Chute d'objets
Impact qualité et RSE
Qualité
La qualité de finition limite les reprises (piquage, ragréage etc.).
Développement durable
Le polypropylène alvéolaire est un matériau non toxique, 100 % recyclable et chimiquement inerte.
Développement personnel
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,79 euro de gain.
Bilan par salarié/an
Le gain par salarié s’élève à 665 euros par an.
Économie réalisée
L’économie globale est de 3 324 euros (gains - coûts).
Bilan économique
- Durée envisagée : 1 an
- Effectif concerné : 5 personnes
Les gains économiques sont immédiats. Les gains de temps de recoffrage pour les rebouchages suffisent à eux seuls à amortir la différence de prix des boîtes par rapport aux coffrages traditionnels.
Coût
| Production |
4 200 € |
| Total Coûts | 4 200 € |
Gains
| Production |
7 524 € |
| Total Gains | 7 524 € |
Coût
|
Production 4 200 € Coût d'achat des boîtes 4 200 € |
|
Total Coûts 4 200 € |
Gains
|
Production 7 524 € Pose des boîtes 1 683 € Décoffrage des boîtes 1 683 € Recoffrage après passage des inserts 4 158 € |
|
Total Gains 7 524 € |
