Solution
Réaliser les voiles des circulations avec un outil coffrant dédié plutôt qu’avec des banches traditionnelles
Pour le chantier de construction d'un hôtel, une entreprise a développé un outil capable de coffrer 10 mètres linéaires de voiles en vis-à-vis, qui accueilleront les futurs couloirs. La solution permet de limiter la rotation des banches mais aussi les déplacements des salariés sur les éléments de coffrage, au bénéfice de leur sécurité mais aussi de la productivité du chantier.
Date de mise à jour : 30 avr. 2024
Impact en prévention
L'outil coffrant de circulation offre de nombreux avantages en termes de prévention :
- L'utilisation de cet équipement, combinée à un mode constructif uniforme (avec un calepinage identique pour les murs de circulation de l'hôtel), a permis de se passer des banches traditionnelles, réduisant toutes les manutentions mécaniques nécessaires et éliminant les réglages manuels au pied de biche.
- En outre, cet outil coffrant, auto-stable par conception, élimine de facto les risques de basculement, de renversement et d'effondrement des matériels.
- Enfin, le travail en hauteur de l'opérateur est sécurisé grâce aux équipements intégrés dans l'outil, l'escalier extérieur et les garde-corps.
Un matériel de coffrage qui limite efforts et nuisances
Cette entreprise a entrepris une réflexion approfondie sur le processus de coulage des couloirs de circulation dans le cadre du chantier de construction d'un hôtel.
Cette tâche, souvent ardue sur les chantiers, nécessite généralement de nombreux levages à la grue. L'entreprise explore la piste d'un outil de coffrage unique comme alternative aux banches, pour réaliser en une seule fois les deux murs qui composent le couloir. L'outil de coffrage permet de couler simultanément deux voiles de 10 mètres linéaires en vis-à-vis, avec un espacement de 1,50 mètre entre eux, La solution est d'autant plus pertinente sur ce chantier que le mode constructif choisi pour l'hôtel prévoit la répétition des mêmes circulations aux différents étages.
Grâce à cette méthode, les phases de rotation sont réduites, car il n'y a plus d'interférences entre les coffrages qui auraient été placés face à face. Le chantier avance plus vite que s'il avait été réalisé avec des banches : l'entreprise estime ce gain de temps à un mois. La conception de cet outil de coffrage a été aussi l'occasion d'anticiper les enjeux liés à la sécurité des compagnons : des garde-corps et un escalier sont directement intégrés au matériel pour l'accès au poste de coulage. Cela réduit considérablement le risque de chute et les efforts nécessaires pour accéder à la plateforme.
En éliminant le réglage manuel des outils de coffrage au moyen d'un pied de biche, cet équipement garantit là encore de meilleures conditions de travail pour les compagnons.
En outre, le risque de collision et de heurt lors des manœuvres de levage est réduit, car l'outil coffrant de circulation (face intérieure) n'est gruté qu'une seule fois par niveau.

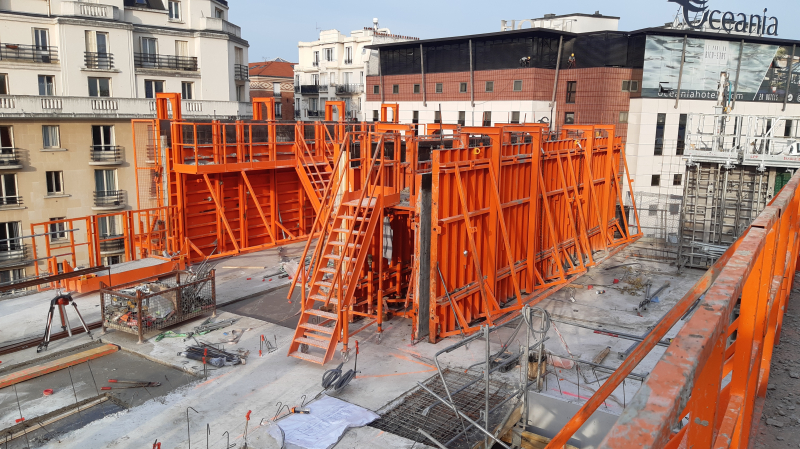

Réalisés simultanément, les deux murs constitueront les circulations principales du futur hôtel.
Réaliser les voiles des circulations avec un outil coffrant dédié : en savoir plus en vidéo
Avant
Des banches à déplacer à de multiples reprises
Pour la réalisation des circulations, l'entreprise aurait utilisé des banches pour effectuer les coffrages de circulation, avec de nombreux levages à la grue des éléments de coffrage. Et, pour les salariés, le besoin de réaliser de nombreux allers-retours sur l'échelle de banche.
Après
Un seul outil coffrant pour les couloirs

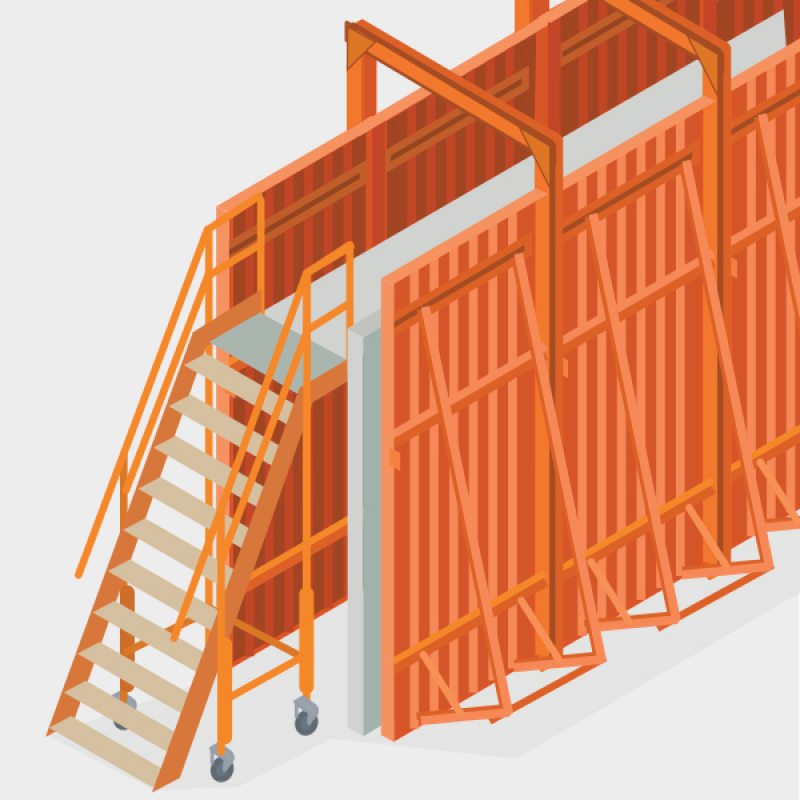

L'outil coffrant de circulation remplace les banches traditionnelles pour la réalisation des couloirs. Doté de roues, il peut être aisément déplacé pour garantir la continuité du coulage. La seconde peau est ensuite mise en place à l'aide de la grue, puis refermée pour permettre la poursuite du processus. Pour sécuriser les accès et interventions en hauteur, un escalier est installé directement sur l'outil.
Impact sur les risques
Risque principal
Effondrement du matériel
Risque supprimé
Risque secondaire
Chute de hauteur
Risque secondaire
Atteintes musculaires et articulaires
Risque secondaire
Basculement - Renversement
Risque supprimé
Risque secondaire
Heurt
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,63 euro de gain.
Retour sur investissement
Plus de 3 mois sont nécessaires pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 38 391 euros par an.
Économie réalisée
L’économie globale est de 115 172 euros (gains - coûts).
Bilan économique
L'outil coffrant de circulation génère des gains de productivité importants pour l'entreprise.
- Associé à un mode constructif permettant la répétition des mêmes circulations sur tous les étages, il a permis d'augmenter la cadence de coulage, réduisant ainsi le délai initial du chantier de 1 mois, avec d'importantes économies sur la location de matériel et les coûts d'encadrement notamment.
- Des économies sont aussi réalisées sur l'utilisation de la grue, qui est utilisée seulement pour transporter l'outil coffrant d'un étage à l'autre : les opérations liées au levage et au déplacement des banches sont supprimées.
A noter : cette étude a été réalisée sur la base d'une durée de 6 mois d'utilisation de l'outil et la rentabilité est atteinte en un peu plus de 2 mois.
Coût
| Décision |
1 440 € |
| Conception |
4 700 € |
| Achats |
79 000 € |
| Formation |
840 € |
| Installation |
4 330 € |
| Production |
93 264 € |
| Total Coûts | 183 574 € |
Gains
| Conception |
1 440 € |
| Installation |
3 330 € |
| Production |
293 976 € |
| Total Gains | 298 746 € |
Coût
|
Décision 1 440 € Etude et présentation de l'outil 1 440 € |
|
Conception 4 700 € Etude par le bureau d'études 1 260 € Montage à blanc 1 440 € Prestation de contrôle par un prestataire externe 2 000 € |
|
Achats 79 000 € Achat de l'outil coffrant de circulations 79 000 € |
|
Formation 840 € Formation des compagnons à l'utilisation de l'outil coffrant de circulations 360 € Formation du chef d'équipe à l'utilisation de l'outil coffrant de circulations 360 € Formation du conducteur de travaux à l'utilisation de l'outil coffrant de circulations 120 € |
|
Installation 4 330 € Approvisionnement sur chantier de l'outil coffrant de circulation (véhicule) 2 500 € Coût de déchargement de l'outil coffrant de circulation (temps passé compagnon) 90 € Coût de déchargement de l'outil coffrant de circulation (temps passé chef d'équipe) 120 € Coût de chargement de l'outil coffrant de circulation (véhicule) 1 200 € Coût de chargement de l'outil coffrant de circulation (temps passé par chef d'équipe) 240 € Coût de chargement de l'outil coffrant de circulation (temps passé par les compagnons) 180 € |
|
Production 93 264 € Mise en oeuvre de l'outil coffrant de circulation par le grutier 2 544 € Mise en œuvre de l'outil coffrant de circulation par les compagnons 90 720 € |
|
Total Coûts 183 574 € |
Gains
|
Conception 1 440 € |
|
Installation 3 330 € Economies sur l'approvisionnement et le retrait sur chantier des banches 2 700 € Economies sur les coûts de chargement / déchargement des banches (compagnons) 270 € Economie sur les coûts de chargement / déchargement (chef d'équipe) 360 € |
|
Production 293 976 € Economies sur la location des banches 16 800 € Economies sur la location des rehausses des banches pour le dernier niveau 400 € Economies sur la location de la grue 10 000 € Economies sur les rotations de banches par les compagnons 105 840 € Economie sur la mise en oeuvre des rotations de banches par le grutier 5 936 € Gains de temps sur l'installation de chantier 40 000 € Economie sur les coûts d'encadrement 45 000 € Economies sur la location du matériel de gros oeuvre 70 000 € |
|
Total Gains 298 746 € |
