Réaliser un plancher renforcé rapidement grâce à l'ajout de connecteur sur les poutrelles

Lors d'un chantier de surélévation, une entreprise renforce un plancher par l'ajout de connecteurs sur les poutrelles existantes plutôt que par la construction d'un double plancher. La solution limite les volumes de matériaux à mettre en œuvre et les manutentions, et fait gagner 30 cm d'épaisseur au plancher.

Date de mise à jour : 6 mai 2024

Impact en prévention

Le renforcement du plancher via des connecteurs sur poutrelles IAO est une solution efficace en termes de prévention, par rapport à la solution traditionnelle de double plancher. La suppression de plusieurs étapes de gros œuvre (mise en place de nouvelles poutrelles HEB et de bacs collaborants) évite aux salariés de nombreuses manutentions d'objets lourds et coupants. En réduisant les volumes de béton de 22 %, cette solution réduit également les efforts liés à la phase de coulage.

Une solution économique adaptée à la réhabilitation dans l'ancien

Pour l'entreprise en charge des travaux, la solution technique la plus courante pour renforcer un plancher consiste à créer un double plancher sur bacs collaborants. Or, ce procédé s'est avéré inadapté sur ce chantier mené dans un immeuble parisien du XIXe siècle. L'entreprise choisit de s'appuyer sur la structure existante de poutrelles en I à ailes ordinaires (IAO) et de voutains en brique, en la renforçant par des connecteurs. Une dalle de compression de 6 cm a ensuite été réalisée avant le ferraillage et le coulage du béton.

La solution s'est révélée pertinente à tous points de vue. L'entreprise s'est épargné la mise en œuvre de poutrelles HEB puis de bacs collaborants : elle a ainsi gagné 25 % de temps sur son planning et a réduit les manutentions de charges lourdes effectuées par les salariés

Le plancher réalisé avec les connecteurs est 24 % plus léger et 37 % moins cher qu'un double plancher classique. Il est aussi moins épais, ce qui a permis de gagner 30 cm de hauteur en sous-plafond dans la surélévation.

Avant

Un lourd chantier de gros œuvre

La structure devait être renforcée via la création d'un double plancher. L'entreprise planifiait la mise en œuvre de poutrelles HEB puis de bacs collaborants avant le coulage d'une quantité importante de béton. Le plancher final devait mesurer 67 cm d'épaisseur.

Après

Un réemploi intelligent de l'existant

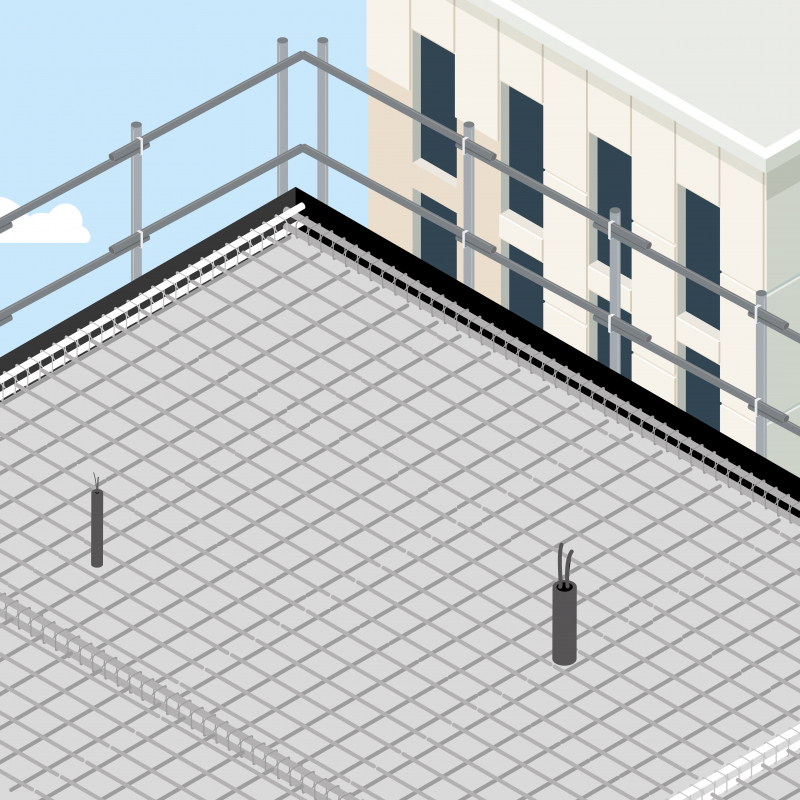

Des connecteurs sont positionnés sur les poutrelles IAO existantes : les compagnons réalisent alors une table de compression de 6 cm, et enfin le ferraillage et le coulage du béton. Le chantier se fait plus vite, avec une économie importante de matériaux et une réduction significative des manutentions. Le plancher mesure 37 cm d'épaisseur.

splancher renforcé avec onnecteurs sur les poutrelles Plancher renforcé avec connecteurs (traversant le polyane) sur les poutrelles.

s984 Renforcer un plancher en ajoutant des connecteurs Le coulage du béton a été réalisé grâce à une pompe.

Impact sur les risques

Risque principal

Retombée de la charge

Risque secondaire

Chute d'objets

Risque secondaire

Atteintes musculaires et articulaires

Risque secondaire

Coupure ou sectionnement

Impact qualité et RSE

Qualité

Plancher plus léger et néanmoins très résistant (+200Kg/m2).

Développement durable

Economie de matériaux par le réemploi des poutrelles existantes.

Développement personnel

Suppression de tâches pénibles et dangereuses (pose de poutrelles HEB et de bacs acier).

Performance de cette solution

Rendement (gains / coûts)

Pour un euro investi, cette solution génère 2,39 euros de gains.

Bilan par salarié/an

Le gain par salarié s'élève à 2 154 euros par an.

Économie réalisée

L'économie globale est de 17 229 euros (gains - coûts).

Bilan économique

Durée envisagée : 3 mois
Effectif concerné : 8 personnes

Le renforcement du plancher via des connecteurs sur poutrelles IAO génère d'importants gains financiers. Les économies portent principalement sur les fournitures : plus besoin d'acheter des poutrelles HEB et des bacs collaborants pour réaliser le double plancher. Les volumes de béton sont eux réduits de 22 %. Le chantier se mène plus rapidement, avec des moyens de levage et d'étaiement moins importants. Au final, le coût de revient a pu être ramené de 253 €/m² avant à 157,80 €/m², soit une économie de près de 40 %.
