Réaliser un voile béton en cote bloquée avec une banche extensible
Pour réaliser des voiles en cote bloquée, une entreprise de gros œuvre teste un nouveau mode opératoire : l'utilisation d'une banche extensible, précise au millimètre. Fini les banchettes, les tôles de compensation et autres bastaings : un seul élément de coffrage suffit. Pour les compagnons, la solution améliore les conditions de travail en réduisant les manutentions et en limitant les finitions après coulage. Elle permet aussi à l'entreprise de gagner en productivité sur les opérations de coffrage et de décoffrage.
Date de mise à jour : 24 sept. 2024
Impact en prévention
Utiliser la banche extensible est un levier majeur de prévention. Alors que la réalisation de voiles en cotes bloquées nécessitait l'accouplement de plusieurs éléments de coffrage, désormais une seule banche suffit. La solution limite donc les manutentions manuelles ou mécaniques ainsi que les efforts à déployer pour assembler et régler les éléments de coffrage. Elle réduit aussi le risque de chute de ces matériels. Grâce aux garde-corps installés en partie haute, les compagnons peuvent suivre en toute sécurité la mise en place du coffrage et le coulage du béton.
L'utilisation de la banche extensible présente aussi des avantages en termes de finition. Le parement fini laisse apparaître peu de désaffleurement ou d'engravure : les reprises étant moins nombreuses, les salariés sont beaucoup moins exposés aux poussières de silice.
Un coffrage qui s'adapte à toutes les dimensions
En phase de gros œuvre, la réalisation des voiles en cotes bloquées est une opération complexe qui nécessite le plus souvent l'assemblage de banches et de banchettes complétées, le cas échéant, par d'autres éléments (tôles de compensation, bastaings). À la recherche d'un mode opératoire plus efficace et plus sûr, l'entreprise Solumat Île-de-France retient une idée formulée par une de ses équipes de chantier et décide ainsi de tester l'utilisation d'une banche extensible.
L'équipement associe une partie fixe de 100 cm et une partie télescopique qui permettant de couvrir jusqu'à 57 cm complémentaires. Le réglage de la partie télescopique est réalisé au millimètre à l’aide d’une crémaillère actionnée avec la clé à banche standard. La partie coffrante de la partie télescopique se compose d'une bande de contreplaqué de 188 mm d'épaisseur coupée sur mesure sur le chantier avec un débord autorisé de 70 mm, ce qui fixe la plage de réglage maximale à 164 cm. Ce contreplaqué est fixé avec des vis par l’arrière de la banche. La banche extensible se décline également en sous-hausse d'un mètre ou 1,5 mètre de hauteur ainsi qu'en réhausse de 50 cm de hauteur. Elle est équipée de deux anneaux de levage pour assurer l'équilibre lorsque la partie télescopique est ouverte.
Les temps de coffrage et de décoffrage diminués par deux
Le premier chantier test a convaincu l'entreprise des avantages de la banche extensible. Les compagnons n'ont plus qu'un seul élément à mettre en œuvre, ce qui permet de diviser par deux les temps de coffrage et de décoffrage et le recours à la grue. Les manutentions sont moins nombreuses ce qui limite les efforts physiques ainsi que les risques de chute et de basculement d'objet. Les compagnons n'ont plus à réaliser le réglage et le serrage d'accouplement de plusieurs éléments de coffrage : un seul réglage suffit désormais. Le dispositif permet de couvrir toutes les cotes bloquées, y compris celles réalisées contre un voile non perpendiculaire.
Les bénéfices portent non seulement sur la prévention des risques et la hausse de la productivité, mais aussi sur la qualité des travaux. Avec la banche extensible, l'état de surface du béton est plus homogène, avec beaucoup moins d'affleurement et d'engravure, et les reprises sont moins nombreuses. Le dispositif permet enfin à l'entreprise de disposer d'équipements conformes à la législation et aux salariés de travailler avec plus d'autonomie et de flexibilité.

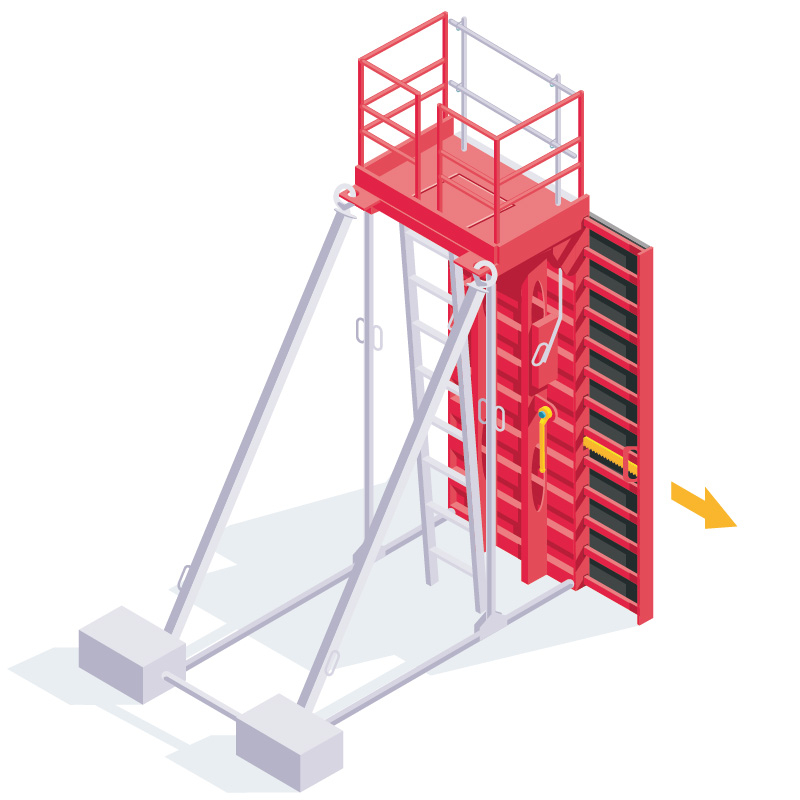

Sur la partie fixe du coffrage, large de 100 cm, la partie télescopique couvre jusqu'à 57 cm supplémentaires.

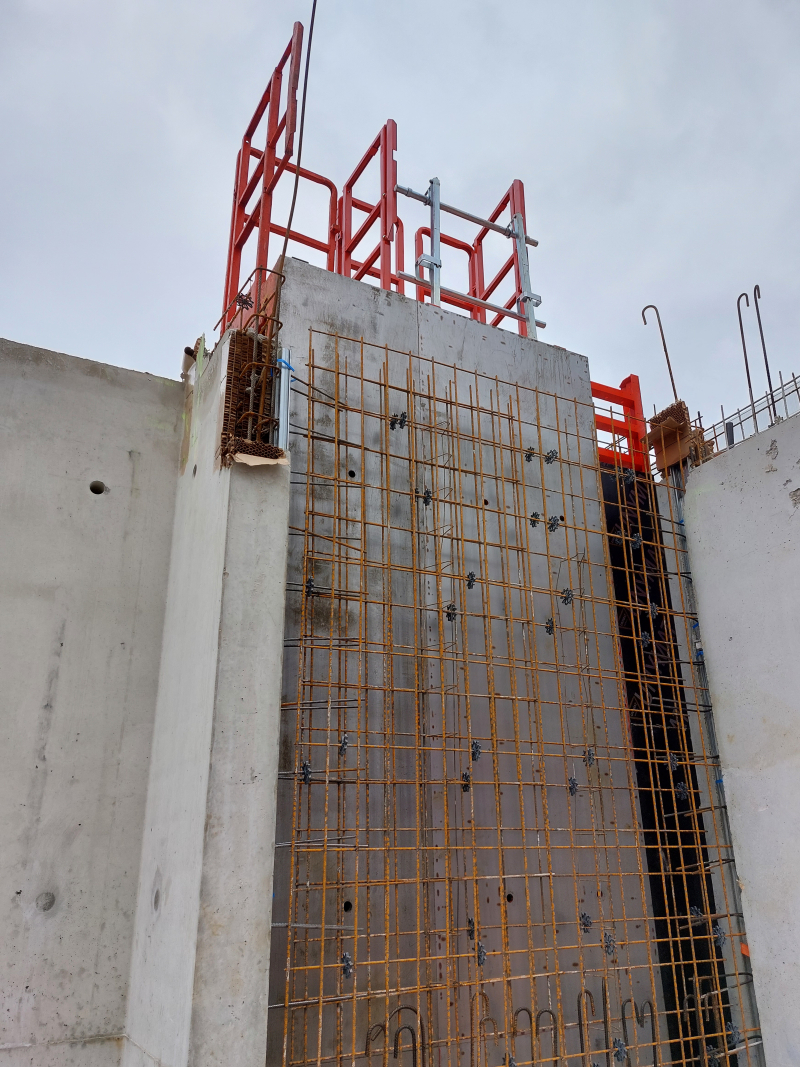

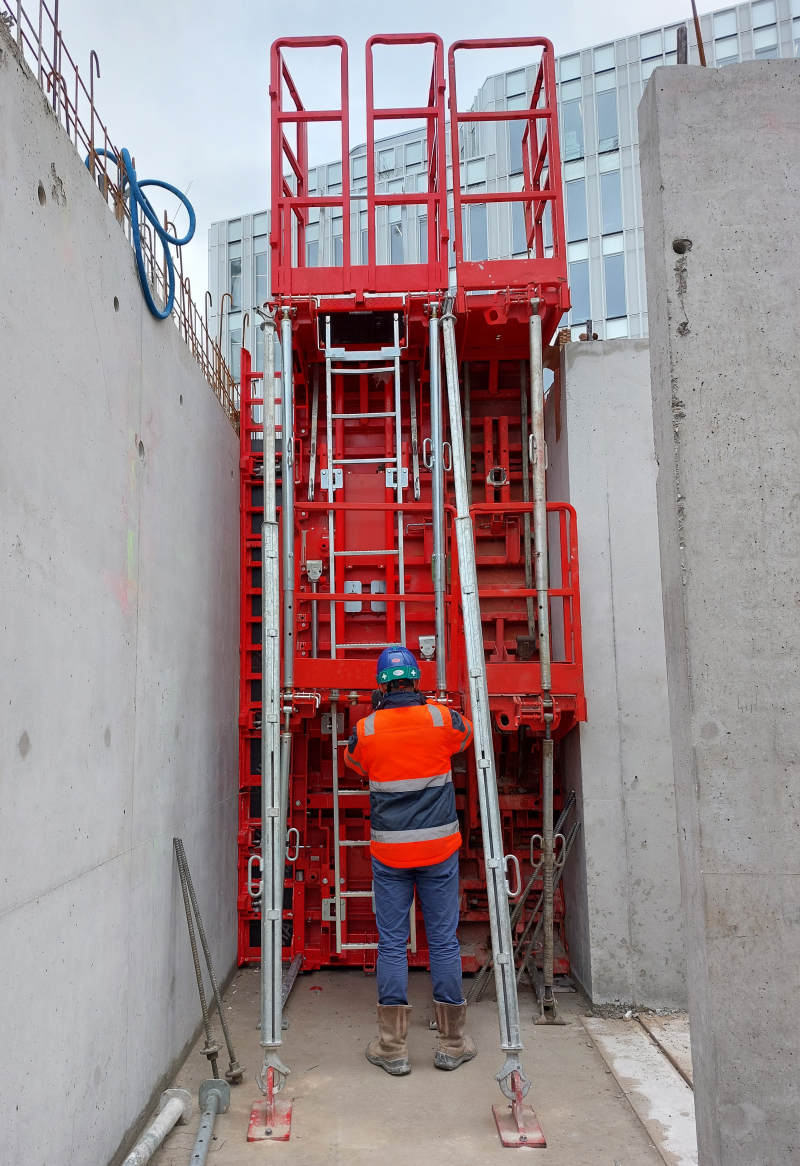

Des garde-corps sont positionnés en haut de la banche pour permettre aux compagnons de suivre en toute sécurité la mise en place du coffrage et le coulage du béton.
Avant
Un coffrage par assemblage de petits éléments
La réalisation des voiles en cotes bloquées nécessitait l’utilisation de coffrages de petites dimensions et, très souvent, de petits éléments complémentaires comme des tôles de compensation ou des bastaings. Ces éléments demandaient beaucoup de manutention, manuelle ou à la grue, et de nombreux réglages. Cela nécessitait aussi des finitions quasi systématiques (piochage, ragréage) pour obtenir un état de surface satisfaisant.
Après
Un seul élément de coffrage, sécurisé
Désormais, l'entreprise utilise une banche extensible pour la réalisation des voiles en cotes bloquées. Sur la base d'une section fixe de 100 cm de large, la section télescopique permet de couvrir 57 cm supplémentaires. La solution évite l'assemblage d'éléments de coffrage épars et limite les manutentions pour les compagnons. Ces derniers ont également beaucoup moins d'opérations de finition à réaliser, au bénéfice de la qualité du chantier.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Basculement - Renversement
Risque supprimé
Risque secondaire
Poussières et fibres
Risque secondaire
Chute d'objets
Impact qualité et RSE
Qualité
Le raccord dans le voile est plus simple à réaliser qu'avec la mise en œuvre de banchettes, ce qui réduit fortement le nombre de reprises.
Développement personnel
Ce matériel a été créé à la demande des compagnons et de leur conducteur de travaux.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,85 euro de gain.
Bilan par salarié/an
Le gain par salarié s’élève à 138 euros par an.
Économie réalisée
L’économie globale est de 414 euros (gains - coûts).
Bilan économique
- Durée envisagée : 1 semaine
- Effectif concerné : 3 personnes
L'utilisation de la banche extensible est une opération économiquement intéressante pour l'entreprise. La solution génère des gains de productivité importants : les phases de coffrage et de décoffrage sont réalisées deux fois plus rapidement, celles liées aux finitions quatre fois plus vite. Le retour sur investissement est quasi immédiat pour l'entreprise.
Coût
| Achats |
484 € |
| Total Coûts | 484 € |
Gains
| Achats |
756 € |
| Production |
142 € |
| Total Gains | 898 € |
Coût
|
Achats 484 € Achat de la banche extensible 334 € Achat de contreplaqué filmé de 18 mm 150 € |
|
Total Coûts 484 € |
Gains
|
Achats 756 € Économies sur l'achat d'une banche traditionnelle 147 € Économies sur l'achat d'une banche traditionnelle 84 € Économies sur l'achat de tôles de compensation 525 € |
|
Production 142 € Économies sur la grue pour le coffrage des banches et banchettes 9 € Économies sur le recours au grutier pour le coffrage des banches et banchettes 13 € Économies de main-d'œuvre pour le coffrage des banches et banchettes 20 € Économies sur la grue pour le décoffrage des banches et banchettes 9 € Économies sur le recours au grutier pour le décoffrage des banches et banchettes 13 € Économies de main-d'œuvre pour le décoffrage des banches et banchettes 20 € Économies de main-d’œuvre pour le piochage, le ragréage et la reprise des finitions 60 € |
|
Total Gains 898 € |
