Réglage d'un fond de forme au moyen d'une règle mécanisée
Sur un chantier de terrassement, une entreprise teste l'utilisation d'une règle réglable mécanisée pour la réalisation du lit de fond de forme. La solution permet d'avancer beaucoup plus vite sur cette phase, et avec un résultat parfait. Elle améliore aussi les conditions de travail des compagnons en leur évitant des postures inconfortables.
Date de mise à jour : 19 déc. 2022
Impact en prévention
L'utilisation de la règle réglable génère des bénéfices immédiats en prévention. Mécaniser la réalisation des lits de fond de forme permet de limiter les réglages manuels, sources de postures inconfortables et d'importants efforts pour tirer la règle.
Optimiser la mise à niveau du fond de forme en gravillons
Habituellement, la réalisation d'un lit de fond de forme en gravillons est réalisée manuellement au moyen d'une grande règle. Cette opération chronophage génère pour les compagnons des postures inconfortables et des efforts importants pour étaler et régler au mieux le niveau. Spécialisée dans les travaux publics, l'entreprise cherche donc un moyen pour améliorer à la fois la productivité et le bien-être des salariés.

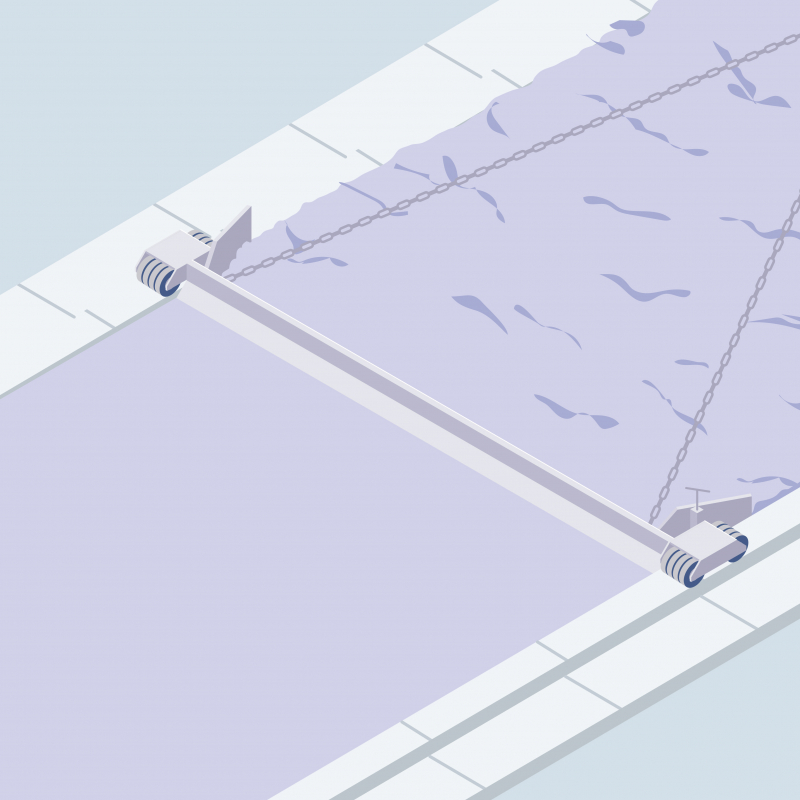

Testée sur un chantier pilote, la solution retenue consiste à utiliser une règle de fond de forme sur roulettes. Tiré par un engin de chantier, l'équipement peut être réglé en longueur comme en profondeur. Cette approche mécanisée améliore les conditions de travail des compagnons. Elle permet aussi à l'entreprise de réaliser ce premier chantier six fois plus vite qu'avec l'approche manuelle traditionnelle, avec un nivellement et un réglage parfaits.
Avant
Un réglage manuel, chronophage et inconfortable
Les compagnons tiraient le fond de forme manuellement, avec une grande règle. Il fallait répéter l'opération à de multiples reprises pour obtenir un nivellement satisfaisant. Cette phase engendrait des postures inconfortables et des efforts importants pour tirer la règle pendant une longue période.
Après
Une solution mécanisée, rapide et efficace
Les compagnons utilisent désormais une règle réglable, équipée de roulettes et tirée par un engin de chantier. La solution entièrement mécanisée soulage les compagnons. Elle permet aussi d'aller beaucoup plus vite en temps d'exécution, avec un lit de fond de forme parfaitement nivelé.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Impact qualité et RSE
Qualité
Le nivellement et le réglage des lits de fond de forme sont parfaits.
Développement personnel
Les opérateurs montent en compétence durant la journée test sur chantier dédiée à l'utilisation de cette règle.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 3,05 euros de gain.
Retour sur investissement
L’investissement est amorti immédiatement.
Bilan par salarié/an
non applicable
Économie réalisée
L’économie globale est de 7541 euros (gains - coûts).
Bilan économique
L'utilisation de la règle réglable apporte un vrai plus en termes économiques, avec des temps de réalisation fortement réduits. L'investissement relativement faible (3 000 €) est amorti instantanément sur ce chantier pilote, où l'équipe de quatre compagnons étale et règle 1 000 m² de lits de fond de forme en une seule journée, contre plus de 6 journées avant. La solution semble particulièrement adaptée aux chantiers d'envergure et linéaires, comme celui sur lequel elle a été testée.
Coût
| Achats |
3 000 € |
| Installation |
655 € |
| Entretien |
30 € |
| Total Coûts | 3 685 € |
Gains
| Production |
11 226 € |
| Total Gains | 11 226 € |
Coût
|
Achats 3 000 € Prix d'achat de la règle, y compris les rallonges et accessoires 2 700 € Achat d'une élingue chaîne dédiée 300 € |
|
Installation 655 € Test de la solution par l'équipe de 4 compagnons 480 € Coût d'une journée d'une pelle à pneus pour le test 175 € |
|
Entretien 30 € Vérification périodique annuelle de l'élingue 15 € Graissage des éléments 15 € |
|
Total Coûts 3 685 € |
Gains
|
Production 11 226 € Temps de tirage du lit de fond de forme par l'équipe 10 830 € Temps d'utilisation de la pelle à pneu 396 € |
|
Total Gains 11 226 € |
