Solution
Remblayer les tranchées avec un godet cribleur
Pour un chantier nécessitant la pose enterrée de 7,5 km de ligne à haute tension, une entreprise de travaux publics opte pour l'utilisation d'un godet cribleur qui permet d'utiliser les terres excavées pour le remblaiement. Cette solution améliore les conditions de travail des opérateurs en réduisant les opérations manuelles, mais aussi les risques, tout en supprimant le besoin en apport de sable de remblai.
Date de mise à jour : 29 mars 2024
Impact en prévention
L'utilisation du godet cribleur améliore sensiblement les conditions de travail des salariés. Pendant l'opération de remblaiement, l'engin assure le transport des terres excavées vers la tranchée : il n'y a plus d'opérateur à pied et plus d'autre engin ou véhicule en bordure de fouille, ce qui limite fortement le risque de heurt. De même, le risque de chute de hauteur est considérablement réduit, laissant seulement le chauffeur de la pelle exposé à une tranchée moins profonde, car en partie déjà comblée avec les déblais criblés.
Les salariés ont moins d'effort à fournir pour le régalage du sable autour des fourreaux, le chauffeur de la pelle ayant au préalable assuré un réglage superficiel. Enfin, le risque routier lié à l'évacuation des déblais et au transport des sables pour le remblaiement est éliminé.
Une meilleure gestion des ressources
Ce chantier était mené dans un contexte spécifique où l'accès aux véhicules et aux engins était réduit à une piste forestière parallèle à l'emprise du chantier. Pour limiter la rotation des véhicules, l'approche la plus efficace était d'exploiter les matériaux de déblais qui étaient globalement adaptés, en termes de granulométrie et de consistance, au remblaiement des tranchées.
L'utilisation d'un godet cribleur s'est néanmoins imposée : l'équipement permet de filtrer les terres excavées pour ne conserver que la matière appropriée, en criblant les éléments les plus gros, et de les réutiliser directement pour combler la tranchée après mise en place des fourreaux. La solution permet de valoriser les matériaux locaux, tout en évitant le transport de sable par camions pour le remblaiement. Cette approche simplifiée a donc un triple avantage en termes de conditions de travail et de réduction des risques, d'efficacité opérationnelle et de gestion des ressources, tout en contribuant à réduire les coûts et l'empreinte environnementale du projet.
Avant
Du sable qu'il faut transporter et niveler
Auparavant, les terres excavées étaient évacuées. Pour le remblai de tranchée, l'entreprise approvisionnait du sable avec des camions. Après la pose des fourreaux, ce sable était repris par un chargeur pour l'apporter à pied d'œuvre. Les opérateurs répartissaient ensuite manuellement le sable dans la tranchée pour réaliser l'enrobage des fourreaux.
Dans les conditions habituelles, les tranchées étaient remblayées en approvisionnant du sable avec un chargeur, un salarié étant chargé de le répartir à la pelle manuelle dans la tranchée.
Après
Des terres excavées valorisées sur site
Désormais, l'entreprise a adopté l'utilisation d'un godet cribleur, offrant la possibilité de réutiliser les matériaux excavés. La terre criblée est directement déposée sur les fourreaux dans la tranchée, éliminant ainsi le recours à un atelier de remblaiement classique impliquant l'utilisation de camions, de chargeurs, de sable, ainsi que de main-d'œuvre pour étaler le sable.

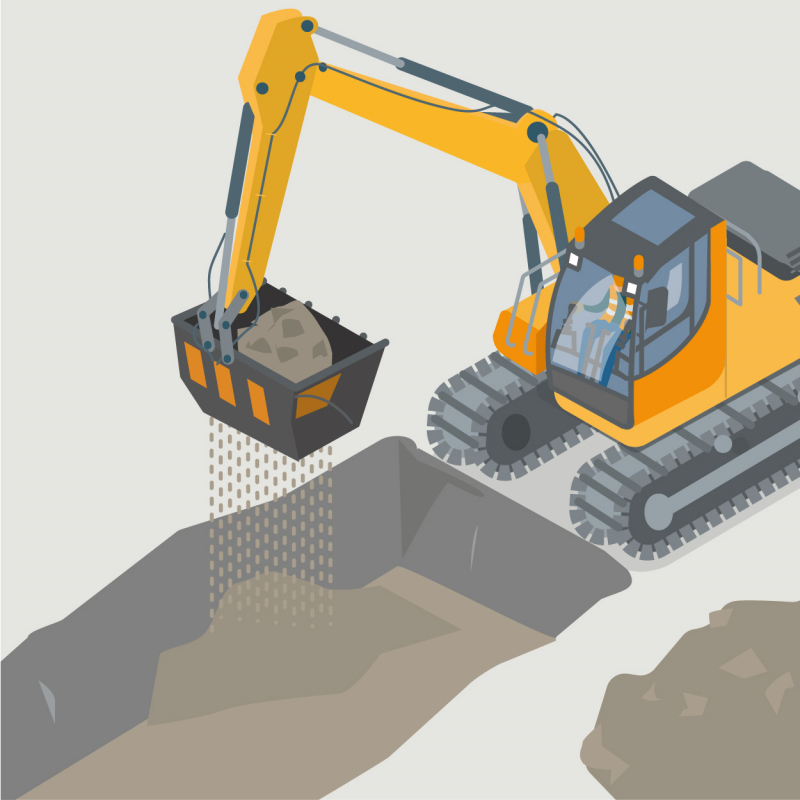

Le godet crible les terres excavées pour ne faire entrer dans la tranchée que des matériaux adaptés au remblaiement.
Impact sur les risques
Risque principal
Heurt
Risque secondaire
Atteintes musculaires et articulaires
Risque secondaire
Chute de hauteur
Risque secondaire
Risque routier sur voie publique
Risque supprimé
Impact qualité et RSE
Développement durable
La solution évite de devoir transporter les terres excavées puis d'importantes quantités de sable pour le remblaiement, ce qui limite drastiquement les consommations de carburant et donc l'empreinte carbone du chantier.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,66 euro de gain.
Retour sur investissement
L’investissement est remboursé en moins de deux mois.
Bilan par salarié/an
Le gain par salarié s'élève à 12 063 euros par an.
Économie réalisée
L’économie globale est de 60 315 euros (gains - coûts).
Bilan économique
- Période envisagée : 0,17 an
- Effectif concerné : 5 personnes
L'utilisation du godet cribleur est une opération rentable pour l'entreprise au plan économique. Les coûts liés à l'achat du godet, à son utilisation et à son entretien sont vite compensés par les économies importantes que permet le réemploi sur site des matériaux de déblais. L'entreprise évite à la fois les coûts liés à l'évacuation des déblais de tranchées, et le transport de quantités importantes de sable pour le remblaiement. Les économies portent à la fois sur l'utilisation des véhicules lourds, tels que camions et chargeur, mais aussi sur le carburant et les coûts de main d'oeuvre. L'investissement est rentabilisé en à peine plus d'un mois.
Coût
| Achats |
62 000 € |
| Production |
24 500 € |
| Entretien |
4 500 € |
| Total Coûts | 91 000 € |
Gains
| Achats |
36 000 € |
| Production |
115 075 € |
| Développement durable |
240 € |
| Total Gains | 151 315 € |
Coût
|
Achats 62 000 € achat du godet cribleur 62 000 € |
|
Production 24 500 € Utilisation de la pelle pour remblaiement de la tranchée avec les matériaux de déblais 5 000 € chauffeur conduisant la pelle équipée du godet cribleur 14 000 € carburant pour la pelle équipée du godet cribleur 5 500 € |
|
Entretien 4 500 € changement des flasques et arbres du godet cribleur 4 500 € |
|
Total Coûts 91 000 € |
Gains
|
Achats 36 000 € économie sur l'achat du sable pour remblai de la tranchée, selon l'ancienne méthode 36 000 € |
|
Production 115 075 € Economies sur l'utilisation du chargeur pour remblayer la tranchée 18 300 € Economies sur l'utilisation du camion pour apporter le sable de remblaiement 18 900 € Gains de main d'oeuvre sur le régalage du sable de remblai 10 000 € Economies sur le carburant du chargeur 5 500 € Economies sur le carburant du camion de livraison 15 000 € Economies sur l'utilisation du camion pour la mise en décharge des terres excavées 29 000 € Economies sur l'utilisation de la pelle pour charger la terre excédentaire dans le camion 18 375 € |
|
Développement durable 240 € Economies sur les coûts d'évacuation des déblais de tranchée 240 € |
|
Total Gains 151 315 € |
