Réseaux d'eau pluviale : poser des tubes annelés double paroi
Une entreprise de construction de réseaux utilise, dès que cela est possible, des tubes annelés double paroi en remplacement des buses béton. Elle propose ce matériel aux maîtres d’ouvrage, car il présente, en plus de l’amélioration des conditions de travail, l’avantage d’être plus rapide à poser : la cadence journalière passe d’environ 30 ml/j avec des buses béton, à 50 ml/j avec des tubes annelés à double paroi. Étant plus légers, ils peuvent être manutentionnés par les compagnons, ce qui simplifie les opérations.
Date de mise à jour : 23 mars 2024
Impact en prévention
Avec l’utilisation de tubes annelés double paroi, les conditions de travail de vos opérateurs s’améliorent, et ce, même s’il y a plus de manutentions manuelles, dès lors que les tuyaux utilisés n’excèdent pas le diamètre 400. Au-delà, il est nécessaire d’utiliser un engin de manutention.
Les blessures par écrasement ou coincement lors de la pose sont réduites car le matériau est beaucoup plus léger.
Les risqués liés à la coactivité des poseurs et des engins diminuent également.
Des tubes annelés plus légers pour faciliter la manutention
Conçus et fabriqués dans la région de l’entreprise, les tubes annelés pèsent 58 kg pour un diamètre de 400 mm, et 236 kg pour un diamètre de 800 mm. Ils ont une longueur de 6 m. Étant plus légers que les buses béton, les tubes annelés peuvent être posés manuellement jusqu’au diamètre de 400 mm, voire 500 mm. Les boîtes de branchement sont articulées de plus ou moins 15° et pèsent 30 kg. Les rehausses peuvent également être manutentionnées à la main. La pose des tuyaux exige beaucoup de méticulosité : il convient de ne pas utiliser de granulats 0/80. Il faut également garder une épaisseur de 70 cm minimum au-dessus du tuyau ou mettre une protection en béton.
À noter :
- les emboîtements de 25 à 30 cm permettent une bonne étanchéité ;
- une simple scie cloche suffit pour les découpes.
Avant
Des buses béton manutentionnées mécaniquement
L’entreprise utilisait des buses béton de 2,40 m de long en moyenne. Du fait de leurs poids (400 kg pour un diamètre 400 mm et 1,5 t pour un diamètre 800 mm), elles étaient approvisionnées avec un chariot élévateur. Il fallait les poser à l’aide d’une pelle mécanique et de sangles textiles.
Après

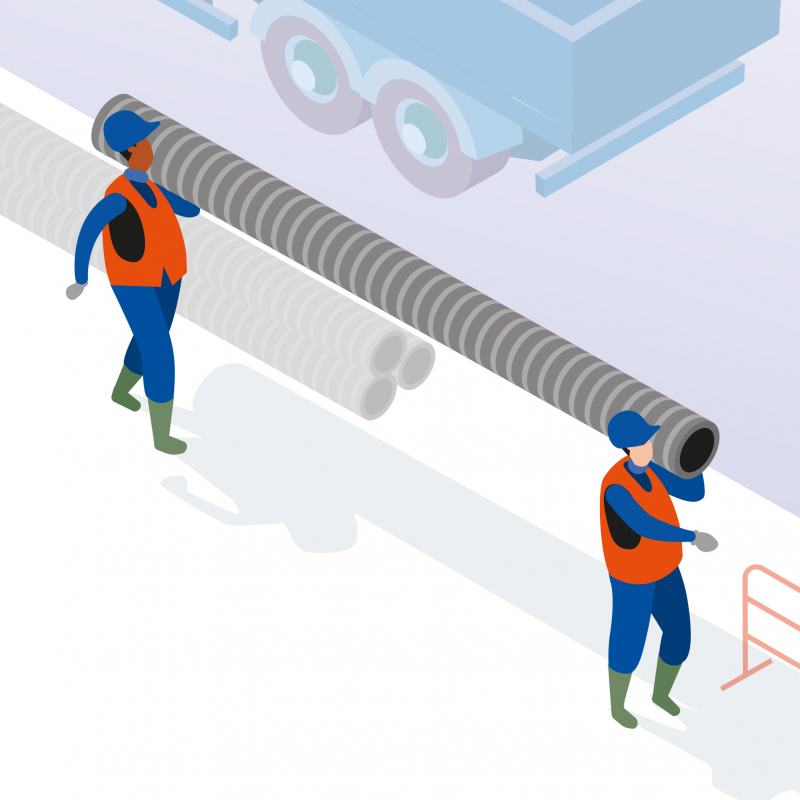

Des tubes annelés faciles à manipuler
Comme les tubes annelés double paroi sont souples, ils peuvent être déchargés en étant jetés du camion, sans risque d’être cassés. Leur manutention est facilitée car aucun engin n’est nécessaire pour les décharger. En moyenne, les opérateurs manutentionnent huit à neuf tuyaux par jour.
L’entreprise propose à ses donneurs d’ordre les tubes annelés à double paroi en remplacement des buses béton : l’adoption de cette solution est à la convenance du maître d’ouvrage.
Impact sur les risques
Risque principal
Ecrasement
Risque secondaire
Heurt
Impact qualité et RSE
Qualité
La qualité apportée avec l’utilisation des tubes annelés réduit le risque de fuite et permet un meilleur écoulement de l’eau.
Développement durable
Les tuyaux annelés sont en partie fabriqués avec des matériaux de recyclage.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 8,81 euros de gain.
Bilan par salarié/an
Le gain par salarié s’élève à 9 765 euros par an.
Économie réalisée
L’économie globale est de 19 530 euros (gains - coûts).
Bilan économique
- Période envisagée : 1 an
- Effectif concerné : 2 personnes
L’entreprise pose annuellement 1 000 ml de canalisations. Le rendement passe ainsi de 30 ml/an pour la pose de buses en béton à 50 ml/an avec ces tuyaux. La durée moyenne d’un chantier passe de 35 à 20 jours.
Le prix des produits étant similaire, les gains résident essentiellement dans la vitesse de pose, deux fois plus rapide avec le tube annelé, et sont immédiats.
La diminution des fuites apporte un léger gain financier, et le meilleur écoulement des eaux, un gain de qualité au client.
Particularités du mode de calcul
Les chantiers analysés ne portent que sur la pose de tuyaux de diamètre 400 maximum.
Coût
| Production |
2 500 € |
| Total Coûts | 2 500 € |
Gains
| Achats |
70 € |
| Production |
21 150 € |
| Qualité |
810 € |
| Total Gains | 22 030 € |
Coût
|
Production 2 500 € Achat de tubes annelés 2 500 € |
|
Total Coûts 2 500 € |
Gains
|
Achats 70 € Économies réalisées sur l’achat de sangles de manutention pour buses béton 70 € |
|
Production 21 150 € Économies réalisées sur la pelle avec chauffeur et la consommation de gasoil. 9 750 € Gains de temps sur les deux ouvriers nécessaires à la pose 7 200 € Un chef d'équipe 4 200 € |
|
Qualité 810 € Dix fois moins de fuites 810 € |
|
Total Gains 22 030 € |
