Solution
Tirer les câbles électriques HTA avec un treuil thermique
Cette entreprise spécialisée dans l'électricité tertiaire a acheté un treuil thermique afin de faciliter le tirage de câbles HTA en hauteur sur les sites industriels. Cette acquisition a contribué à l'amélioration des conditions de travail : réduction du risque de chute de hauteur grâce à l'utilisation limitée de nacelles, diminution des efforts physiques liés au tirage manuel des câbles et baisse du stress. Ce changement de mode opératoire a également entraîné des gains financiers et de temps, en réduisant la main-d'œuvre nécessaire pour les opérations de déroulage et de tirage.
Date de mise à jour : 6 mars 2024
Impact en prévention
- Le risque de chute de hauteur est réduit grâce à l'utilisation limitée de nacelles.
- Les efforts physiques sont également réduits car le tirage des câbles n'est plus effectué manuellement depuis les nacelles.
- Le chef d'équipe ressent moins de stress du fait de la diminution du nombre d'engins et d'opérateurs.
Le tirage de câbles simplifié
Le recours au treuil thermique permet d'effectuer, depuis le sol, le tirage mécanisé des câbles. Une nacelle est utilisée pour effectuer la pose et la dépose des poulies de guidage sur la structure.
Cette opération, qui mobilisait sept salariés sur six jours, ne nécessite plus que deux personnes sur trois jours de travail.
Outre les conditions de travail qui se sont améliorées, il est à noter des gains financiers et de temps, l'intervention du nombre de salariés sur le chantier et le temps consacré à ces tâches ayant diminué.
Mesure de l'effort de tirage des câbles
Les câbliers fixent des exigences sur l’effort maximum de tirage en daN ainsi que le rayon de courbure minimale à respecter lors de la pose.
Un dynanomètre mesure l’effort limité par rapport aux caractéristiques du câble.
Avant
Déroulage et tirage manuels en hauteur
Sur un chantier, sept salariés étaient nécessaires sur six jours pour réaliser le déroulage et le tirage manuel des câbles HTA à l'aide de cinq nacelles et de poulies.
Après

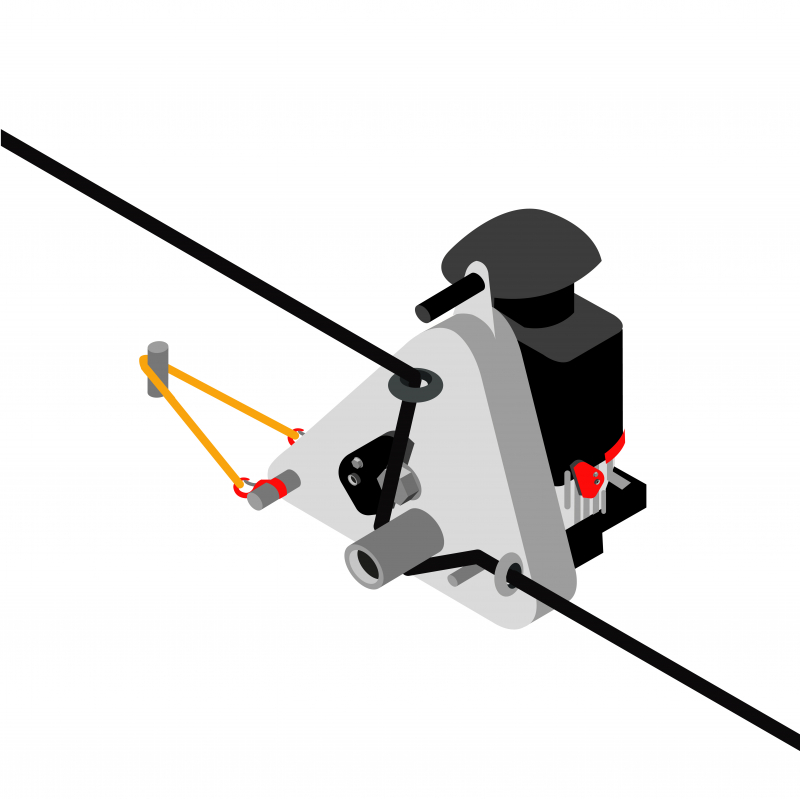

Des câbles tirés mécaniquement depuis le sol
Le treuil thermique permet le tirage mécanisé des câbles depuis le sol. Cette opération nécessite une équipe de deux personnes sur trois jours. Une nacelle est utilisée pour la pose et la dépose des poulies de guidage sur la structure.
Tirage des câbles le long des chemins de câbles autour de la structure du bâtiment.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque supprimé
Risque secondaire
Basculement - Renversement
Risque secondaire
Chute de hauteur
Impact qualité et RSE
Développement personnel
Moins de stress pour le chef d'équipe grâce à la réduction du nombre de salariés et d'engins.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 5,95 euros de gain.
Retour sur investissement
Près de huit mois sont nécessaires pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié s’élève à 1 073 euros par an.
Économie réalisée
L’économie globale est de 37 547 euros (gains - coûts).
Bilan économique
- Durée envisagée : 5 ans
- Effectif concerné : 7 personnes
L'investissement est compensé par des gains financiers et des gains de temps : de six jours par opération à sept salariés, le chantier considéré est passé à trois jours à deux salariés.
Coût
| Achats |
5 400 € |
| Formation |
287 € |
| Production |
191 € |
| Entretien |
1 703 € |
| Total Coûts | 7 581 € |
Gains
| Production |
45 128 € |
| Total Gains | 45 128 € |
Coût
|
Achats 5 400 € Achat du treuil 4 000 € Achat d'un dynamomètre 1 400 € |
|
Formation 287 € Formation des ouvriers à l'utilisation du treuil 175 € Formation du chef d'équipe 112 € |
|
Production 191 € Fournitures pour l'exploitation du treuil 100 € Consommation d'essence sans plomb pour le treuil 91 € |
|
Entretien 1 703 € Vérification périodique du treuil 543 € Coût de la vérification périodique du treuil 750 € Temps passé pour l'entretien du treuil 310 € Fournitures pour l'entretien du treuil 100 € |
|
Total Coûts 7 581 € |
Gains
|
Production 45 128 € Coût de l'exécution des travaux (ouvriers) 30 938 € Coût de l'exécution des travaux (chef d'équipe) 3 600 € Location de nacelles 1 620 € Coût du transport des nacelles 1 800 € Location des véhicules de chantier 900 € Consommation des véhicules de chantier 499 € Consommation en carburant des nacelles 5 771 € |
|
Total Gains 45 128 € |
