Un accessoire de levage pour manutentionner en sécurité des mâts de candélabres

Un lève-mât pour des manutentions plus sûres

L'élingage des candélabres sur les chantiers de travaux publics est souvent réalisé par un simple cravatage en haut du mât avec une élingue textile. Ce mode opératoire expose les opérateurs à un risque important de retombée de la charge en cas de ripage de l'outil.

Le lève-mâts ABDE a été conçu pour éviter le renversement de la charge grâce à sa conception innovante et compatible avec les différentes fenêtres de mâts pour l'éclairage public.

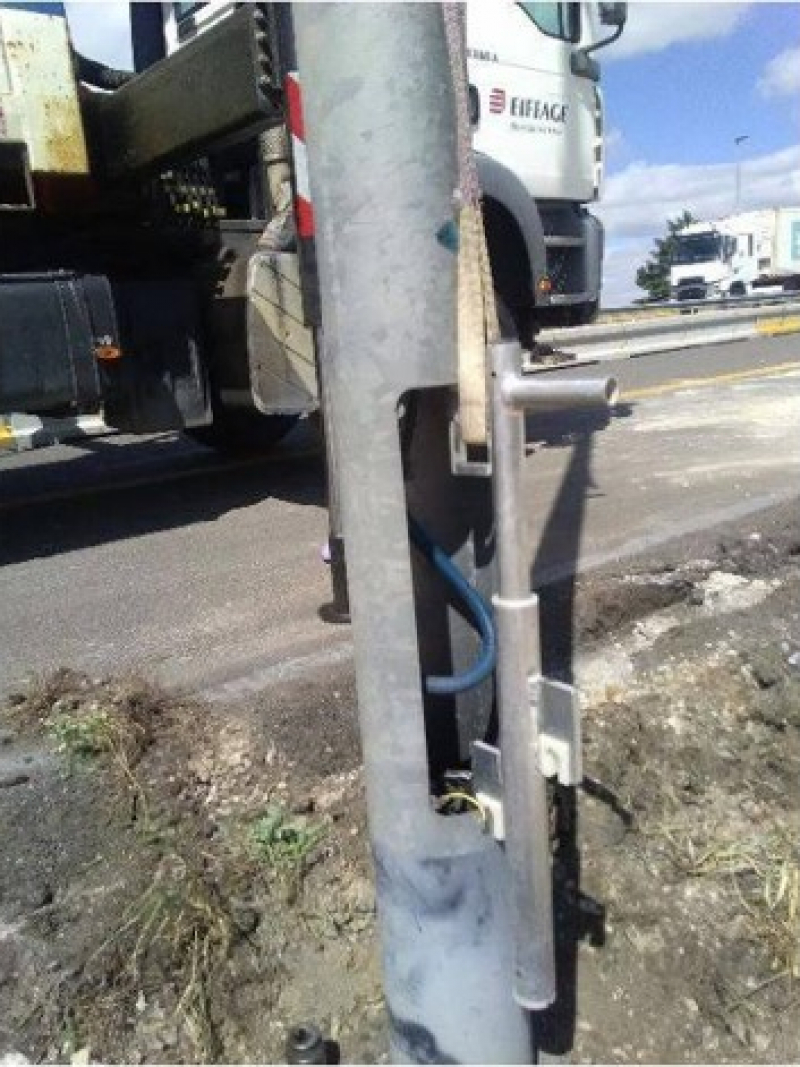

Léger et peu encombrant, ce dispositif breveté se compose de deux tubes télescopiques en aluminium, chacun étant muni d’un ergot que l’on positionne en haut et en bas de la trappe de raccordement électrique du candélabre. L’écartement et le serrage du système s’effectuent à l’aide d’un vérin à gaz. Chaque ergot est muni d’un coussinet de protection qui évite de rayer la peinture du mât lors des opérations de manutention.

Un système de stabilisation de la charge

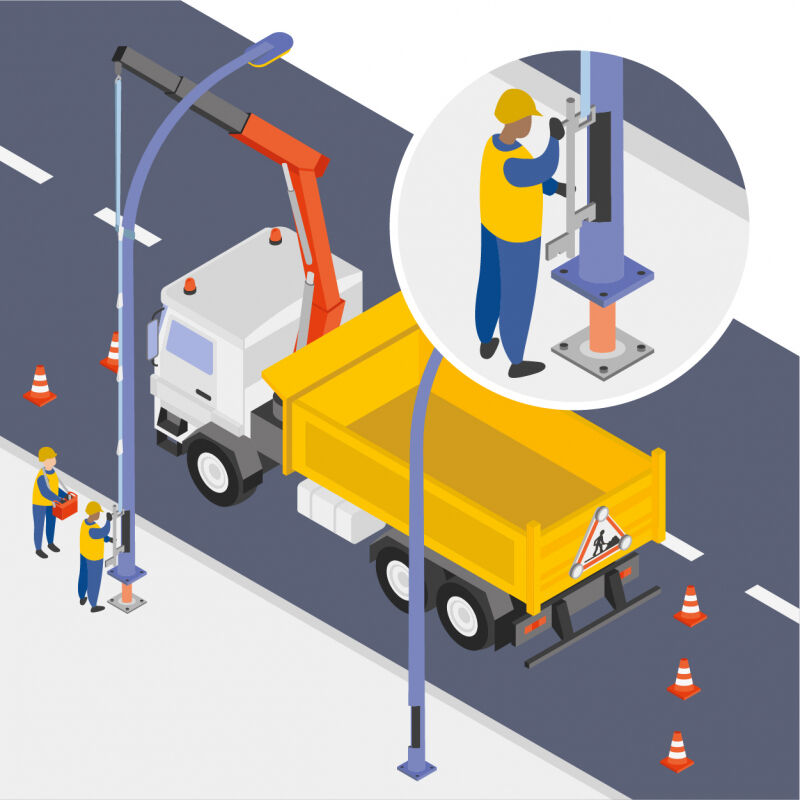

Le système est complété par une élingue de 9 mètres sur laquelle sont fixées, à intervalles réguliers, huit oreilles de manutention. Avant la phase de levage, l’opérateur place l’oreille la plus proche du point haut du mât autour de celui-ci, puis vient « cravater » cette oreille avec une élingue ronde fournie avec l’équipement. Ensuite, il n’a plus qu’à raccorder cette élingue de cravatage au crochet de la grue auxiliaire de chargement du camion.

Cet ensemble oreille + élingue de cravatage, avec une charge utile d'une tonne, permet d’assurer l’équilibre de la charge et d’éviter son renversement. Une fois le candélabre mis en place sur sa platine de fixation, l’opérateur n’a plus qu’à desserrer les tubes et à retirer les ergots de la trappe de raccordement. Il suffit alors de lever légèrement le bras de la grue auxiliaire pour dégager l’oreille de manutention et récupérer le tout.

Installation de candélabres : l'accessoire de levage testé sur un chantier
