Un coffrage modulable pour faciliter la construction de la fosse d'ascenseur
Un système de coffrage métallique a été conçu par l'entreprise Bec Construction Champagne pour faciliter la construction de fosses d'ascenseur. Le coffrage est réglable et modulable et il peut donc s'adapter facilement aux différentes dimensions des fosses à réaliser.
Très simple à mettre en place, ce coffrage améliore considérablement la performance de l'entreprise chargée de la construction de l'ascenseur.
Il diminue également le risque de chute dans la fosse.
De plus, il s'agit d'un équipement à sécurité intégrée qui a été muni, dès sa conception et dans sa partie supérieure, de réservations servant à implanter les pieds des garde-corps qui assureront la protection collective de la zone de travail.
Date de mise à jour : 8 juin 2023
Impact en prévention
Ce coffrage métallique diminue fortement le risque de chute de plain-pied à l'intérieur de la fosse qui n'est plus encombrée. Ce matériel diminue également le risque de chute de hauteur en sécurisant l'accès à la fosse grâce à l'utilisation des échelons présents sur un angle spécifique du coffrage.
Risque principal
Chute de plain-pied
Risque fortement diminué
Gagner en temps et en sécurité avec le système de coffrage métallique réglable

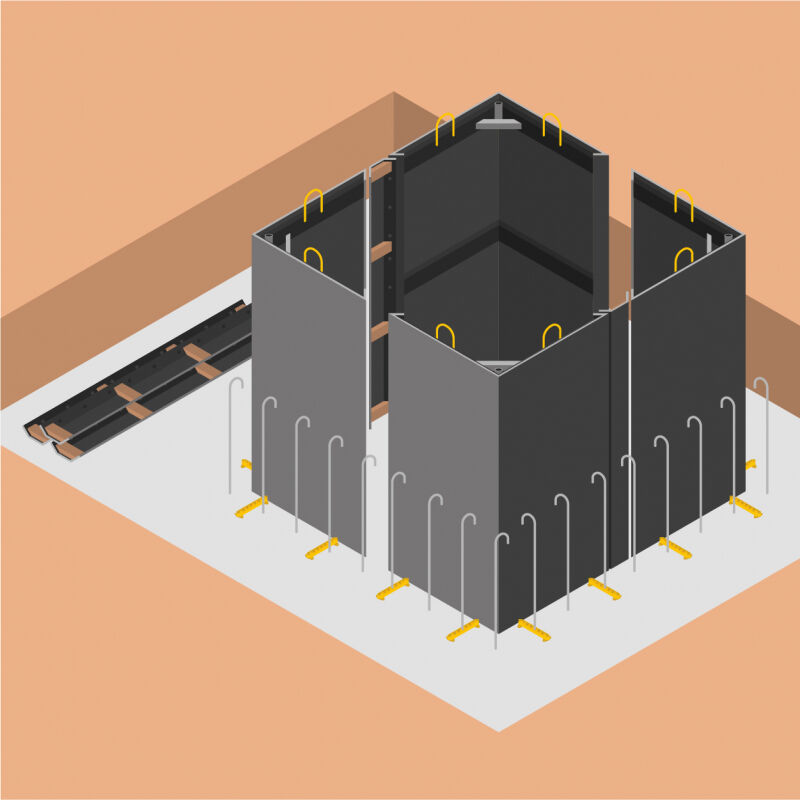

Pour faciliter la construction des fosses d'ascenseurs, l'entreprise Bec Construction Champagne a conçu un système de coffrage métallique réglable en fonction des types de fosses à créer. Le coffrage métallique et modulable est constitué de quatre angles de dimension (80 x 70 x 160 H) et d'éléments intermédiaires appelés « clés de coffrage » (20 x 160 H ou 10 x 160 H).
Il permet donc de réaliser des coffrages adaptés de (150 x 180, 160 x 170 ou 160 x 180) x 160 H.
L'assemblage du coffrage est effectué par boulonnage de pièces métalliques numérotées. La stabilité de l'ensemble est assurée par des renforts horizontaux et verticaux. Il n'est pas nécessaire de consolider avec des étais.
Assemblage et butonnage du coffrage pour assurer sa stabilité.
Un des angles du coffrage est équipé d'échelons permettant de descendre aisément dans la fosse d'ascenseur.
Le coffrage extérieur est lui réalisé à l'aide de panneaux de contreplaqué qui sont maintenus par des tiges passant dans des cônes de banches qui ont été installées au préalable. Un remblai autour de la fosse est ensuite réalisé avant le coulage du béton. Le coffrage extérieur sera perdu car il sera laissé en place après le durcissement du béton.
L'utilisation du coffrage modulable pour fosse d'ascenseur offre une série d'avantages, parmi lesquels un gain de temps important et une réelle facilité de mise en œuvre.
Il évite les opérations de coffrage et de décoffrage avec du bois traditionnel.
Le coffrage métallique est muni de systèmes permettant de mettre en place les tubes garde-corps pour l'installation de dispositifs de protection collective.
Ce système de coffrage modulable est compatible avec 90 % des constructions d'ascenseurs grâce aux clés de coffrage.
Son coût est amorti au bout de cinq réutilisations.
Vue du coffrage en place, après ferraillage et avant pose des panneaux de coffrage extérieurs.
Impact sur les conditions de travail
L'utilisation de ce coffrage métallique assure un gain de temps pour l'entreprise chargée de réaliser la fosse d'ascenseur et contribue à améliorer la performance économique du chantier.
Les conditions de travail s'en trouvent également améliorées en supprimant les opérations de coffrage et de décoffrage avec le traditionnel coffrage bois, qui imposent des contraintes physiques et des postures répétées pendant un temps important.
Témoignage
Le projet a été réalisé en binôme avec Stéphane Foll, le chef de chantier. L’idée vient de lui car il utilisait un outil similaire dans son ancienne entreprise. Nous réalisons régulièrement des travaux de construction de bâtiments et lorsque nous avons pris conscience des difficultés liées aux coffrages et décoffrages des fosses d'ascenseur à chaque opération, nous avons décidé de proposer une innovation au sein de notre entreprise. La proposition a été retenue, l'entreprise Bec Construction a investi, et aujourd'hui, c'est une satisfaction puisque l'utilisation de ce coffrage de fosse d'ascenseur s'est généralisée et cela améliore la performance de nos chantiers.
