Un guide magnétique pour faciliter les travaux d'usinage de pièces de bois

Un kit à installer à l'arrêt des machines-outils

Dans les ateliers de menuiserie bois, lors des différents travaux d’usinage sur toupie, dégauchisseuse, mortaiseuse, etc., il est nécessaire d’accompagner les pièces vers l’outil de coupe. Dès lors que l’opérateur ne peut utiliser l’entraîneur pour la toupie ou un autre accessoire similaire pour les autres types de machines, il accomplit cette opération manuellement, s'exposant ainsi à des risques élevés.

Pour y faire face, le guide magnétique de Magswitch constitue une aide sécurisée. Ce 'kit de démarrage pour le travail du bois' ne remplace pas les systèmes d’entraînement utilisés pour l’usinage des pièces mais il assure le guidage de celles-ci sur la table.

Le système se compose de trois éléments : la base de montage universelle, la planche à peignes et les deux aimants. La mise en place et le réglage sur la table de la machine sont réalisés avant l’usinage des pièces. L’activation et la désactivation des deux aimants s’opèrent à l’aide d’une molette située sur le dessus. Les peignes sont des lamelles semi-rigides disposées en biais dont le rôle est de compenser les petits écarts dimensionnels des pièces qui coulissent le long de cet accessoire. La planche à peignes est réversible en fonction du sens de passage des pièces à usiner.

Des accessoires complémentaires tels que des équerres, des nervures de renfort, des poignées d’entraînement, etc., sont disponibles en fonction des besoins de l’entreprise utilisatrice. De même, plusieurs guides peuvent être installés simultanément sur la table de la machine à bois selon l’importance des dimensions des pièces.

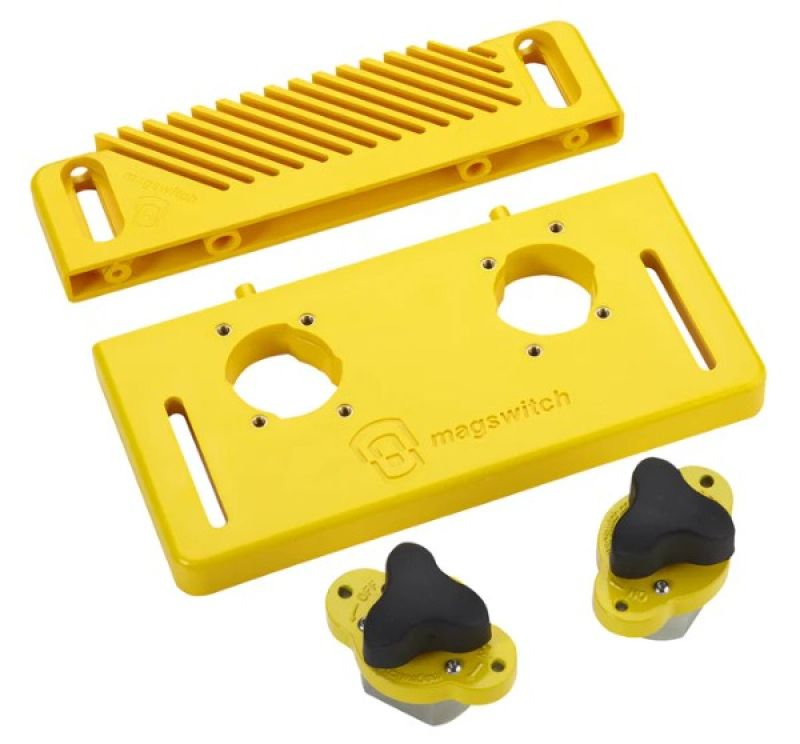

Le kit de base avec la base de montage, la planche à peignes et les deux aimants

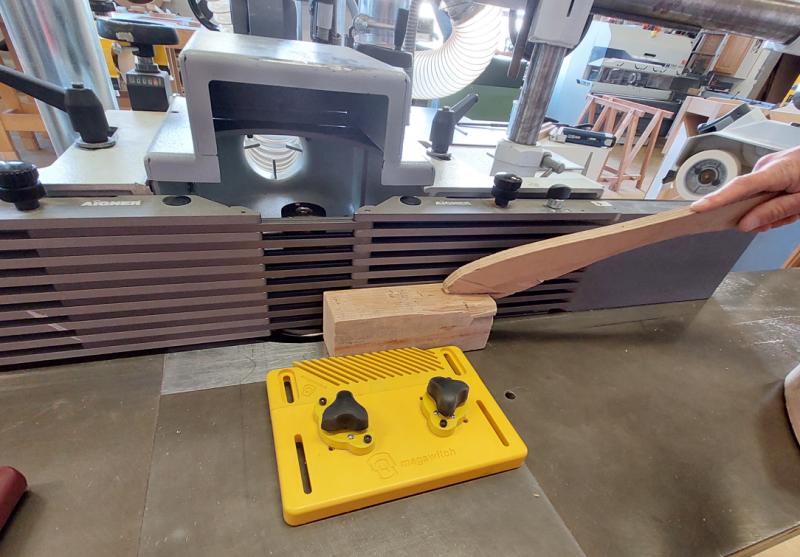

Le guide installé sur une toupie face à l'outil de coupe
