Impact en prévention

    Le sabot est facile à mettre en œuvre et limite le travail en hauteur des coffreurs. Il permet d'avoir des zones de circulation dégagées et favorise ainsi l'utilisation des aides à la manutention.

    Risque principal
    Chute de hauteur
    Risque fortement diminué
    Risque secondaire
    Heurt
    Risque supprimé

    Eliminer les appuis de rive au sol

    Le sabot d’étaiement permet d’éliminer les appuis de rive au sol, pour libérer les accès, la circulation dans les couloirs, les zones d’appuis délicats.

    Ce sabot de rive est composé de 2 parties indépendantes :

    • la platine (3 kg),
    • la console et le vérin-fourche (7 kg).

    Quel est le point fort du système de sabot support de poutrelle ?

    Que ce soit pour la pose ou la dépose, sa mise en œuvre en deux éléments distincts va être facilitée notamment pour la fixation et la dépose de la platine sur le voile.

    En effet, cet ensemble est escamotable, ce qui facilite la phase de décoffrage.

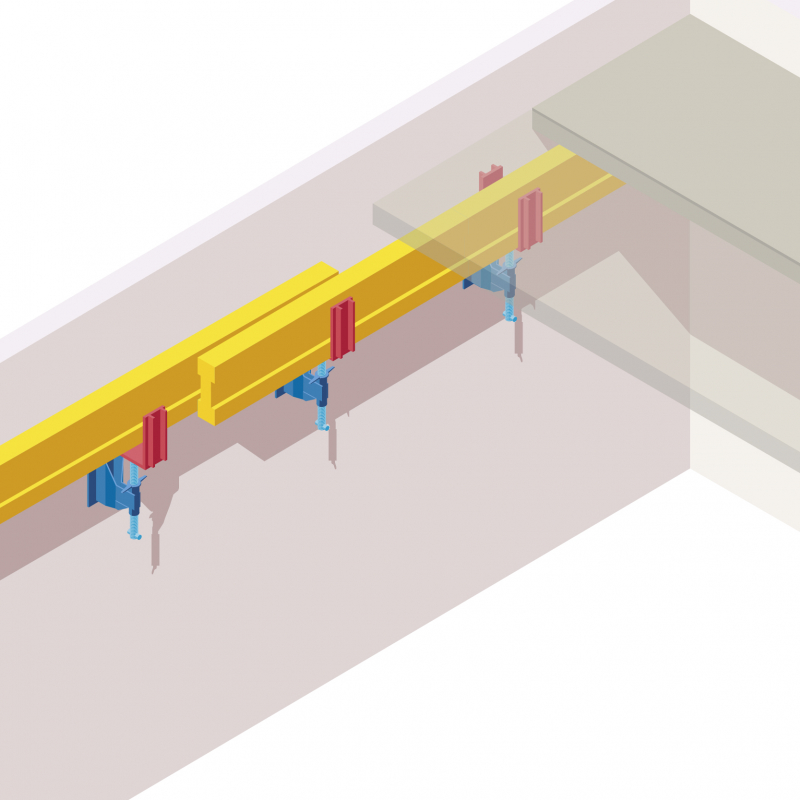

    Sabot support poutrelle Sabot support poutrelle

    Il est fixé sur le voile par une vis béton ou par tige traversante. Sa reprise de charge admissible maximale est de 1,5 tonne.

    Sabot Support poutrelle Sabot support poutrelle

    Ce sabot 1,5 T vient en complément du sabot de rive de dalle 4 T.

    Caractéristiques du sabot d'étaiement

    • Sabot d’étaiement pour dalle : 15 kg
    • Tige filetée magot FR30 x 1000 à droite : 4,5 kg
    • Ecrou HU diamètre 30 FR5 droit : 0,2 kg
    • Rondelle D120x32 épaisseur 10 : 0,44 kg

    Impact sur les conditions de travail

    Le sabot est léger et facile à mettre en place. Il limite l'ensemble des contraintes liées à l'utilisation et au montage des étais ou des tours d'étaiement.

    Manutentions
    Intensité du travail : effort fourni

    Témoignage

    C'est super le sabot! Il limite la manutention de plusieurs tours d'étaiement et c'est plus rapide pour le coffrage et le décoffrage!

    Brahim - Compagnon monteur
