Solution

Un sabot mural pour étayer les trémies d'escalier

Pour le platelage des trémies d’escalier, une entreprise de gros œuvre remplace les tours d'étaiement par des sabots muraux. Plus rapide à installer, moins encombrante, la solution sécurise les circulations des compagnons dans les cages d'escalier.

Date de mise à jour : 6 févr. 2023

Impact en prévention

L'utilisation du sabot mural d'étaiement est bénéfique en termes de prévention. Le nombre d'éléments à mettre en œuvre est beaucoup moins important que pour les tours d'étaiement traditionnelles, ce qui réduit les opérations de manutention. La solution évite aussi de créer une emprise au sol et facilite ainsi la circulation des compagnons dans les zones étroites (cages d'escalier, couloirs).

Les déplacements des compagnons dans les cages d'escalier facilités et sécurisés

Dans une approche classique de chantier, le platelage des trémies d'escalier nécessite l'installation de tours d'étaiement. Ces matériels compliquent l'utilisation de l'escalier, voire imposent l'installation d'un escalier extérieur pour la circulation des compagnons.

Le sabot mural apporte une solution en libérant la cage d'escalier de toute emprise au sol. Le système nécessite l'installation préalable de chevilles dédiées. Le réglage en hauteur se fait facilement : les fourches à tiges réglables sont enfichées sur le sabot, et les filières bois sont bloquées sur les fourches. Dégagées de toute emprise au sol, les cages d'escalier redeviennent plus facilement praticables pour les compagnons, ce qui sécurise leurs déplacements. La solution peut naturellement être utilisée dans d'autres zones étroites du chantier, à commencer par les couloirs.

Plus économiques à la location, les sabots muraux sont aussi beaucoup plus rapides à installer que les tours d'étaiement traditionnelles. La solution se révèle donc aussi rentable pour l'entreprise.

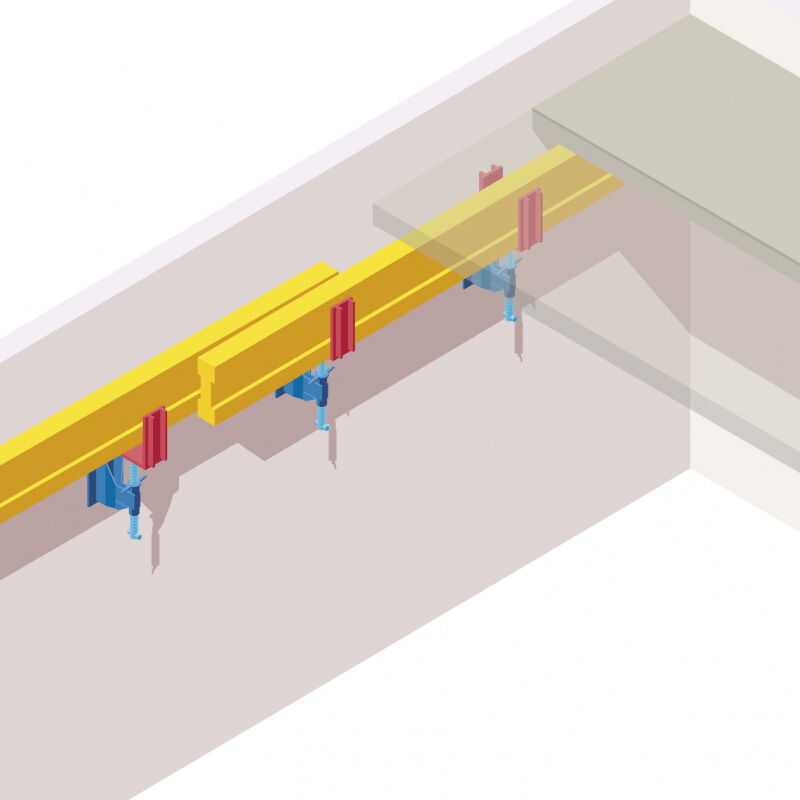

OPP_S14782_SabotMural La solution des sabots muraux permet de réaliser des étaiements moins encombrants dans les espaces exigus.

Avant

Des tours d'étaiement encombrantes

L’étaiement des trémies nécessitait la pose de tours d’étaiement avec une importante emprise au sol. Dans les zones étroites (couloirs, cages d’escalier), ces matériels compliquaient les circulations des compagnons et les exposaient à des risques de chute et de heurt.

Après

Un étaiement sans emprise au sol

Le sabot mural permet de supprimer les pieds d’étaiement en rive de coffrage. Ainsi, les cages d’escalier sont libérées de toute emprise d’étaiement au sol. Les compagnons circulent plus facilement dans ces zones étroites.

Impact sur les risques

Risque principal

Atteintes musculaires et articulaires

Risque secondaire

Chute de plain-pied

Risque secondaire

Heurt

Performance de cette solution

Rendement (gains / coûts)

Pour 1 euro investi, cette solution génère 2,45 euros de gains.

Retour sur investissement

L'investissement est amorti quasiment instantanément.

Bilan par salarié/an

Le gain par salarié s’élève à 2 056 euros par an.

Économie réalisée

L’économie globale est de 4 112 euros (gains - coûts).

Bilan économique

Période envisagée : 6 mois
Effectif concerné : 2 personnes

L'utilisation du sabot mural d'étaiement génère des gains pour l'entreprise. Son principal avantage est de réduire d'un tiers environ les temps de pose et de dépose des étaiements : les prix de location sont également moins élevés. Le retour sur investissement se fait en seulement quelques jours.
