Une pompe à chape fluide facile à utiliser grâce à son enrouleur intégré
Pour ses travaux de chapes fluides et de micro-bétons, une entreprise de carrelage s'est équipée d'un transporteur de chape liquide avec enrouleur intégré. Cet équipement innovant réduit considérablement la manutention manuelle du tuyau, diminuant ainsi les efforts physiques pour les employés, tout en générant des gains de temps sur les chantiers.
Date de mise à jour : 19 sept. 2024
Impact en prévention
Grâce au transporteur de pompe à chape à enrouleur intégré, les contraintes liées à la manutention manuelle des tuyaux ont fortement diminué pour les compagnons. Ce dispositif a non seulement diminué les efforts nécessaires, mais il a également significativement réduit le risque de chutes de plain-pied lors du transport des tuyaux. En améliorant la sécurité et l'ergonomie du travail, cet enrouleur contribue à un environnement de travail plus sûr et plus efficace pour l'ensemble de l'équipe.
Autre avantage de l'équipement, il n'est plus nécessaire d'utiliser du scotch pour le maintien des couronnes de tuyaux, ce qui élimine le risque de laisser des chutes sur le chantier des clients. Cela améliore l'image de l'entreprise tout en assurant des sites de travail propres et bien entretenus.
Simplifier la manutention des tuyaux de chape fluide
Une étude de poste réalisée avec le service de Prévention Santé au Travail a été le déclencheur de la réflexion pour l'entreprise de carrelage et chape Rubis, Cette étude a fait apparaître la pénibilité liée à la manutention des tuyaux de chape : ces derniers peuvent peser jusqu'à 60 kg pour 20 mètres linéaires (pour un diamètre extérieur de 65 mm), sachant que la longueur utilisée moyenne par chantier est de 30 ml.
L'entreprise qui devait renouveler son matériel a décidé de rechercher des matériels plus favorables aux conditions de travail que leur ancienne machine et a vu qu'il existait des transporteurs de chape fluide équipés d'un enrouleur intégré.
L'entreprise retient le transporteur VM20CL.E de la société AM3P, privilégié pour sa polyvalence puisqu'il permet le pompage de différents types de chapes : autonivelante, anhydrite, ciment, en béton allégé, en béton autonivelant et en micro-béton. Après utilisation, l'enrouleur intégré permet de ranger sans effort les tuyaux.
Les caractéristiques du transporteur sont les suivantes :
- Dimensions : longueur 3,48 m x largeur 1,37 m x hauteur 1,10 m
- Poids : inférieur à 750 kg (sans accessoires)
- Capacité de la trémie : 250 l
- Capacité de l'enrouleur : 40 ml de tuyau maximum
Avant
Des manutentions pénibles
Pour manipuler les tuyaux de la pompe, deux salariés étaient habituellement nécessaires. Ils devaient les soulever depuis le sol pour les transporter, souvent dans des conditions de sol instable et glissant, aussi bien sur le chantier que lors du stockage au dépôt. Il leur fallait aussi lever les tuyaux à bout de bras pour les vidanger après la mise en œuvre.
En général, quatre manutentions étaient nécessaires pour les 30 mètres linéaires utilisés en moyenne sur les chantiers (installation et repli). Les tuyaux enroulés à la main devaient être maintenus en place avec du scotch. Leur chargement dans le fourgon prenait de la place.
Après
Une aide à la manutention
Désormais, l'entreprise utilise un transporteur de pompe équipé d'un enrouleur de tuyaux. Ce dispositif permet à une personne de tourner l'enrouleur tandis qu'une autre guide le tuyau, améliorant ainsi l'efficacité des manutentions et la sécurité sur le chantier.
En complément de l'enrouleur, le chef d'entreprise a eu l'idée d'adopter un harnais support de débroussailleuse pour stabiliser le tuyau. Ce harnais répartit les efforts de maintien sur l'ensemble du buste de l'opérateur, ce qui réduit la fatigue et minimise les risques de blessures liées à la manipulation des tuyaux.
L'enrouleur intégré sur la pompe à chape liquide accueille jusqu'à 40 ml de tuyaux. Ce nouveau matériel améliore l'ergonomie du travail et la sécurité, ainsi que l'efficacité des compagnons sur le chantier.

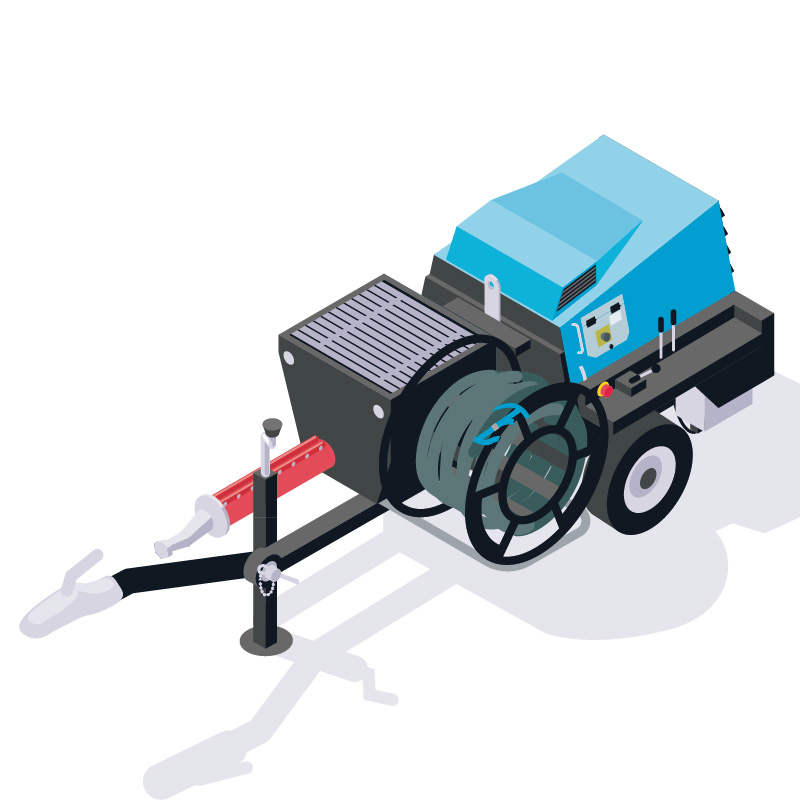

Pompe à chape fluide équipée de son enrouleur.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Chute de plain-pied
Impact qualité et RSE
Développement durable
Plus besoin d'utiliser des scotchs pour le maintien des couronnes.
Performance de cette solution
Rendement (gains / coûts)
Pour un euro investi, cette solution génère 1,14 euro de gain.
Retour sur investissement
L’investissement est amorti en près d'un an et demi.
Bilan par salarié/an
Le gain par salarié s'élève à 548 euros par an.
Économie réalisée
L'économie globale est de 3 286 euros (gains - coûts)
Bilan économique
- Durée envisagée : 3 ans
- Effectif concerné : 2 personnes
Le surcoût du transporteur de pompe à chape à enrouleur intégré (3 000 €) par rapport à un simple renouvellement de leur ancienne machine est rapidement rentabilisé pour l'entreprise. En considérant une utilisation sur 40 chantiers par an, le retour sur investissement se fait en moins de 14 mois. Les gains réalisés sont principalement liés aux temps de chargement, déchargement et mise en place des tuyaux, qui ont été réduits d'une heure par chantier.
Coût
| Achats |
23 000 € |
| Formation |
50 € |
| Total Coûts | 23 050 € |
Gains
| Achats |
20 336 € |
| Production |
6 000 € |
| Total Gains | 26 336 € |
Coût
|
Achats 23 000 € Achat de la pompe avec enrouleur 23 000 € |
|
Formation 50 € Formation du personnel à l'utilisation de la pompe et de l'enrouleur 50 € |
|
Total Coûts 23 050 € |
Gains
|
Achats 20 336 € Economie sur l'achat d'une pompe sans enrouleur 20 000 € Suppression de l'utilisation de scotch pour maintenir les tuyaux 336 € |
|
Production 6 000 € Gains de temps sur chantier 6 000 € |
|
Total Gains 26 336 € |
