Solution
Utiliser des outils d'aide à la manutention pour la pose des appuis de fenêtres
Pour l'installation des appuis de fenêtres, un constructeur revoit son mode opératoire en se dotant d'outils d'aide à la manutention. La solution améliore les conditions de travail des salariés tout en divisant par deux les temps logistiques.
Date de mise à jour : 5 nov. 2024
Impact en prévention
L'utilisation d'outils d'aide à la manutention pour les appuis de fenêtres améliore sensiblement les conditions de travail des salariés. Les équipements concernés (chèvre, chariot et ventouse) réduisent les efforts lors du transport et de la mise en œuvre des appuis. La solution contribue aussi à limiter les risques d'écrasements des membres (mains et pieds) avec ces matériaux très pondéreux.
Réduire la manutention manuelle grâce à une approche globale
Acteur majeur de la construction dans les Hauts-de-France, cette entreprise a abordé dans sa globalité la question des manutentions des appuis de fenêtres, des éléments dont le poids moyen atteint les 56 kg/ml. Ce n'est donc pas un mais trois outils qui ont été intégrés simultanément :
- une chèvre pour l'approvisionnement des appuis de fenêtres aux étages,
- un chariot pour les acheminer ensuite au plus près de la zone de pose ,

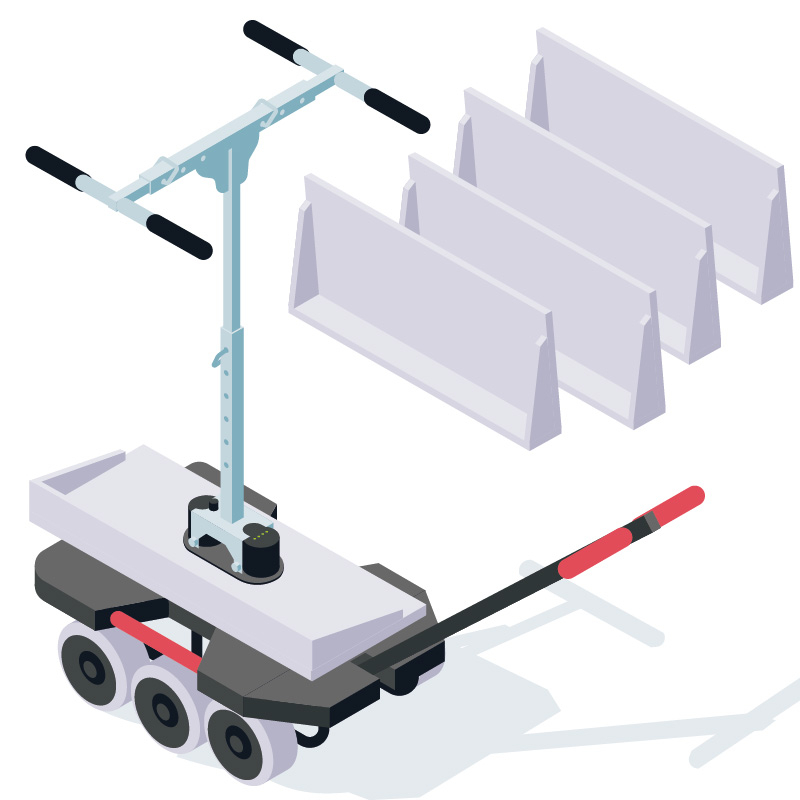

- une ventouse pour faciliter leur levage. Cette dernière est équipée d'un manche télescopique à quatre prises pour mieux dispatcher les efforts entre les compagnons.
L'intégration de ces trois outils ainsi que de leurs accessoires a considérablement diminué les manutentions manuelles et réduit les risques de troubles musculosquelettiques associés.
Gagner en productivité
Cette approche globale a aussi permis de générer des gains significatifs de productivité : les compagnons mettent deux fois moins de temps pour la manutention et la mise en place des appuis de fenêtres. Grâce à ces outils d'aide à la manutention, ils n'ont plus besoin de couper les appuis d'une longueur supérieure à 2 mètres, ce qui leur évite de réaliser ensuite des joints de raccordement et réduit le risque de défaut de qualité.

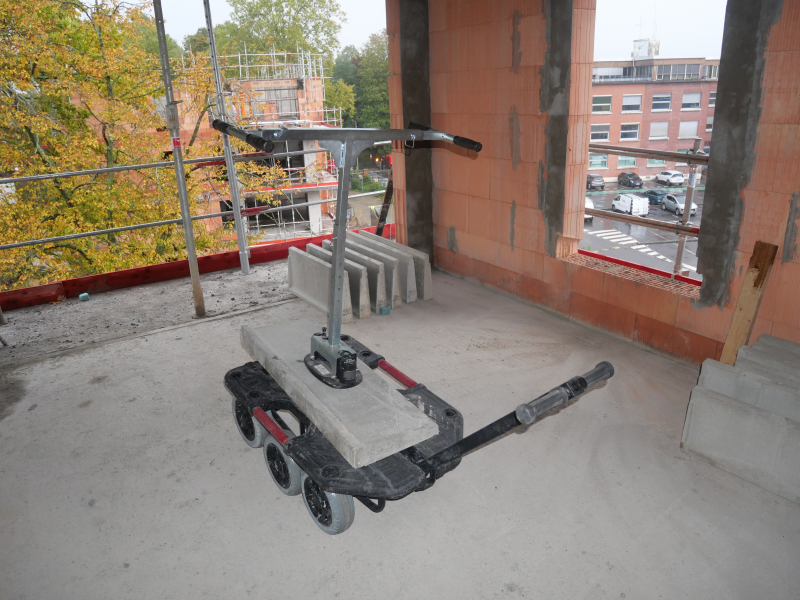

Le chariot et la ventouse facilitent la manutention des appuis de fenêtres jusqu'à la zone de pose.

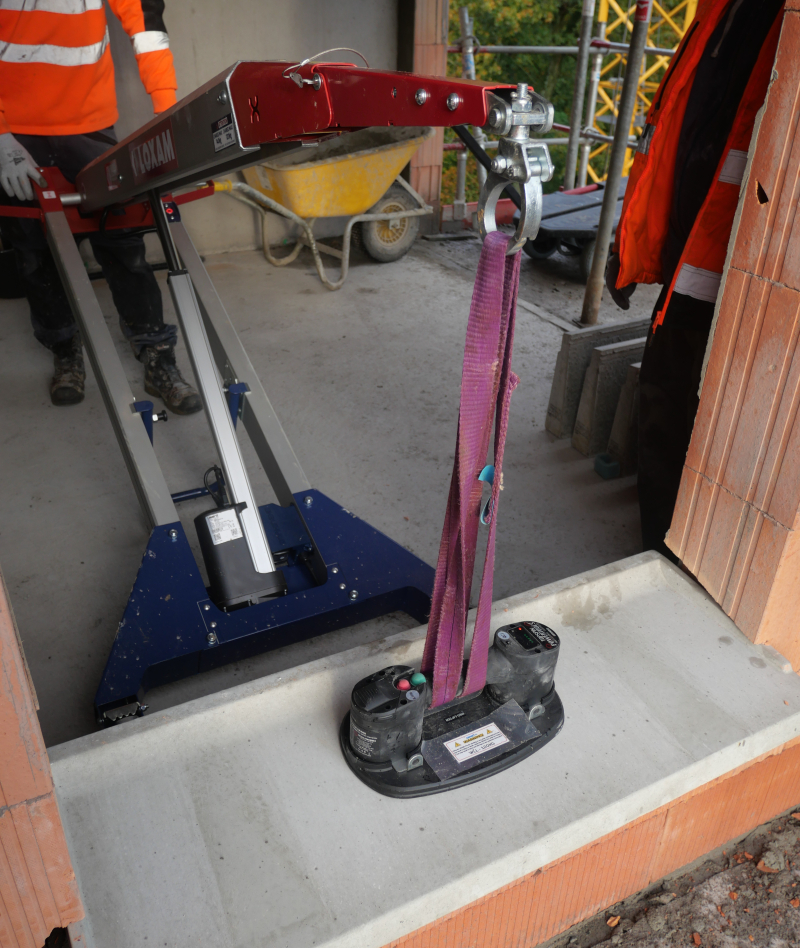

Pose d’un appui de fenêtre avec la chèvre de manutention.
Avant
Une manutention à la force des bras
Les compagnons devaient manutentionner et positionner manuellement les appuis de fenêtres. Les appuis d'une longueur supérieure à 2 mètres devaient être découpés pour être transportables, ce qui nécessitait ensuite la réalisation d'un joint de raccordement.
Après
Une manutention assistée
Les compagnons utilisent maintenant des outils d'aide à la manutention pour la pose des appuis de fenêtres. Cette approche réduit le port de charges pour les compagnons et permet la commande d'appuis monoblocs de grandes longueurs désormais facilement transportables et qui ne nécessitent plus de joint de raccordement.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Ecrasement
Impact qualité et RSE
Qualité
La solution permet de transporter des appuis de fenêtres de grande dimension, évitant la réalisation d'un joint de reprise et donc le risque de SAV en cas de retrait du joint à cause d'une infiltration d'eau.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 3,31 euros de gain.
Retour sur investissement
À peine 3 mois sont nécessaires pour que l’investissement soit amorti.
Bilan par salarié/an
Le gain par salarié est de 11 725 euros chaque année.
Économie réalisée
L’économie globale réalisée est de 23 450 euros (gains – coûts).
Bilan économique
- Période envisagée : 1 an
- Effectif concerné : 2 personnes
L'utilisation d'outils d'aide à la manutention pour les appuis de fenêtres est une opération économiquement rentable. L'entreprise constate une augmentation significative des cadences de pose, avec un temps réduit de moitié par rapport à la méthode précédente. L'investissement en matériel a été très rapidement amorti, en moins de 4 mois, sachant que l'entreprise réalise la pose de 1 500 appuis par an.
Coût
| Décision |
1 500 € |
| Achats |
7 750 € |
| Formation |
300 € |
| Production |
350 € |
| Entretien |
250 € |
| Total Coûts | 10 150 € |
Gains
| Production |
33 600 € |
| Total Gains | 33 600 € |
Coût
|
Décision 1 500 € Temps de prospection 800 € Essais sur chantier 700 € |
|
Achats 7 750 € Achat de la ventouse électrique 1 400 € Achat du chariot de manutention 750 € Achat de la chèvre 4 500 € Achat du crochet de chèvre 200 € Achat du manche télescopique de ventouse pour dispacher les appuis 300 € Achat du joint de ventouse 600 € |
|
Formation 300 € Formation de l'équipe par le responsable QSE 140 € Coût salarial du responsable QSE pour la formation 160 € |
|
Production 350 € Temps d'installation et de repli du matériel 350 € |
|
Entretien 250 € Vérification périodique de la chèvre 250 € |
|
Total Coûts 10 150 € |
Gains
|
Production 33 600 € Gains sur le temps de pose des appuis de fenêtres 33 600 € |
|
Total Gains 33 600 € |
