Utiliser un échafaudage comme étaiement pour les travaux de charpente
Une entreprise de gros œuvre doit effectuer une rénovation lourde d’une grange. Une malfaçon sur un pignon complique le chantier. Pour éviter de détruire toute la charpente, l’échafaudage installé pour les travaux sert aussi d’étaiement. Une solution qui optimise le chantier tout en sécurisant les compagnons.
Date de mise à jour : 22 mars 2024
Impact en prévention
L’utilisation de l’échafaudage comme étaiement de la charpente a des impacts positifs en prévention. En offrant une alternative à la démolition-reconstruction de la toiture, il permet d’optimiser la conduite du chantier en supprimant de nombreuses phases de travail en hauteur, et il sécurise le site en réduisant le risque d’effondrement de l’ouvrage.

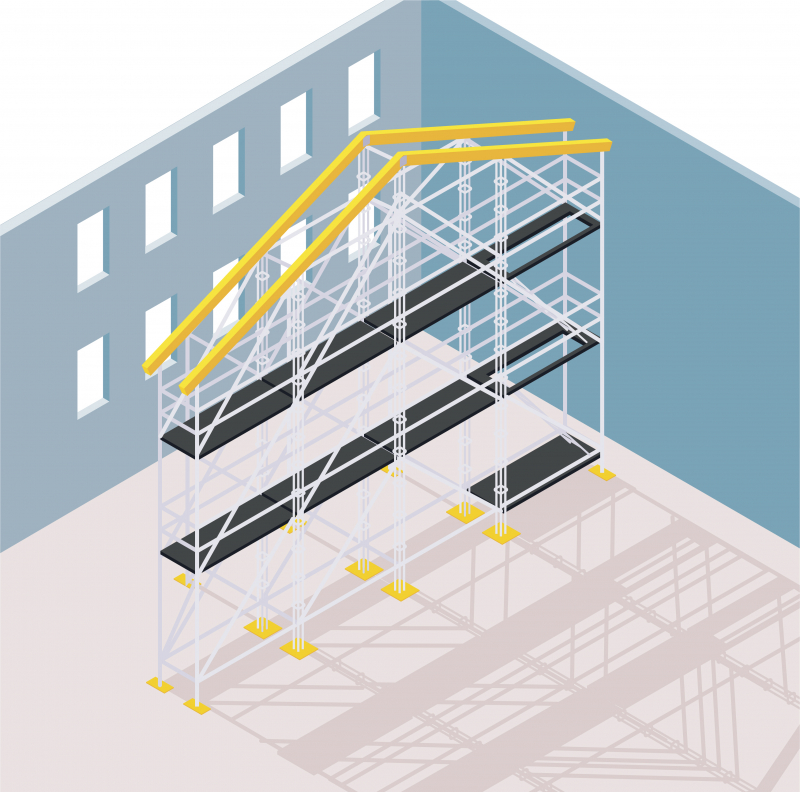

Étaiement de toiture : un échafaudage qui conjugue sécurité et efficacité
Pour ce chantier de rénovation, la difficulté résidait dans la présence d’un pignon appuyé sur un plancher. Démolir la toiture aurait été dommage, car la charpente et la couverture sont constituées de pannes passantes et de chevrons et voliges en bon état. L’entreprise opte pour un étaiement de la toiture à l’aide d’un échafaudage.
La solution se révèle très intéressante sur le plan économique avec le maintien d’environ 63 m2 de surface de charpente-couverture. L’emploi de l’échafaudage comme étaiement évite ainsi de lourdes opérations de démolition-reconstruction en hauteur. Il sécurise aussi les compagnons en stabilisant l’ouvrage tout au long du chantier.
Avant
De lourdes opérations de démolition-reconstruction
L’entreprise avait prévu de démolir entièrement la charpente et la couverture avant de commencer les travaux de gros œuvre. Ces opérations de démolition-reconstruction devaient être réalisées en hauteur, avec de lourds enjeux de sécurité pour les compagnons.
Après
Un maintien et une sécurisation de l’ouvrage en place
L’entreprise a utilisé un échafaudage pour à la fois soutenir le toit en bon état et reconstruire le pignon. La solution ne gêne pas la réalisation des fondations ni de l’ossature poteau poutres qui soutient le nouveau plancher. Le chantier se fait dans des délais et des coûts optimisés, et les compagnons travaillent dans un environnement sécurisé.

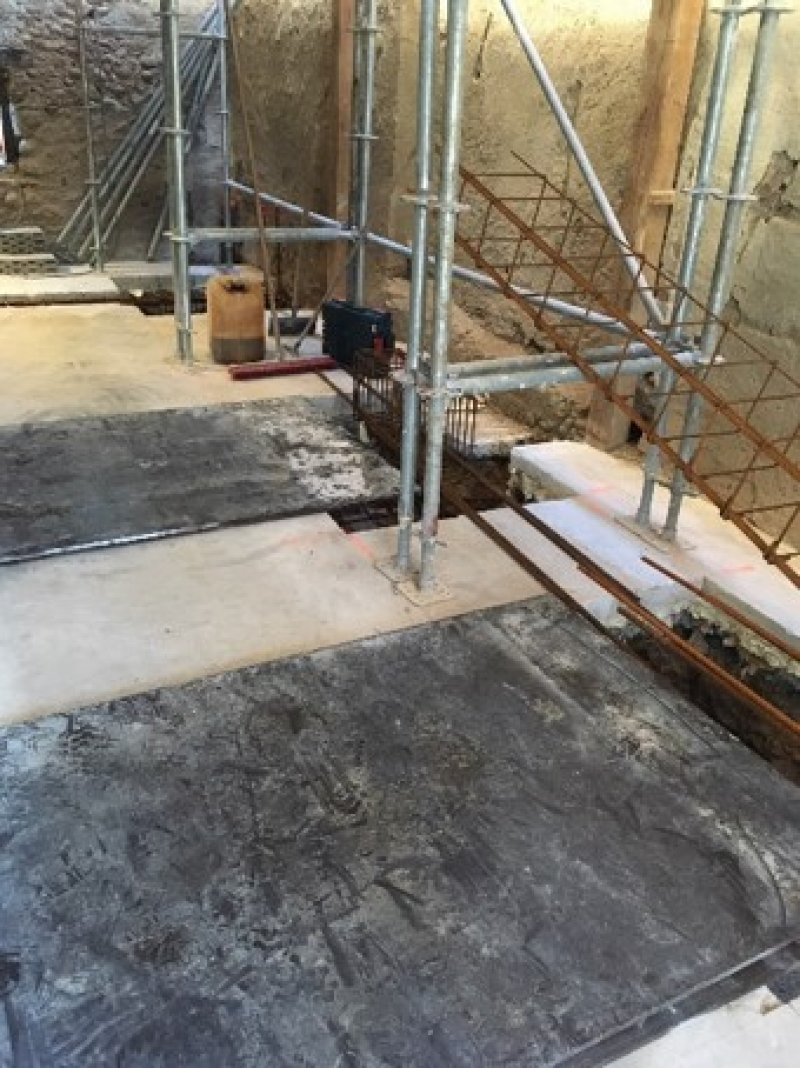

L'installation de l'échafaudage ne gêne pas la réalisation des fondations.

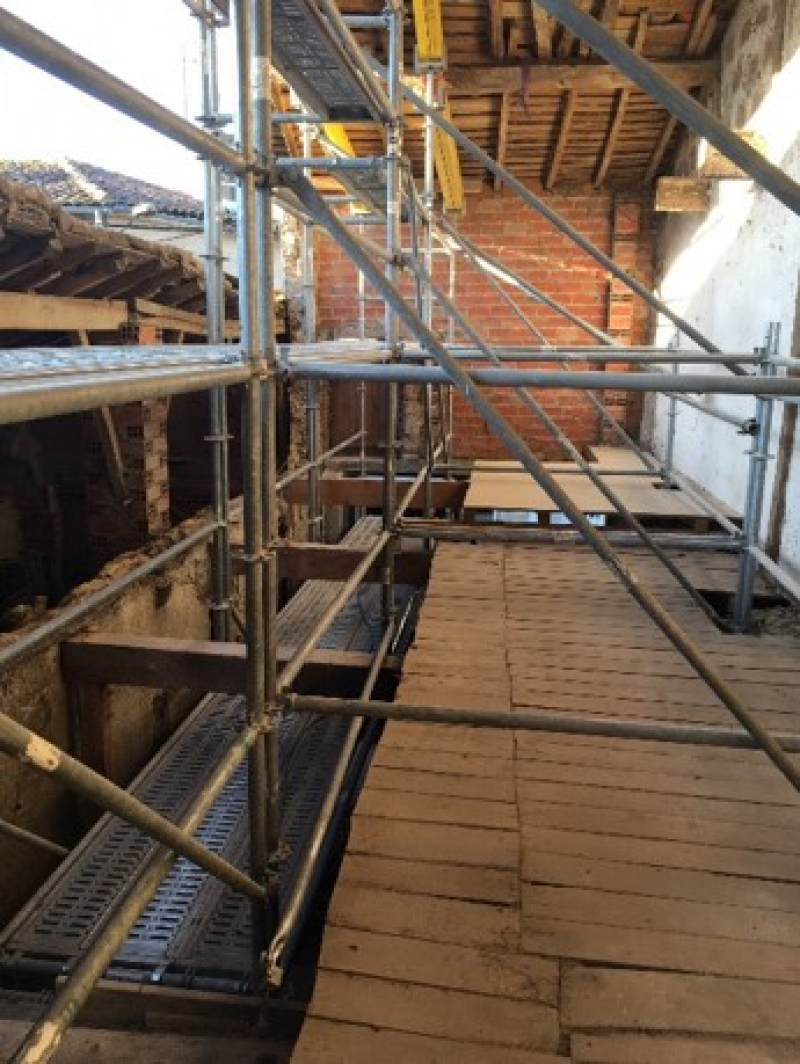

L'échafaudage sert en même temps à soutenir le toit en bon état et à démolir et reconstruire le pignon.
Impact sur les risques
Risque principal
Chute de hauteur
Risque secondaire
Effondrement de l'ouvrage
Impact qualité et RSE
Développement durable
La solution évite de générer une masse importante de déchets liés à la démolition de la toiture.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 4,15 euros de gains.
Retour sur investissement
Le retour sur investissement est immédiat.
Bilan par salarié/an
Le gain par salarié s’élève à 1 700 euros par an.
Économie réalisée
L’économie globale est de 8 500 euros (gains - coûts).
Bilan économique
- Durée envisagée : 3 mois
- Effectif concerné : 5 personnes
L’utilisation de l’échafaudage comme étaiement de la charpente génère un bénéfice majeur en évitant des coûts importants liés à la démolition et à la reconstruction de la charpente.
La solution retenue – l’étaiement de la toiture suivi d’un simple remaniement – limite les dépenses du chantier à 2 700 euros, au lieu des 11 200 euros prévus pour la démolition-reconstruction à neuf. Ce gain de 8 500 euros représente près de 127 euros d’économie au mètre carré sur ce chantier de 67 m2.
Les frais de location de l’échafaudage sont, eux, identiques.
Coût
| Achats |
500 € |
| Production |
2 200 € |
| Total Coûts | 2 700 € |
Gains
| Achats |
5 000 € |
| Production |
5 400 € |
| Développement durable |
800 € |
| Total Gains | 11 200 € |
Coût
|
Achats 500 € Achat des matériaux de charpente et de couverture 500 € |
|
Production 2 200 € Renforcement de charpente et remaniement de couverture 1 000 € Location de l’échafaudage pour le renforcement de la charpente-couverture 1 200 € |
|
Total Coûts 2 700 € |
Gains
|
Achats 5 000 € Coûts initiaux pour l’achat des matériaux de charpente et de couverture 5 000 € |
|
Production 5 400 € Location prévue de l’échafaudage pour la démolition de la charpente-couverture 1 200 € Coûts prévus pour la démolition de la charpente-couverture 2 200 € Coûts prévus pour la reconstruction de la charpente-couverture 2 000 € |
|
Développement durable 800 € Économies réalisées sur la gestion des déchets de la démolition de la charpente-couverture 800 € |
|
Total Gains 11 200 € |
