Solution

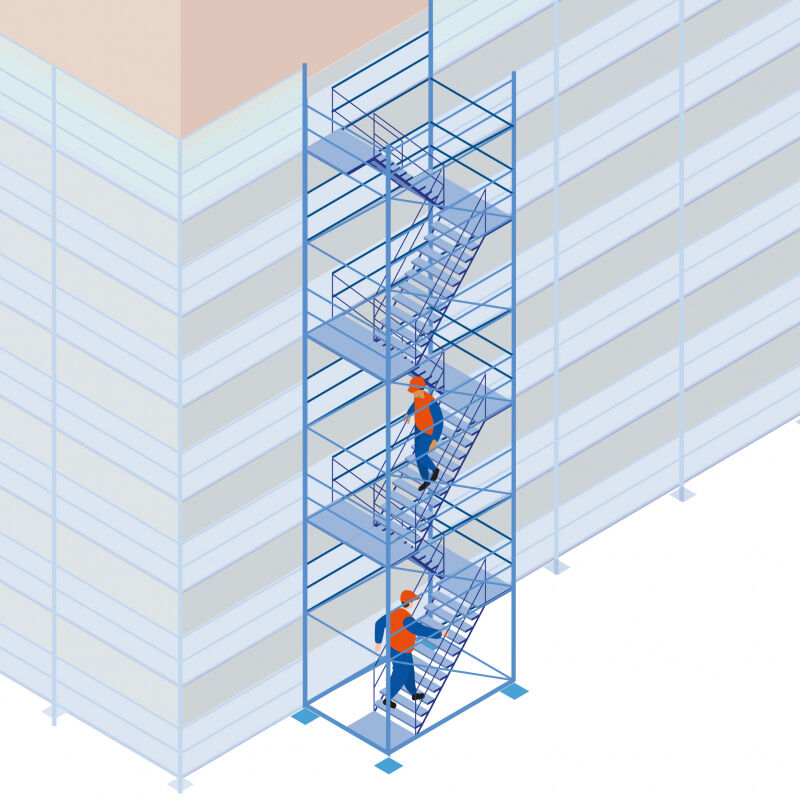

Utiliser une tour escalier au droit d’un échafaudage
Une entreprise de couverture utilise une tour escalier pour permettre à tous les compagnons des entreprises intervenant sur le chantier de monter et descendre de l’échafaudage rapidement, aisément et en sécurité.
Date de mise à jour : 19 juil. 2024
Impact en prévention
La tour escalier permet aux compagnons de se déplacer plus rapidement et avec moins de risques. Ils n’ont pas à soulever de trappes pour passer d’un étage à l’autre et sont moins soumis aux efforts qu’en utilisant une échelle escamotable. De fait, ils risquent moins de chuter. Les charges lourdes sont, par ailleurs, manutentionnées mécaniquement.
Faciliter les déplacements sur échafaudages avec une tour escalier
Cette entreprise a choisi d’installer systématiquement une tour escalier pour ses échafaudages.
Cet équipement est facile d’utilisation. Il permet des déplacements plus rapides des compagnons qui sont également moins soumis à l’effort. De plus, des charges encombrantes peuvent être supportées par l’installation : elles sont levées par une aide mécanique (grue ou treuil).
Les tours escalier ne sont montées qu'au-delà de 4 mètres (le calcul est ici réalisé pour 6 mètres).
Les allers et retours des compagnons sont, par ailleurs, fortement diminués par la présence de deux recettes à matériaux.

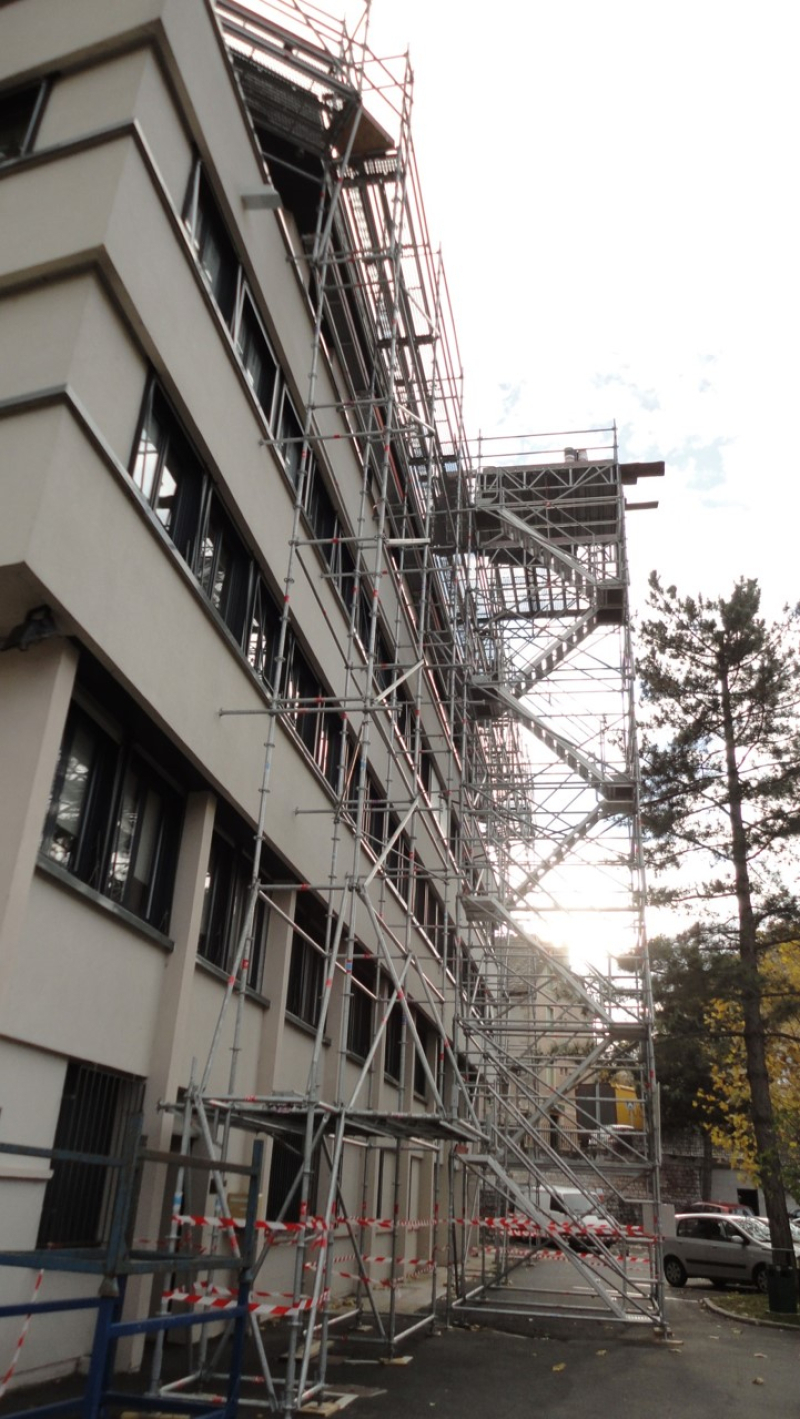

Tour escalier pour accéder en toiture avec une recette à matériaux.
Avant
Des échafaudages équipés d’échelles et de trappes
Pour se déplacer sur l’échafaudage, les compagnons utilisent des échelles escamotables et des trappes. Les plateaux d’échafaudage intégrant ce système de trappes sont plus lourds que des plateaux courants, ce qui doit être pris en compte sur certains chantiers.
Après
Tous les niveaux de travail desservis avec la tour escalier
La tour escalier permet de desservir tous les niveaux de travail de l’échafaudage, y compris le bas de pente de la toiture. Les charges de grandes dimensions sont plus facilement manutentionnées avec ce système.
Impact sur les risques
Risque principal
Atteintes musculaires et articulaires
Risque secondaire
Chute de hauteur
Impact qualité et RSE
Développement personnel
Les déplacements aisés permettent de retrouver un confort de vie au travail.
Performance de cette solution
Rendement (gains / coûts)
Pour 1 euro investi, cette solution génère 1,16 euro de gains.
Retour sur investissement
L’investissement est amorti en près de cinq ans.
Bilan par salarié/an
Le gain par salarié s’élève à 105 euros par an.
Économie réalisée
L’économie globale est de 8 836 euros (gains - coûts).
Bilan économique
- Période envisagée : 7 ans
- Effectif concerné : 12 personnes
L’ensemble des gains est obtenu sur les temps de déplacement lors des montées et des descentes qui sont divisés par deux.
Les coûts sont couverts par les gains en un peu moins de cinq ans.
Coût
| Achats |
19 668 € |
| Production |
35 482 € |
| Entretien |
1 377 € |
| Total Coûts | 56 526 € |
Gains
| Production |
65 363 € |
| Total Gains | 65 363 € |
Coût
|
Achats 19 668 € Surcoût d'achat tour escalier / échelles trappes 19 008 € Adaptation au sol 660 € |
|
Production 35 482 € Coût du supplément de temps de montage avec les tours escaliers 35 482 € |
|
Entretien 1 377 € Entretien renouvellement 1 377 € |
|
Total Coûts 56 526 € |
Gains
|
Production 65 363 € Temps de montées et descentes en phase de montage, hauteur minimale 6 mètres 16 733 € Temps de montées et descentes en phase de couverture, hauteur minimale 6 mètres 48 630 € |
|
Total Gains 65 363 € |
